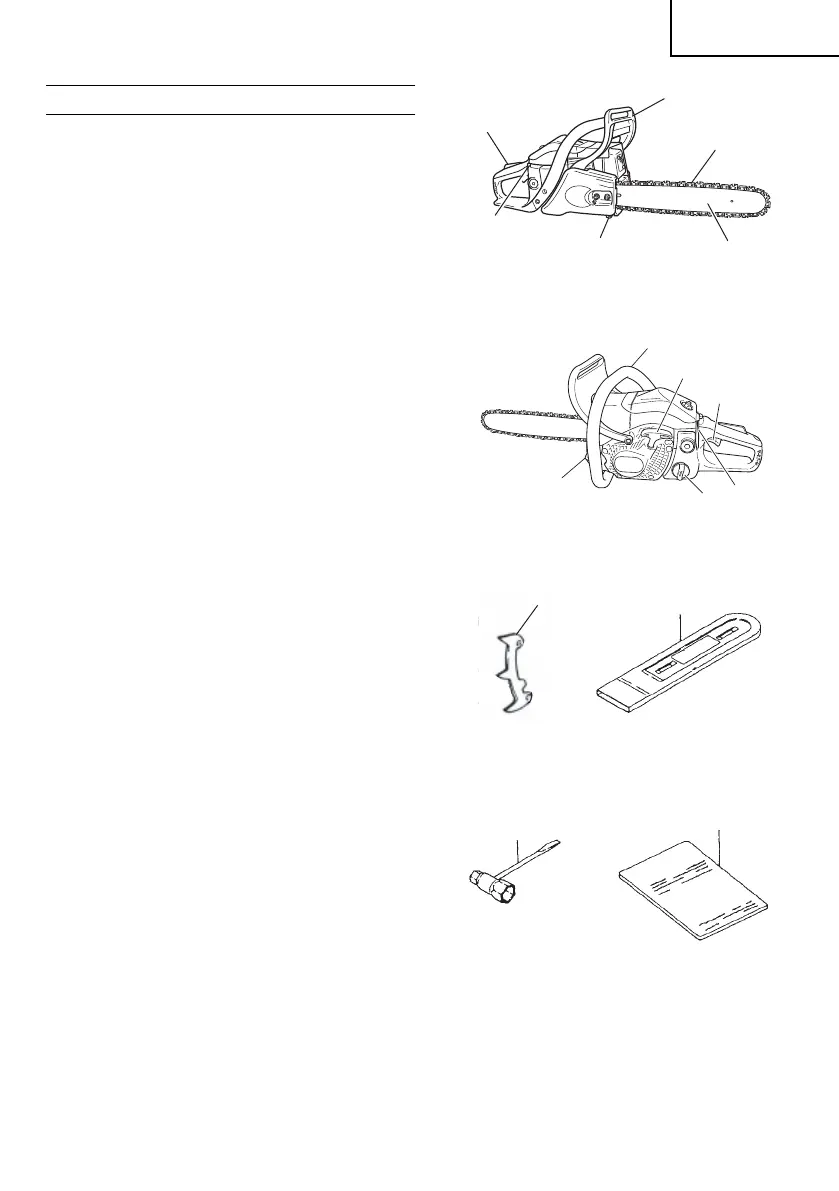

DESCRIPTION
1. Commande des gaz : Dispositif actionné par
le doigt de l’opérateur pour la commande de
vitesse du moteur.
2. Levier accélérateur bloqué : Dispositif qui
empêche le déclenchement accidentel de
la commande des gaz tant qu’elle n’est pas
relâchée manuellement.
3. Commutateur de marche/arrêt : Dispositif
permettant de lancer ou d’arrêter le moteur.
4. Bouchon du réservoir d’huile : Permet de fermer
le réservoir d’huile.
5. Lanceur à retour automatique : Tirer sur la
poignée pour lancer le moteur.
6. Poignée avant : Poignée de soutien située sur ou
vers l’avant du carter moteur.
7. Bouchon du réservoir de carburant : Permet de
fermer le réservoir de carburant.
8. Bouton de commande du starter : Dispositif
qui enrichit le mélange essence/air dans le
carburateur pour faciliter le démarrage.
9. Guide-chaîne : Pièce qui soutient et guide la
chaîne de coupe.
10. Chaîne découpe : Chaîne qui sert d’instrument
découpe.
11. Frein de chaîne (protection de main avant) :
Dispositif d’arrêt ou de verrouillage de la chaîne.
12. Griff e d’abattage (option) : Dispositif qui tient lieu
de pivot quand l’outil entre en contact avec un
arbre ou un billot de bois.
13. Capteur de chaîne : Dispositif qui retient la
chaîne de coupe.
14. Cache de guide-chaîne : Dispositif qui recouvre
le guide-chaîne et la chaîne de coupe quand on
ne se sert pas de l’outil.
15. Clé à douille multiple : Outil qui permet de
déposer et de remonter la bougie et de tendre la
chaîne de coupe.
16. Mode d’emploi : Fourni avec l’outil. Lisez-le
avant d’utiliser l’outil et conservez-le à des fi ns
de référence ultérieure pour apprendre les
techniques d’utilisation correcte et de sécurité.
11
10
9
13
8
2
6
5
1
3
7
4
14
12
15
16
21
Français
