PRÉCAUTION:
●
Lors du changement de la vitesse de rotation à
l’aide du bouton de décalage, assurez-vous que
l’interrupteur est sur arrêt et que le sélecteur est
mis sur “0” (ARRÊT).
Le fait de changer la vitesse quand le moteur
tourne endommagera l’engrenage.

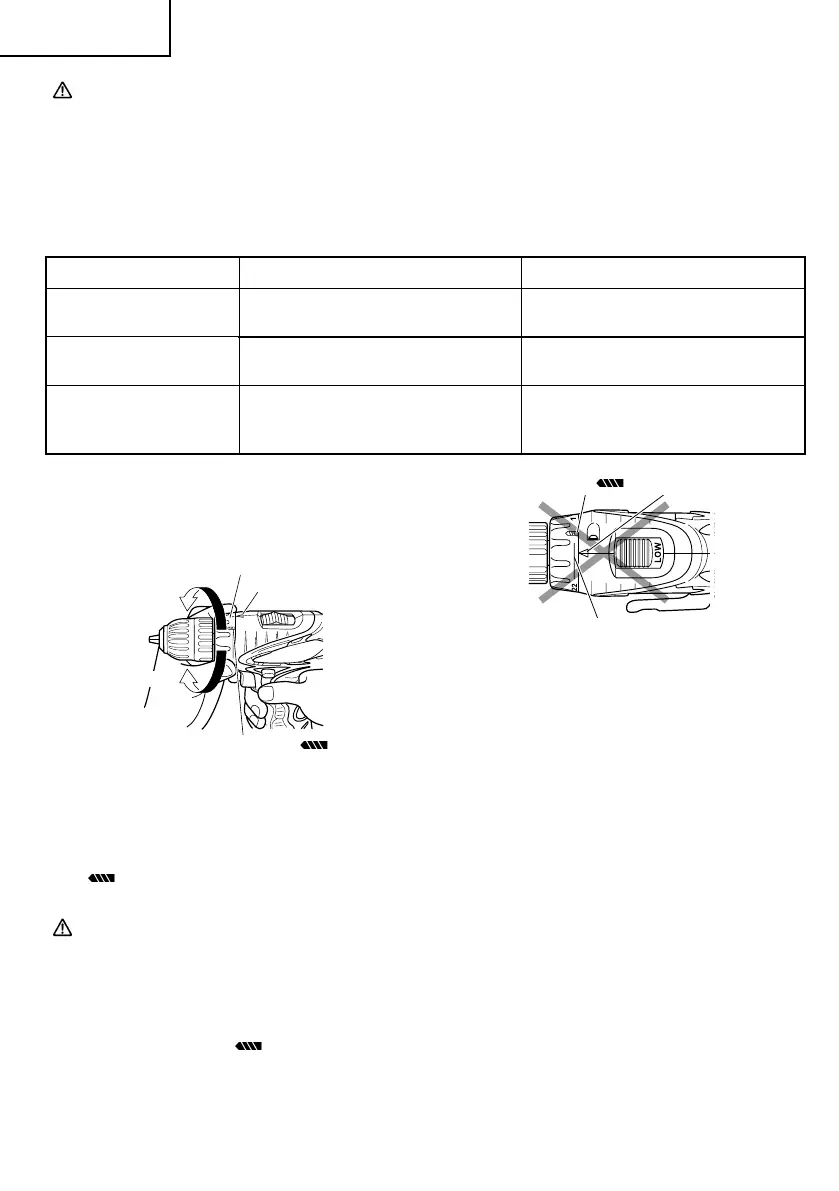

7. Vérification de la position du sélecteur de
débrayage (Voir Fig. 18).
Le couple de serrage est défini par la position du
sélecteur de débrayage.
(1) En mode visseuse, alignez l’un des chiffres du
sélecteur “1, 3, 5 ... 22” ou le point avec le repère
triangulaire sur le corps.
(2) En mode perceuse, alignez le symbole du foret
“
” sur le sélecteur de débrayage avec le repère
triangulaire sur le corps.
PRÉCAUTION:
●
Il est impossible de positionner le sélecteur de
débrayage entre les chiffres “1, 3, 5 ... 22” ou le
point.
●
N’utilisez pas l’outil avec le sélecteur de débrayage
positionné entre le chiffre “22” et la ligne au centre
du symbole du foret “
” , vous risqueriez de
l’endommager (Voir Fig. 19).
Sélecteur de débrayage
Triangle
Fig. 18
Faible
Indice de
Fort
●
Pour une opération qui nécessite une grande force
(opérations indiquées dans le tableau ci-dessous),
régler le bouton de décalage sur “LOW”. Si l’on
utilise l’outil sur “HIGH”, cela risque de brûler le
moteur ou de provoquer un mauvais
fonctionnement prématuré.
Modèle DS14DFL DS18DFL
Perçage de métaux
Perçage de bois
Perçage de vis
en bois
Si le diamètre de l’orifice
dépasse 5/16 po. (8 mm).
Si le diamètre de l’orifice
dépasse 15/16 po. (24 mm).
Si la vis en bois dépasse
3/16 po. (4.8 mm) de diamètre ×
1-9/16 po. (40 mm).
Si le diamètre de l’orifice
dépasse 1/4 po. (6.5 mm).
Si le diamètre de l’orifice
dépasse 15/32 po. (12 mm).
Si la vis en bois dépasse
5/32 po. (3.8 mm) de diamètre ×
1-31/32 po. (50 mm).
Tableau 5
Filet
Indice de
Fig. 19
Triangle
8. Réglage du couple de serrage.
(1) Couple de serrage
Le couple de serrage devra correspondre au
diamètre de la vis utilisée. Si trop de force est
utilisée, il se peut que la vis se casse ou
s’endommage dans la partie de sa tête. Assurez-
vous de positionner le sélecteur de débrayage en
fonction du diamètre de la vis.
(2) Indication du couple de serrage (Voir la Fig. 18)
Le couple de serrage varie en fonction du type de
vis et du matériau à serrer.
Le couple de serrage est indiqué par les chiffres
“1, 3, 5 ... 22” sur le sélecteur de débrayage et un
noir. La position “1” correspond au couple le plus
faible et le chiffre le plus élevé au couple le plus
important.
(3) Réglage du couple de serrage (Voir Fig. 18)
Faites tourner le sélecteur de débrayage et alignez
l’un des chiffres “1, 3, 5 ... 22” ou le point avec le
repère triangulaire sur le corps. Faites tourner le
sélecteur vers la droite ou la gauche, suivant le
couple souhaité.
