PRECAUTION
La meule à dépression centrale en rotation crée
une turbulence d’air.
Ne pas poser la meuleuse à disque dans des
endroits poussiéreux ou sales avant qu’elle ne
soit complètement arrêtée.
ASSEMBLAGE ET DESASSEMBLAGE DE
LA MEULE A DEPRESSION CENTRALE
AVERTISSEMENT
Ne jamais essayer d’assembler ou de
désassembler la meule à dépression centrale
si l’interrupteur d’alimentation n’est pas sur la
position “OFF” et que le cordon électrique n’est
pas débranché de la prise secteur.
1. Assemblage
(1) Mettre la meuleuse à disque à l’envers de façon que
l’arbre soit dirigé vers le haut.
(2) Aligner l’entaille de forme ovale de la rondelle de
meule avec l’encoche de l’arbre, puis les attacher.
(3) Positionner la protubérance de la meule à dépression
centrale sur la rondelle de meule.
(4) Visser l’écrou de meule sur l’arbre.
(5) Tout en poussant sur la bouton-poussoir avec une
main, verrouiller l’arbre en tournant doucement la
meule à dépression centrale avec l’autre main.
Serrer l’écrou de meule en utilisant la clef fournie
comme montré sur la Fig. 5.
(6) La taille de la roue doit correspondre à la taille de la
garde; à savoir, une nouvelle roue de 7 " ne peut pas
être utilisée avec une garde de 9" .
PRECAUTION
Serrer l’écrou de meule fermement et s’assurer
que la meule à dépression centrale n’oscille pas.
2. Déassemblage
Pour retirer la meule à dépression centrale, il suffi t de
suivre la procédure ci-dessus dans l’ordre inverse.

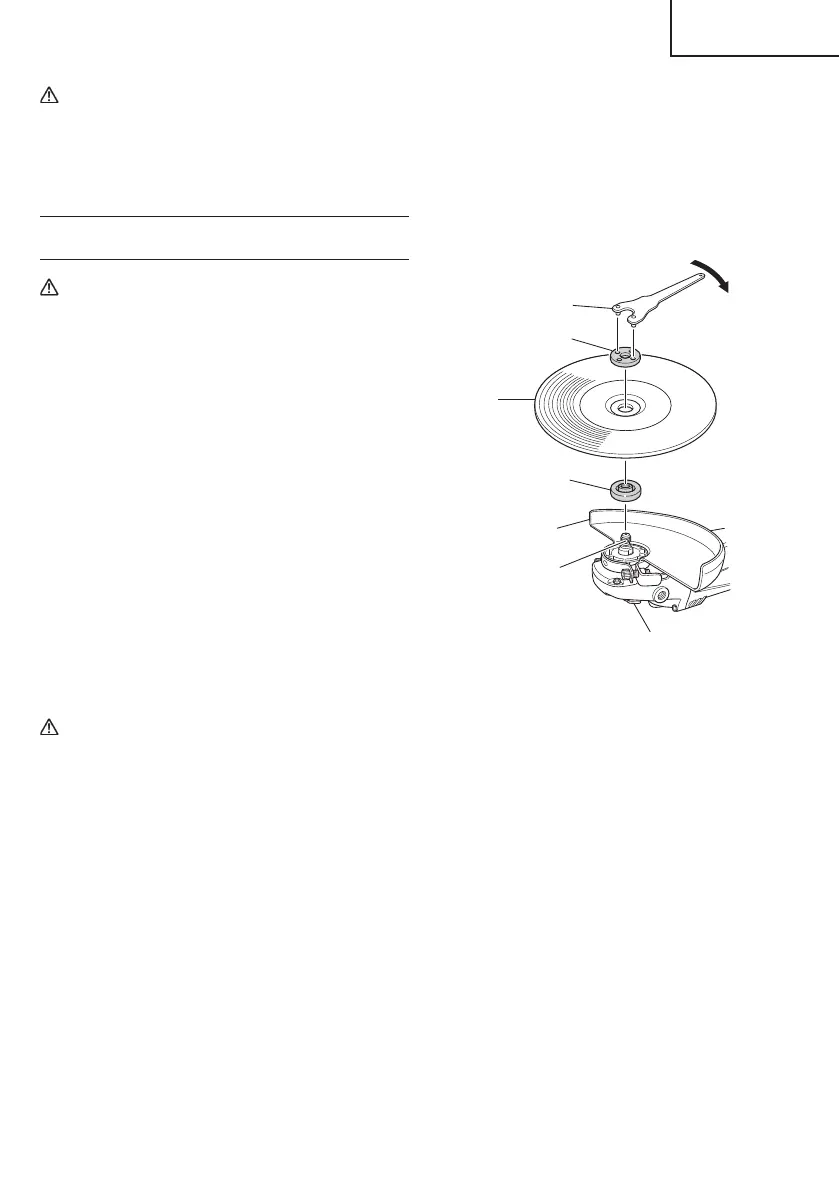

Fig. 5
Ecrou de meule
Capot couvre-
meule
Bouton-poussoir
Clef
Rondelle de
meule
Arbre
Meule à
dépression
centrale
Serrer
