26
Français
ENTRETIEN ET INSPECTION
AVERTISSEMENT
S’assurer de mettre l’interrupteur d’alimentation sur la position OFF et de déconnecter la fi che de la
prise secteur avant l’entretien et l’inspection de la meuleuse à disque.
L’utilisation d’une meule fi ssurée, déformée ou endommagée risque de provoquer une rupture de la
meule et d’entraîner la mort ou des blessures graves.
1. Remplacement de la meule à dépression centrale
Remplacer la meule à dépression centrale quand
elle est usée sur environ 2-3/8" (60 mm) du diamètre
extérieur. Vérifi er qu’il n’y a pas de fi ssure ni aucun
dommage à la meule à dépression centrale. S’il y
avait une fi ssure ou une modifi cation de la meule, la
remplacer immédiatement.
2. Inspection des vis
Inspecter régulièrement toutes les vis et s’assurer
qu’elles sont serrées à fond. Si l’une des vis était
desserrée, la resserrer immédiatement.
AVERTISSEMENT
Utiliser la meuleuse à disque avec des vis
desserrées est extrêmement dangereux.
3. Vérifier que le capot couvre-meule, le cordon, le
boîtier, etc. ne sont pas endommagés.
Vérifi er que l’interrupteur de marche/arrêt fonctionne
normalement.

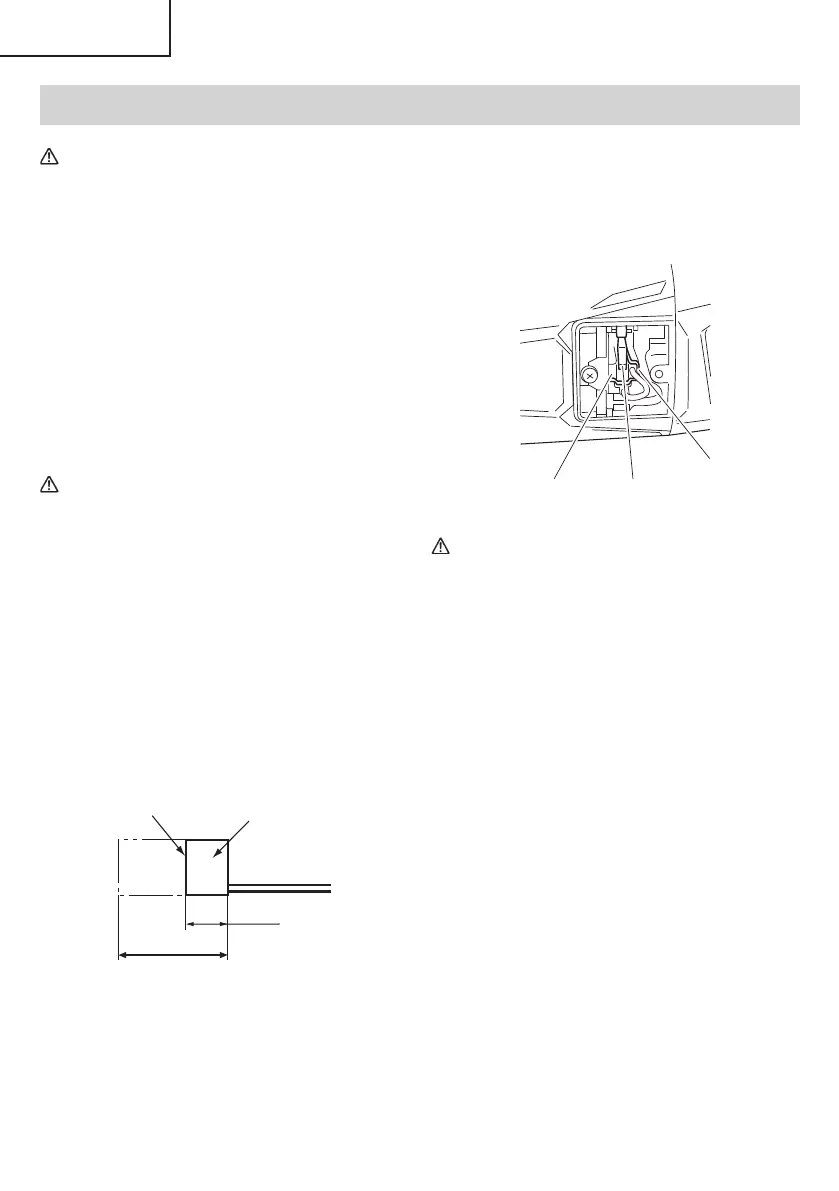

4. Inspection des balais en carbone (Fig. 6)
Le moteur utilise des balais en carbone qui sont
des pièces qui s’usent. Remplacer un balai en
carbone par un nouveau quand il est usé jusqu’à
sa limite d’usure. Toujours garder propres les balais
en carbone et s’assurer qu’ils glissent librement à
l’intérieur des porte-balais.
Fig. 6
Fig. 7
PRECAUTION
Utiliser la meuleuse avec un balai en carbone
qui est usé au-delà de la limite d’usure
endommagera le moteur.
REMARQUE
Utiliser le balai en carbone HITACHI No. 59 indiqué
sur la Fig. 6.
5. Remplacement d’un balai en carbone:
<Démontage>
(1) Desserrer la vis autotaraudeuse D4 qui fixe le
couvercle de charbon et retirer le couvercle de
charbon.
(2) Utiliser la clé auxiliaire à six pans ou un petit
tournevis pour soulever le bord du ressort qui retient
le balai en carbone. Retirer le bord du ressort vers
l’extérieur du support du balai.
(3) Enlever le bord du flexible du balai en carbone de
la section du support de balai et retirer lebalai en
carbone de son support.
<Montage>
(1) Insérer l’extémité du flexible du balai en carbone
dans la section fi nale du support du balai.
(2) Insérer le balai en carbone dans son support.
(3) Utiliser la clé auxiliaire à six pans ou un petit
tournevis pour remettre le bord du ressort contre la
tête du balai en carbone.
(4) Fermer le couvercle arrière et serrer la vis taraubeuse
D4.
Límite de desgaste
0.26" (6.5mm)
No. du balai en carbone
0.89" (22.5mm)
59
Balai en carbone
Ressort
Support de balai
