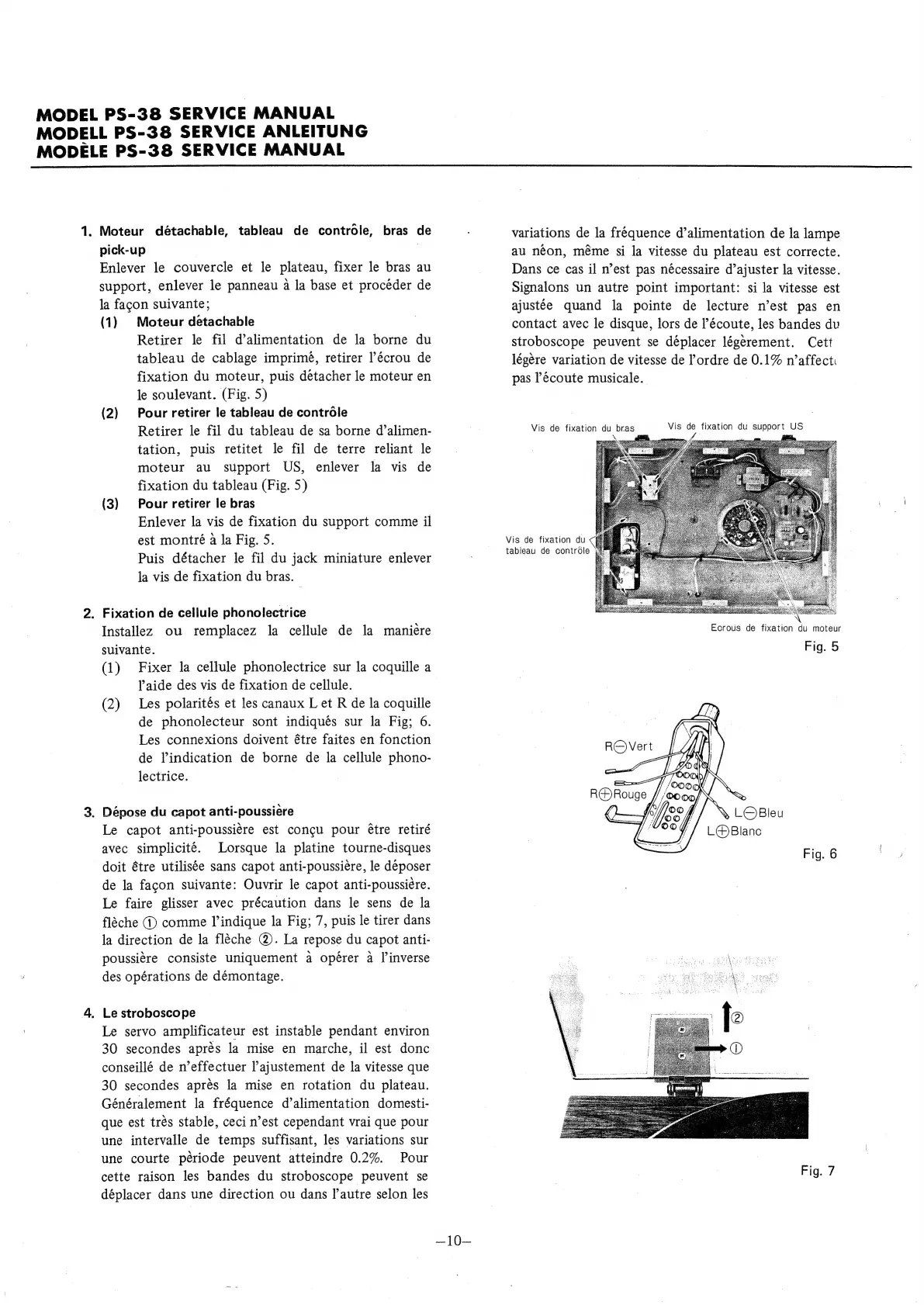

MODEL PS-38 SERVICE MANUAL
MODELL PS-38 SERVICE ANLEITUNG
MODELE PS-38 SERVICE MANUAL
1. Moteur détachable, tableau de controle, bras de
Ww
pick-up
Enlever le couvercle et le plateau, fixer le bras au
support, enlever le panneau 4a la base et procéder de
la facon suivante;
(1) Moteur detachable
Retirer le fil d’alimentation de la borne du
tableau de cablage imprimé, retirer l’écrou de
fixation du moteur, puis déetacher le moteur en
le soulevant. (Fig. 5)
Pour retirer le tableau de controle
Retirer le fil du tableau de sa borne d’alimen-
tation, puis retitet le fil de terre reliant le
moteur au support US, enlever la vis de
fixation du tableau (Fig. 5)
Pour retirer le bras
Enlever la vis de fixation du support comme il
est montré a la Fig. 5.
Puis détacher le fil du jack miniature enlever
la vis de fixation du bras.
(2)
(3)
Fixation de cellule phonolectrice
Installez ou remplacez la cellule de la maniére
suivante.
(1) Fixer la cellule phonolectrice sur la coquille a
Paide des vis de fixation de cellule.
Les polarités et les canaux L et R de la coquille
de phonolecteur sont indiqués sur la Fig; 6.
Les connexions doivent étre faites en fonction
de Vindication de borne de la cellule phono-
lectrice.
(2)
. Dépose du capot anti-poussiere
Le capot anti-poussiére est congu pour étre retiré
avec simplicité. Lorsque la platine tourne-disques
doit étre utilisée sans capot anti-poussiére, le deposer
de la facon suivante: Ouvrir le capot anti-poussiére.
Le faire glisser avec précaution dans le sens de la
fléche
©
comme
lindique
la
Fig;
7,
puis
le
tirer
dans
la direction de la fléche @). La repose du capot anti-
poussiére consiste uniquement a opérer a l’inverse
des opérations de démontage.
Le stroboscope
Le servo amplificateur est instable pendant environ
30 secondes aprés la mise en marche, il est donc
conseillé de n’effectuer l’ajustement de la vitesse que
30 secondes aprés la mise en rotation du plateau.
Généralement la fréquence d’alimentation domesti-
que est trés stable, ceci n’est cependant vrai que pour
une intervalle de temps suffisant, les variations sur
une courte période peuvent atteindre 0.2%. Pour
cette raison les bandes du stroboscope peuvent se
déplacer dans une direction ou dans l’autre selon les
54 Os
variations de la fréquence d’alimentation de la lampe
au néon, méme si la vitesse du plateau est correcte.
Dans ce cas il n’est pas nécessaire d’ajuster la vitesse.
Signalons un autre point important: si la vitesse est
ajustée quand la pointe de lecture n’est pas en
contact avec le disque, lors de l’écoute, les bandes du
stroboscope peuvent se déplacer légerement. Cett
légére variation de vitesse de ordre de 0.1% n’affect
pas lécoute musicale.
Vis de fixation du bras
\
Vis de fixation du support US
Wz
Vis de fixation du
tableau de controle
Ecrous de fixation du moteur
Fig. 5
Fig. 7
