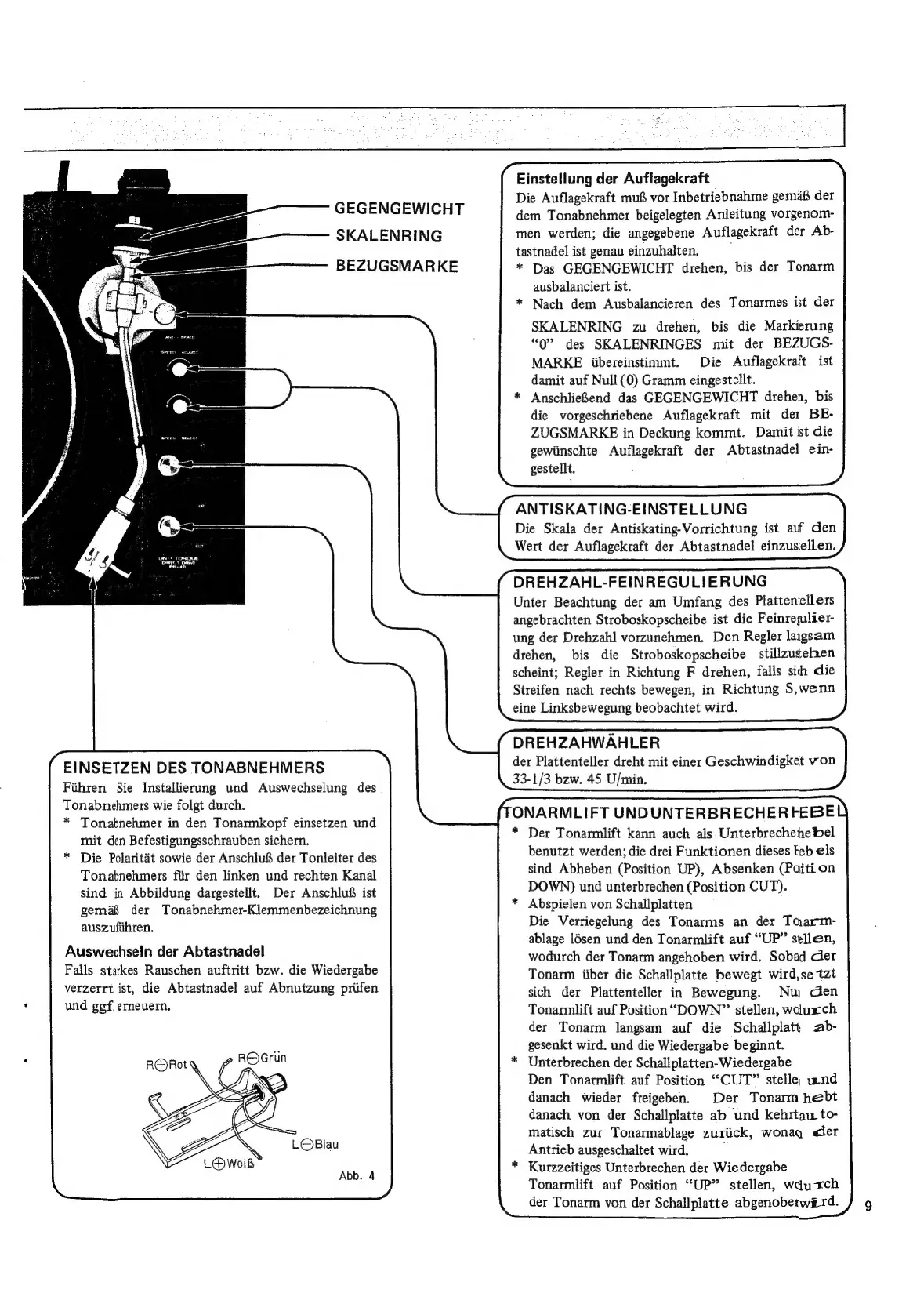

Hitachi PS-48 - Page 9

GEGENGEWICHT
SKALENRING
EINSETZEN DES TONABNEHMERS
Fithren Sie Installierung und Auswechselung des
Tonabnehmers wie folgt durch.
* Tonabnehmer in den Tonarmkopf einsetzen und
mit den Befestigungsschrauben sichern.
* Die Polaritat sowie der Anschluf der Tonleiter des
Tonabnehmers fiir den linken und rechten Kanal
sind in Abbildung dargestellt. Der Anschluf ist
gemas der Tonabnehmers-Klemmenbezeichnung
auszufiihren.
Auswechseln der Abtastnadel
Falls starkes Rauschen auftritt bzw. die Wiedergabe
verzerrt ist, die Abtastnadel auf Abnutzung priifen
und gef, erneuern.
* Unterbrechen der Schallplatten-Wiedergabe
Einstellung der Auflagekraft
Die
Auflagekraft
muf
vor
Inbetriebnahme
gemafi
der
dem
Tonabnehmer
beigelegten
Anleitung
vorgenom-
men
werden;
die
angegebene
Auflagekraft
der
Ab-
tastnadel ist genau einzuhalten. :
*
Das
GEGENGEWICHT
drehen,
bis
der
Tonarm
ausbalanciert
ist.
Nach dem Ausbalancieren des Tonarmes ist der
SKALENRING zu drehen, bis die Markierung
“0” des SKALENRINGES mit der BEZUGS-
MARKE iibereinstimmt. Die Auflagekraft ist
damit auf Null (0) Gramm eingestellt.
* AnschlieSend das GEGENGEWICHT drehea, bis
die vorgeschriebene Auflagekraft mit der BE-
ZUGSMARKE in Deckung kommt. Damit ist die
gewiinschte Auflagekraft der Abtastnadel ein-
gestellt.
*
ANTISKATING-EINSTELLUNG
Die Skala der Antiskating-Vorrichtung ist auf den
Wert der Auflagekraft der Abtastnadel einzusiellen.
DREHZAHL-FEINREGULIERUNG
Unter Beachtung der am Umfang des Platteniellers
angebrachten Stroboskopscheibe ist die Feinreyulier-
ung der Drehzahl vorzunehmen. Den Regler laigsam
drehen, bis die Stroboskopscheibe stillzusehen
scheint; Regler in Richtung F drehen, falls sith die
Streifen nach rechts bewegen, in Richtung S,wenn
eine Linksbewegung beobachtet wird.
DREHZAHWAHLER
der Plattenteller dreht mit einer Geschwindigket von
33-1/3 bzw. 45 U/min.
ONARMLIFT UNDUNTERBRECHERHEBE
* Der Tonarmlift kann auch als Unterbrechene bel
benutzt werden; die drei Funktionen dieses eb els
sind Abheben (Position UP), Absenken (Paiti on
DOWN) und unterbrechen (Position CUT).
* Abspielen von Schallplatten
Die Verriegelung des Tonarms an der Toarm-
ablage lésen und den Tonarmlift auf “UP” sellen,
wodurch der Tonarm angehoben wird. Sobad cler
Tonarm iiber die Schallplatte bewegt wird,se tzt
sich der Plattenteller in Bewegung. Nw Cen
Tonarmlift auf Position “DOWN” stellen, wduscch
der Tonarm langsam auf die Schallplatt ab-
gesenkt wird. und die Wiedergabe beginnt.
Den Tonarmlift auf Position “CUT” stelle) und
danach wieder freigeben. Der Tonarm hebt
danach von der Schallplatte ab und kehrtau to-
matisch zur Tonarmablage zuriick, wonaq «ler
Antrieb ausgeschaltet wird. ,
Kurzzeitiges Unterbrechen der Wiedergabe
Tonarmlift auf Position “UP” stellen, wdu-ch
der Tonarm von der Schallplatte abgenobetwird.
