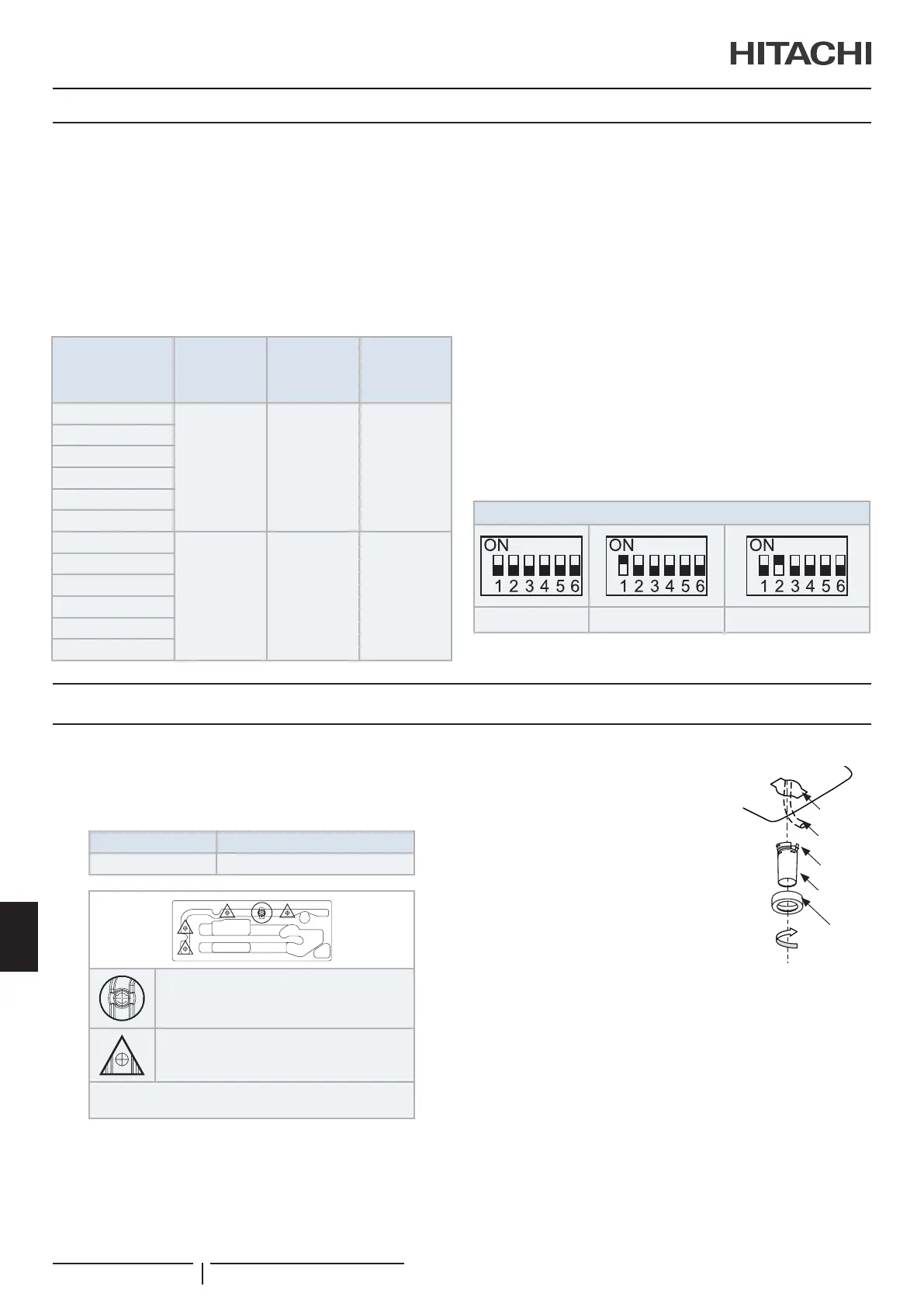

8.6 AHŰTŐKÖZEGTÖLTÉSIMENNYISÉGE
A kültéri egységet 20 m-es tényleges csőhosszon (L)
hűtőközeggel töltötték fel. A 20 m-nél hosszabb csőhossszal
rendelkező rendszerekbe plusz mennyiségű hűtőközeget kell
betölteni.
1 Az alábbi eljárás szerint határozza meg plusz hűtőközeg
mennyiségét, és töltse be a rendszerbe.
2 A későbbi szervizelési munkák megkönnyítése érdekében
jegyezze fel a plusz hűtőközeg mennyiségét.
Kültéri egység
Szállításelőtti
hűtőközeg-
töltés
(W
0
(kg))
Plusz
hűtőközeg-
töltés
(g/m)(P)
Maximum
plusztöltés
(kg)
RAS-4HVR(C/P)2E
3,0 45 2,9
RAS-5HVR(C/P)2E
RAS-6HVR(C/P)2E
RAS-4HR(C/P)2E
RAS-5HR(C/P)2E
RAS-6HR(C/P)2E
RAS-4HVN(C/P)2E
3,2 60 3,9
RAS-5HVN(C/P)2E
RAS-6HVN(C/P)2E
RAS-4HN(C/P)2E
RAS-5HN(C/P)2E
RAS-6HN(C/P)2E
! FIGYELMEZTETÉS
• Ahűtőközegbetöltésénélpontosanmérjekiennekmennyiségét.
• A túlnagyvagy nem elegendőmennyiségűhűtőközeg betöltése a
kompresszormeghibásodásátokozhatja.
• 5m-nélrövidebbcsőhosszeseténforduljonaforgalmazóhoz.
• Ha a környezeti hőmérséklet >43ºC, akkor a minimum tényleges
csőhossz15m.
• Megfelelőenvégezzeelahűtőközegbetöltését.Atúltöltésvagyaz
elégtelenfeltöltésakompresszormeghibásodásátokozhatja.
Plusz hűtőközeg-töltés kiszámítási módszere
Használja az alábbi képletet: W
1
= (L-20) x P
A DSW csőhosszának beállítása
A DSW2 beállítására csak akkor van szükség, ha a hűtőközeg
csőhossza 5 m-nél rövidebb vagy 30 m-nél hosszabb. A
csőhossz az alábbiak szerint állítható be.
(Az alábbi táblázatban a  oldal a DSW helyét mutatja.)
DSW2 a kültéri PCB1-en
Gyári beállítás Csőhossz ≤ 5 m Csőhossz ≥ 30 m
9 VÍZELVEZETŐCSÖVEK
9.1 LEERESZTŐCSAP
Ha a kültéri egység alapját ideiglenesen vízelvezetőként
használják, és a benne levő lefolyó víz kiürül, a vízelvezető cső
csatlakoztatására ezt a leeresztőcsapot használják.
Modell Használandó modell
DBS-26 Összes egység
Vízelvezető nyílás (DBS-26 csatlakozás)
Vízelvezető nyílás (*)
(*) A vízelvezető nyílások lefedéséhez használja a DBS-
26 készlethez tartozó tömítőbetéteket.
A DBS-26 csatlakoztatási eljárása
Gumi
sapka
Vízelvezető
nyílás
(DBS-26)
Vízelvezető
cső
Extrudált
részek
Lefolyófedél
1 Helyezze a gumi sapkát a leeresztő
csapba, az extrudált részekig.
2 Helyezze a csapot az egység
aljába, és fordítsa el kb. 40 fokkal az
óramutató járásával ellentétes irányba.
3 A leeresztő csap 32 mm-es (OD).
4 A helyszínen elvezető csövet kell
mellékelni.
? MEGJEGYZÉS
• A leeresztő csapot hideg helyen ne használja, mert az elfolyó
víz megfagyhat. Ez a leeresztő csap nem elegendő az összes
elvezetett víz összegyűjtéséhez. Ha az összes elvezetett vizet
össze kell gyűjteni, az egység alá helyezzen az egység aljánál
nagyobbvízelvezetőtálcát.
Vízelvezető csövek
PMML0545 rev.2 - 04/2021
246
HU
