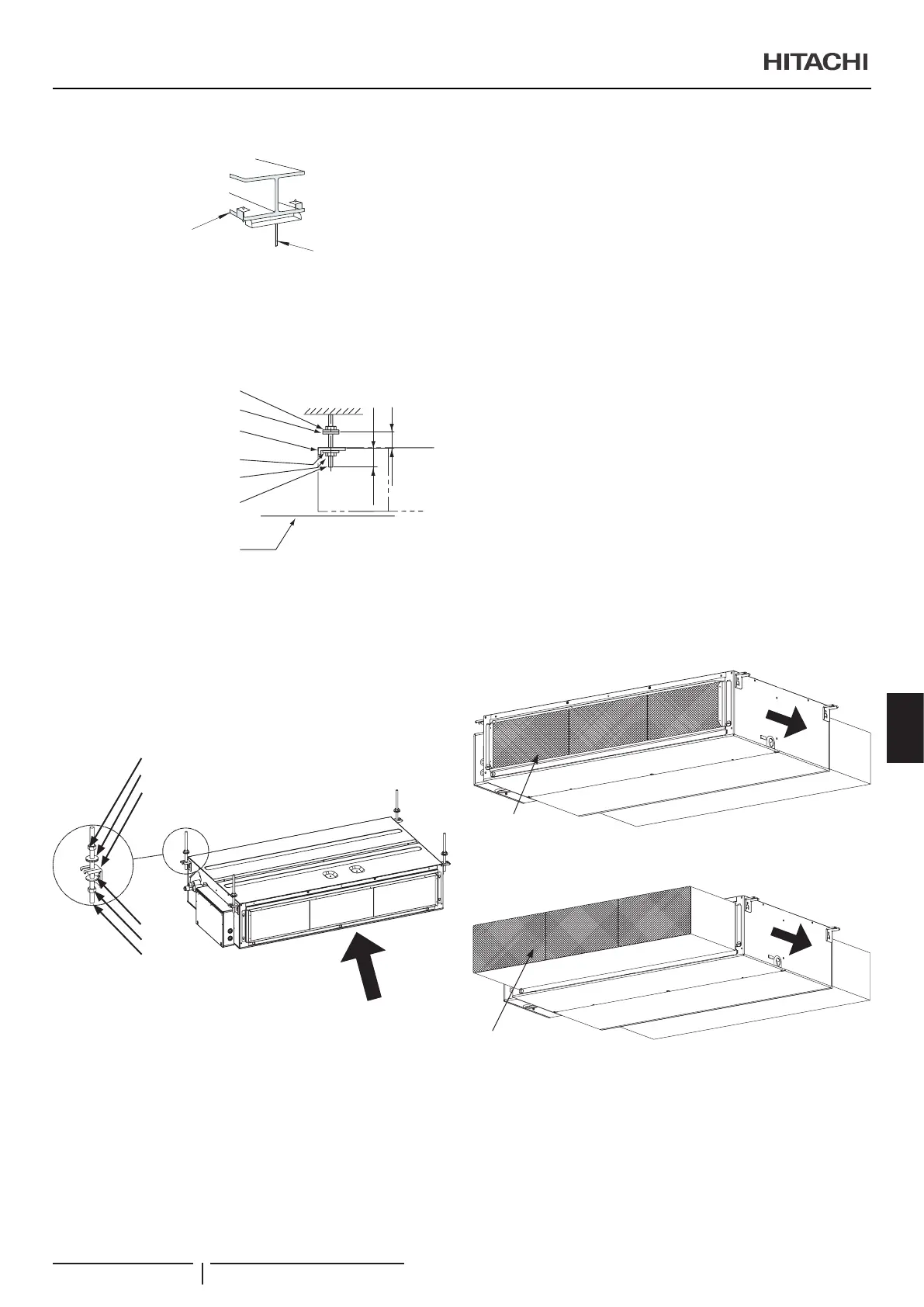

За стоманена греда:
I-образна
греда
Болт за окачване
(W3/8 или M10)

Предварително сглобяване на гайките преди
нивелиране на изделието
Гайка (доставят се на място)
Слинг болт (доставя се на място)
Шайба с изолация (арматура)
Прибл.
45
Повърхност на тавана
Скоба за окачване
(закрепена за вътрешното тяло)
Шайба (арматура)
Гайка (доставят се на място)
Прибл.
50

Вътрешното тяло се окачва по следния ред
1 Скобата за окачване се закача на гайката и шайбата на
всеки слинг болт, както е показано, като се започва от
едната страна.
2 Проверява се дали гайката и шайбата са правилно
закрепени с държачите на скобата за окачване.
3 Скобата за окачване се закача на другата страна на
гайката и шайбата.
Слинг болт
Шайба
Скоба за окачване
Отвор за
всмукване
на въздух
Гайка
Шайба с изолация
Гайка
? ЗАБЕЛЕЖКА
При монтиране на болтовете за окачването към скобите за окач-
ването е задължително използването на шайби (арматура). Шай-
бата с изолацията трябва да бъдат монтирани с изолационната
страна надолу, така се улеснява работата по оказването.
4.3.2 Монтиране на въздуховод и филтър за
всмукване на въздух

Монтаж на на въздуховода, който се доставя
на място
Гъвкавият въздуховод се закрепва за външните чела на
фланците на тялото (за тази цел изделието е оборудвано с
фланци, които се доставят от завода).
С оглед избягване на ненормални вибрации, придружени
със звук, е препоръчително да се използва участък от
гъвкав въздуховод, който се доставя на място.
Ъглите на рамката се изолират с помощта на съответната
лента. Доставя се на място.
Изделията RPI са окомплектовани със стандартен въздушен
филтър откъм страната на всмукването. Този филтър се
осигурява за случаите, в които не се прилага въздуховод за
всмукване (или е твърде къс).
В зависимост от от инсталацията се препоръчва спазването
на следните индикации.
• Ако не се прилага въздуховод за всмукване, да се държи
стандартен въздушен филтър (фиг. 1).
• В случай че се прилага въздуховод за всмукване, се
препоръчва да се прилага стандартният въздушен
филтър на изделието (фиг. 2).
Фиг. 1
Стандартен въздушен
филтър (Заводско комплектуване)
Въздушен
поток
Фиг. 2
Въздушен филтър
(Заводско комплектуване или адаптиран заводски)
Въздушен
поток
МОНТАЖ НА ВЪТРЕШНИТЕ ТЕЛА
PMML0528 rev.1 - 02/2021
227
