7 ELEKTRIÜHENDUSED
! O HT
• Elektriühendustööd peavad tegema volitatud paigaldajad.
Vastaselkorralvõibseepõhjustadaelektrilöökivõitulekahju.
• Laske elektriühendustööd teha vastavuses piirkonna
eeskirjadele ja paigaldus- ja kasutusjuhendile , ning kasutada
tuleb spetsiaalset vooluahelat. Kui elektriühendustöid ei
viidatäielikultlõpule võivooluahelei ole piisavavõimsusega,
põhjustabseeelektrilöökivõitulekahju.
• Paigaldage elektritoiteallikale maalühiselüliti (ELB: 2/40/30
n/A/mA) ja kaitselüliti (CB: 5A). Kui neid ei kasutata, võib see
põhjustadaelektrilöökivõitulekahju.
• Enneelektriühendustöödevõiperioodilistekontrollidetegemist
lülitage siseseadme ja väliseadme elektritoite pealüliti välja
asendisOFF.Kuineideipaigaldata,põhjustaseeelektrilöökivõi
tulekahju.
• Kaitskejuhtmed,äravoolutoru,elektriosadjmsrottidevõimuude
väikeloomadeeest.Kuineedonkaitsmata,võivadrotidkaitsmata
osadläbinäridajahalvimaljuhulvõibtekkidatulekahju.
• Valige kaablisuurus, maalühiselüliti (ELB) ja voolukatkesti
vastavaltpiirkonnaeeskirjadelejapaigaldus-jakasutusjuhendile,
ningkasutadatulebspetsiaalsetvooluahelat.
• Keerakekruvidkinnijärgmisejõumomendini.
M3.5: 1,2 N-m
M4: 1,0 – 1,3 Nm
• Ühendageväliseadme/siseseadmemaandusjuhtmed,etvältida
elektrilööki või ootamatuid õnnetusi. Maandustakistus peab
olema vähem kui 1 megaoom. Maandustööd peavad tegema
volitatudpaigaldajad.
• Pöörake tähelepanu, et teenindusluugi kinni panemisel ei
jääks elektrijuhtmed selle vahele kinni. See võib põhjustada
elektrilöökivõitulekahju.
! ETTEVAATUST
• Veenduge, et kohapeal varutud elektrikomponendid (pealülitid,
kaitselülitid, juhtmed, juhtmeühendused ja juhtmeklemmid) on
õigesti valitud vastavalt elektrikomponentide andmetele peatükis
„Tehniline kataloog“. Veenduge, et komponendid vastavad riiklikele
elektriohutuse eeskirjadele.
• Veenduge, et elektritakistus on suurem kui 1 megaoom, mõõtes
selleks takistust maanduse ja elektrikomponentide terminali vahel.
Kuitakistuseiolesuuremkui1MΩ,siisärgesüsteemitöölepange
enne, kui elektrileke on tuvastatud ja parandatud.
• Ärge ühendage põhitoiteallika kaableid juhtliinile (terminaliploki 2
terminalid A, B, 1 ja 2). Kui need sinna ühendatakse, siis trükkplaat
(PCB) puruneb.
Toiteallika kaablisuurus Edastuskaabli suurus
EN 60335-1 *1 EN 60335-1 *1
0,75mm
2
0,75mm
2
? MÄRKUS
• Kohapeal varutavate juhtmete valimisel järgige kohalikke seadustikke
ja eeskirju.
• Juhtmesuurused, mis on üleval tabelis tähistatud märgiga *1, on
valitud seadme maksimumvoolu jaoks vastavalt Euroopa standardile
EN 60335-1. Kasutage juhtmeid, mis ei ole kergemad kui tavaline
sitke kummiümbrisega painduv nöör (koodi tähis 60245 IEC 57) või
harilik polükloropreenümbrisega painduv nöör (koodi tähis 60245 IEC
57).
• Kasutage juhiks väliseadme ja siseseadme vahel varjestatud
keerdpaarkaablit, juhtkaabliks siseseadmete ja kaugjuhtimisploki
vahel kaablit.

Harmoonilised voolukomponendid
Seoses standardiga IEC 61000-3-2 on harmooniliste
voolukomponentide olukord iga mudeli puhul järgmine:
Mudelite olukord IEC 61000- 3-2 ja IEC Mudel
Standardile IEC 61000-3-2 vastavad
seadmed
RPI-(1.5-2.0)FSRE
Elektrivarustusasutus võib harmooniliste
voolukomponentide suhtes kohaldada
paigalduspiiranguid
RPI-(2.5-6.0)FSRE

Elektriühenduse andmed
1 Kasutage juhtkaabliks väiseadme ja siseseadme vahel ning
siseseadmete vahel varjestatud keerdpaarkaablit. Need
on ühendatud terminaliplokkide terminalidele 1 ja 2. Kaabli
kogupikkus peaks olema vähem kui 1000m.
2 Kasutage kaugjuhtimisploki kaabliks varjestatud
keerdpaarkaablit. Kaabli kogupikkus peaks olema vähem
kui 500m. Kui kaabli kogupikkus on vähem kui 30m, võib
kasutada muid kaableid (kaablisuurus on 0,3–0,75 mm
2
), kui
see on vastavuses kohalike eeskirjadega. Kaugjuhtimisploki
varjestatud keerdpaarkaabel on ühendatud iga siseseadme
terminaliploki terminalidega A ja B.
3 Kontrollige, et veenduda, et sidekaabel väliseadme ja
siseseadmete vahel (H-LINK) vastab kohalikele eeskirjadele
ja et elektromagnetmüra seda ei häiriks. See peab
olema varjestatud keerdpaarkaabel (≥0,75mm
2
) H-LINK
kogupikkusega <1000m.

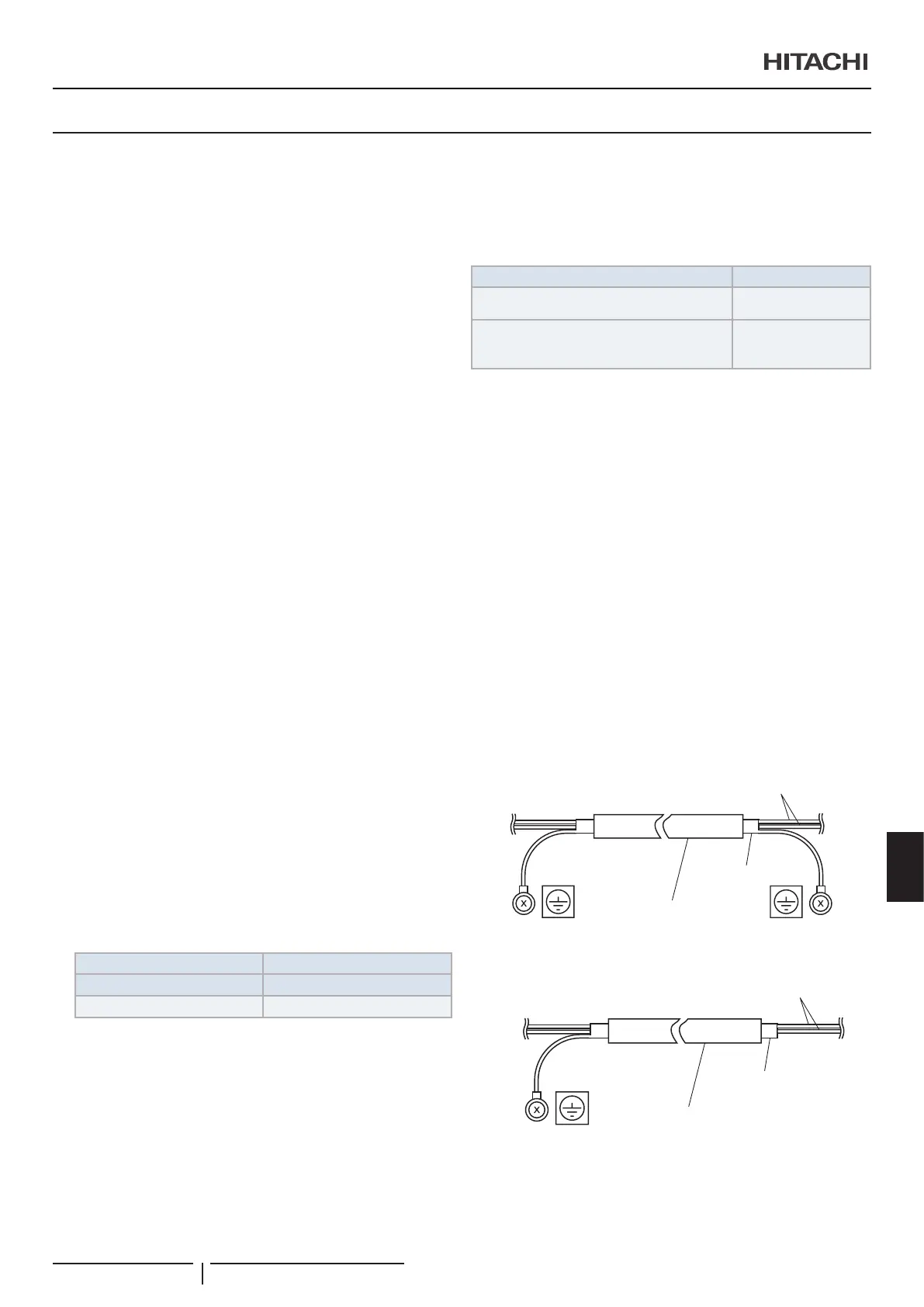

4 Juhtkaabel: ühendage mõlemad varjestatud keerdpaarkaabli
otsad maandusega, nagu on näidatud.
Maandus
Maandus
Varjestatud keerdpaarkaabel
Juhtmed
Varjestus
5 Kaugjuhtimisploki kaabel: Ühendage varjestatud
keerdpaarkaabli üks ots maandusega, nagu on näidatud.
Maandus
Varjestatud keerdpaarkaabel
Juhtmed
Varjestus
ELEKTRIÜHENDUSED
PMML0528 rev.1 - 02/2021
283
ET
