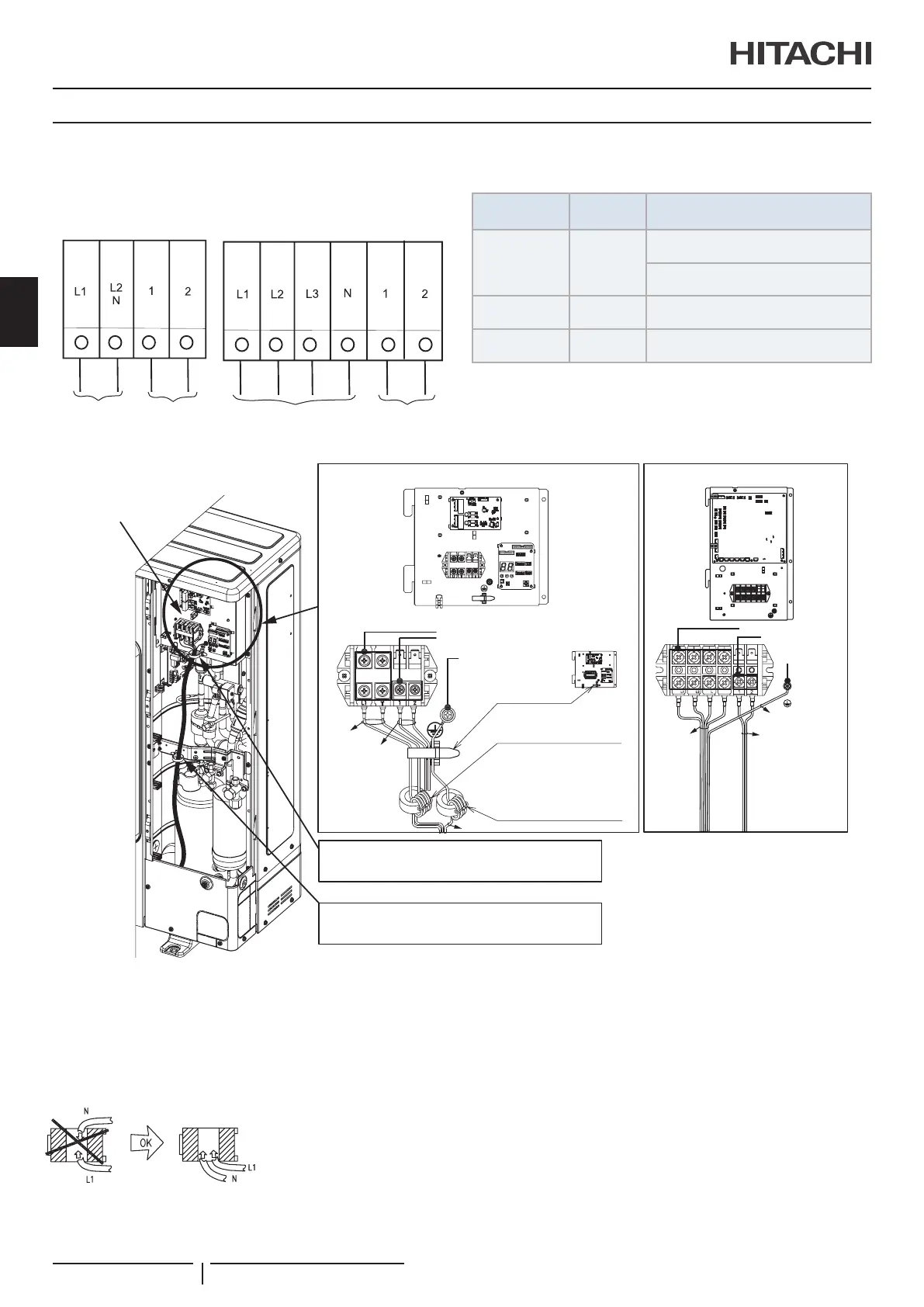

10.2 COLLEGAMENTO DELLO SCHEMA ELETTRICO DELLE UNITÀ ESTERNE
I collegamenti elettrici dell’unità esterna sono illustrati nella

Alimentazione
elettrica
1~ 230V
RAS-(4-6)HV(R/N)(C/P)2E
RAS-(4-6)H(R/N)/C/P)2E
Cavo di
controllo
(5 V)
Cavo di
controllo
(5 V)
Alimentazione
elettrica
3N~ 400V
Tabella dei collegamenti elettrici dei morsetti tra le unità
Cablaggio Sistema
Tipo unità
Collegamento dei morsetti
Alimentazione
elettrica
DC Inverter
UE a UE
L1 a L1, L2 a L2, L3 a L3, N a N
UI a UI
L1 a L1, N a N
Operativo DC Inverter
UE a Ui o UI a UI
1 a1, 2 a 2
Controllo
remoto
DC Inverter
UI a UI
A a A, B a B
UE: unità esterna; U.I: Unità interna
3
RST
MP
N
Quadro elettrico
Cablaggio di
controllo
Vite (M5)
Vite (M5)
Vite (M4)
Vite (M4)
Morsetto di terra
Morsetto di terra
Cavo di terra
Cablaggio di
comunicazione
Cavo di terra
Anello giallo
Avvolgere il cavo 3 volte

Cablaggio
fonte
energia
Cablaggio di
alimentazione
Dettaglio della morsettiera della fonte di
alimentazione e del circuito di controllo.

alimentazione e quello del circuito di controllo)
Solo per RAS-(4-6)HV(R/N)(C/P)2E: Fascetta fermacavi

circuito di controllo e il cavo di terra)
RAS-(4-6)H(R/N)(C/P)2E: 3N~ 400V 50 Hz
Anello verde
Avvolgere il cavo 4 volte

RAS-(4-6)HV(R/N)(C/P)2E: 1~ 230V 50Hz
? NOTA
InserireicavidialimentazioneL1eN(per1~230V50Hz)nell'anello
giallo, realizzare 3 avvolgimenti e ssare i cavi utilizzando la fascetta
(accessorio). Come mostrato nellagura seguente, non inserirei cavi
nell'anellodalatidifferenti.
Inserire il cavo di terra nell'anello verde, realizzare 4 avvolgimenti e
ssareicaviutilizzandolafascetta.
Collegamenti elettrici
PMML0545 rev.2 - 04/2021
