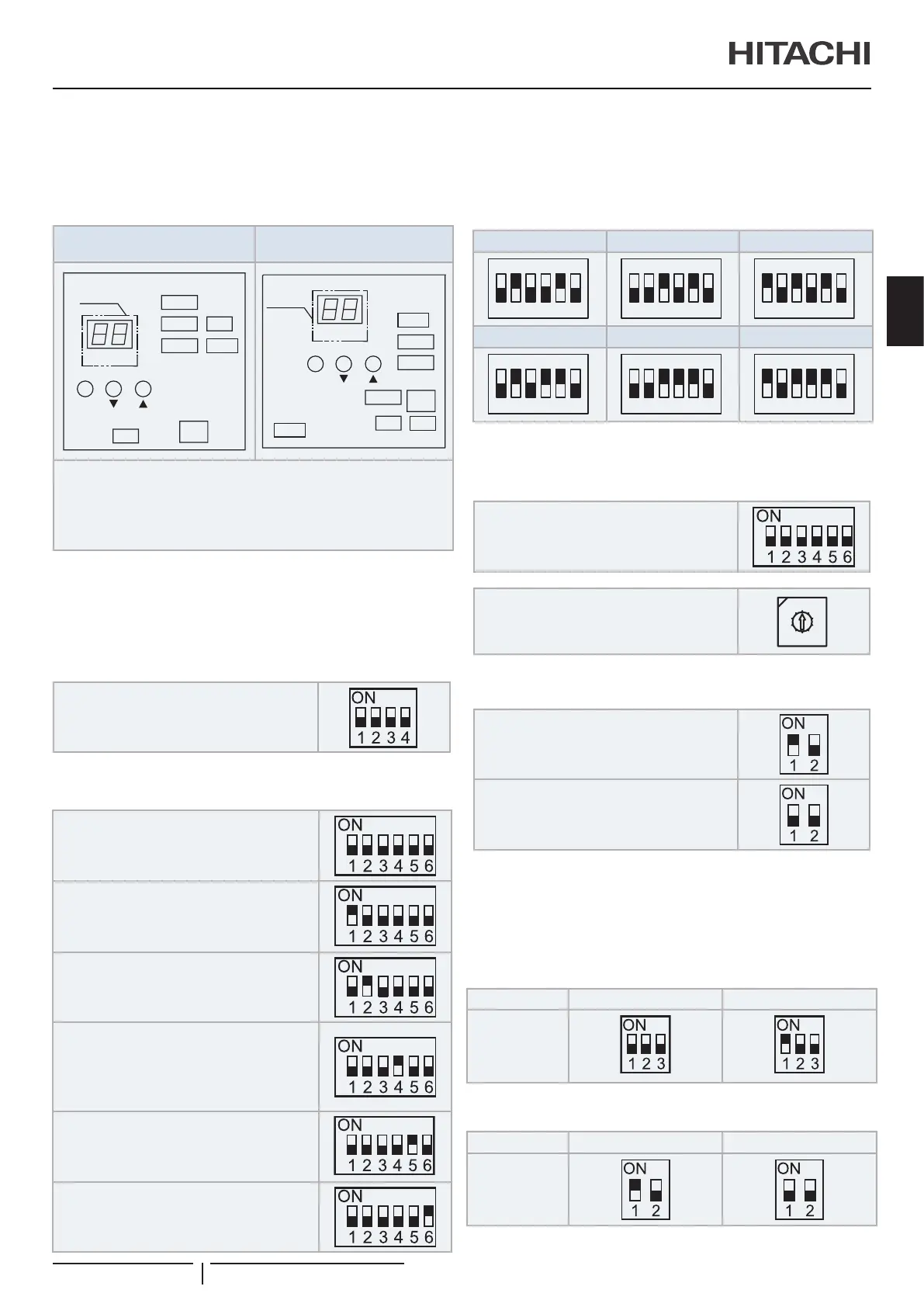

10.2.1 Impostazione degli interruttori DIP dell'unità esterna

Numero e posizione degli interruttori DIP
La posizione è la seguente:
RAS-(4-6)HV(R/N)(C/P)2E
(PCB2)
RAS-(4-6)H(R/N)(C/P)2E (PCB1)
SEG1
DSW4
DSW2
DSW7
DSW3
DSW6
RSW1
PSW1 PSW2 PSW3
DSW1
Display a 7
segmenti
DSW5
DSW1
SEG1
DSW4
DSW2
DSW7
DSW3
RSW1
PSW1 PSW2 PSW3
DSW6
Display a 7
segmenti
Quando è collegata l'alimentazione, è possibile utilizzare gli interruttori
DSW1 e PSW.
󰀨
dello stato di funzionamento (avvio/arresto) dopo aver impostato il
DSW1.
! AVVERTENZA
PrimadimodicareleimpostazionidegliinterruttoriDSW,ènecessario
scollegarel'alimentazione.Incasocontrario,lenuoveimpostazioninon
sarannovalide.

DSW1: Per la prova di funzionamento
Impostazione di fabbrica

DSW2: Impostazione funzione opzionale
Impostazione di fabbrica


Per supportare i tubi esistenti o se si utilizza
un tubo del gas da Ø19,05 (ricotto), attivare il
pin 4 del DSW2 nel PCB dell'unità esterna.
Modalità di impostazione funzioni opzionali
(la selezione delle funzioni opzionali diventa
disponibile)
Modalità di impostazione ingresso/uscita
esterni (la modalità di selezione dei segnali di
ingresso/uscita diventa disponibile).

DSW3: Capacità
Impostazione di fabbrica
RAS-4HV(R/N)(C/P)2E RAS-5HV(R/N)(C/P)2E RAS-6HV(R/N)(C/P)2E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
RAS-4H(R/H)(C/P)2E RAS-5H(R/N)(C/P)2E RAS-6H(R/N)(C/P)2E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON

DSW4 / RSW1: Impostazione del numero del
ciclo di refrigerazione
Impostazione di fabbrica
(Impostazione cifra delle decine)
Impostazione di fabbrica
(Impostazione per l’ultimo numero)
0
9
8
7
6
5
4
3
2
1

DSW5: Impostazione trasmissione della
resistenza dei morsetti nali
Impostazione di fabbrica
Annullamento
Se il numero di unità esterne nello stesso H-LINK è pari o
superiore a 2, impostare il pin n. 1 di DSW5 su “OFF” a partire
dalla seconda unità esterna del gruppo di refrigerazione. Se
si utilizza una sola unità esterna, non è necessaria alcuna
impostazione.

DSW6: Non attiva
RAS-(4-6)H(V)(R/N)C2E RAS-(4-6)H(V)(R/N)P2E
Impostazione di
fabbrica
(Non cambiare)

DSW7: Non attiva
RAS-(4-6)H(V)R(C/P)2E RAS-(4-6)H(V)N(C/P)2E
Impostazione di
fabbrica
(Non cambiare)
Collegamenti elettrici
