10.3 CABLAGGIO COMUNE
! AVVERTENZA
Icavieicomponentielettricinonindotazionedevonoessereconformiallenormativeeairegolamentilocali.
10.3.1 Collegamenti elettrici tra l'unità interna e l'unità esterna
 Collegare i cavi elettrici tra l'unità interna e l'unità esterna
come indicato di seguito.
 Aprire un foro vicino al foro di connessione del cablaggio di
alimentazione quando più unità esterne sono collegate da
un'unica linea di alimentazione.
 Le dimensioni consigliate dell'interruttore sono riportate nella
sezione Dimensioni dei cavi.
 Qualora non si utilizzino canaline per i cavi non in dotazione,


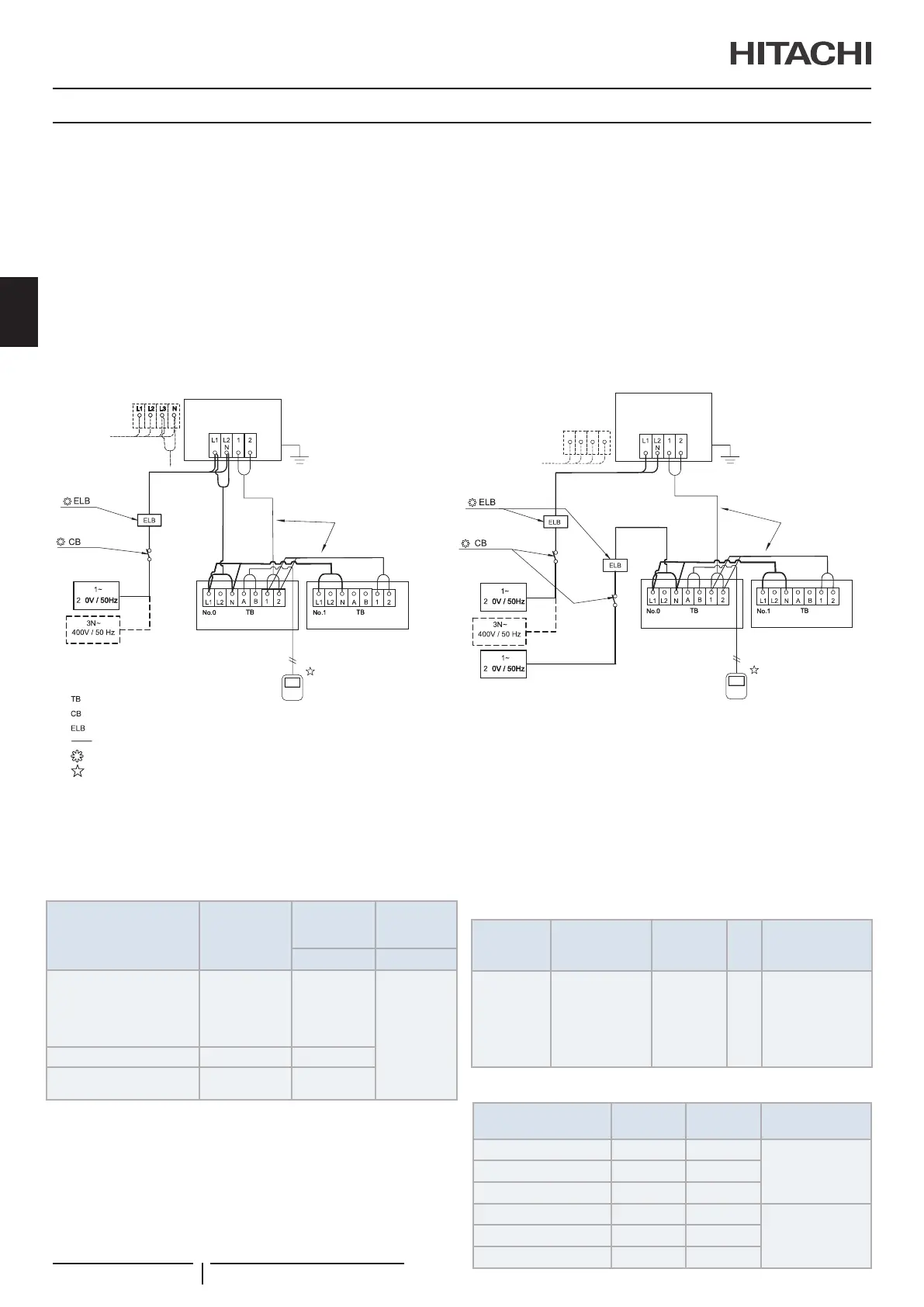

Alimentazione dall’unità esterna all’unità interna (esempio)
Alimentazione elettrica indipendente dell’unità esterna e dell’unità
interna (esempio)
3
3
3
L1 L2 L3 NL1 L2 L3 N
L1 L2 L3 N
Unità esterna
del sistema N° 0
Unità esterna
del sistema N° 0
Linea operativa
(doppino schermato)
5 V CC (trasmissione senza polarità,
sistema H-LINK)
Controllo remoto
(cavo doppino ritorto schermato)
Linea operativa
(cavo doppino ritorto
schermato)
5 V CC (trasmissione
senza polarità,
sistema H-LINK)
Unità interna Unità interna
Morsettiera
interruttore di circuito
󰀨
󰀨
Non in dotazione
Accessorio opzionale
Controllo remoto
(cavo doppino ritorto schermato)
Unità interna
Unità interna
10.3.2 Dimensioni dei cavi

Cavi di collegamento
Dimensioni minime consigliate per i cavi non in dotazione:
Modello
Alimentazione
elettrica
Sezione del
cavo di ali-
mentazione
Sezione del
cavo di tra-
smissione
EN60335-1 EN60335-1
Tutte le unità interne
(eccetto 8, 10, 16 e
20HP)
1~ 230V 50Hz
o 1~ 220-
240V 50Hz (a
seconda del
modello)
0,75 mm²
0,75 mm²
RAS-(4-6)HV(R/N)(C/P)2E 1~ 230V 50Hz 6,0 mm
2
RAS-(4-6)H(R/N)(C/P)2E
3N~ 400V
50 Hz
4,0 mm
2
? NOTA
• Osservarelanormativalocalevigenteperlasceltadeicavinonin
dotazione,pergliinterruttoridicircuitoegliinterruttoridifferenziali.
• Utilizzarecavichenonsianopiùleggerideicaviessibiliordinaricon
rivestimentoinpolicloroprene(codice60245IEC57).

Protezione dell'interruttore generale
Selezionare gli interruttori principali in base alla tabella riportata
di seguito:
Modello
Alimentazione
elettrica
Corrente
massima
(A)
CB
(A)
ELB
(n. poli/A/mA)
Tutte
le unità
interne
(eccetto 8,
10, 16 e
20HP)
1~ 230V 50Hz
o 1~ 220-
240V 50Hz (a
seconda del
modello)
5,0 6 2/40/30
󰀨
Unità esterna MC (A) CB (A)
ELB
(n. poli/A/mA)
RAS-4HV(R/N)(C/P)2E 22,5 25
2/40/30RAS-5HV(R/N)(C/P)2E 22,5 25
RAS-6HV(R/N)(C/P)2E 22,5 25
RAS-4H(R/N)(C/P)2E 15,0 20
4/40/30RAS-5H(R/N)(C/P)2E 15,0 20
RAS-6H(R/N)(C/P)2E 15,0 20
Collegamenti elettrici
