3 Collegamenti e elementi di
controllo

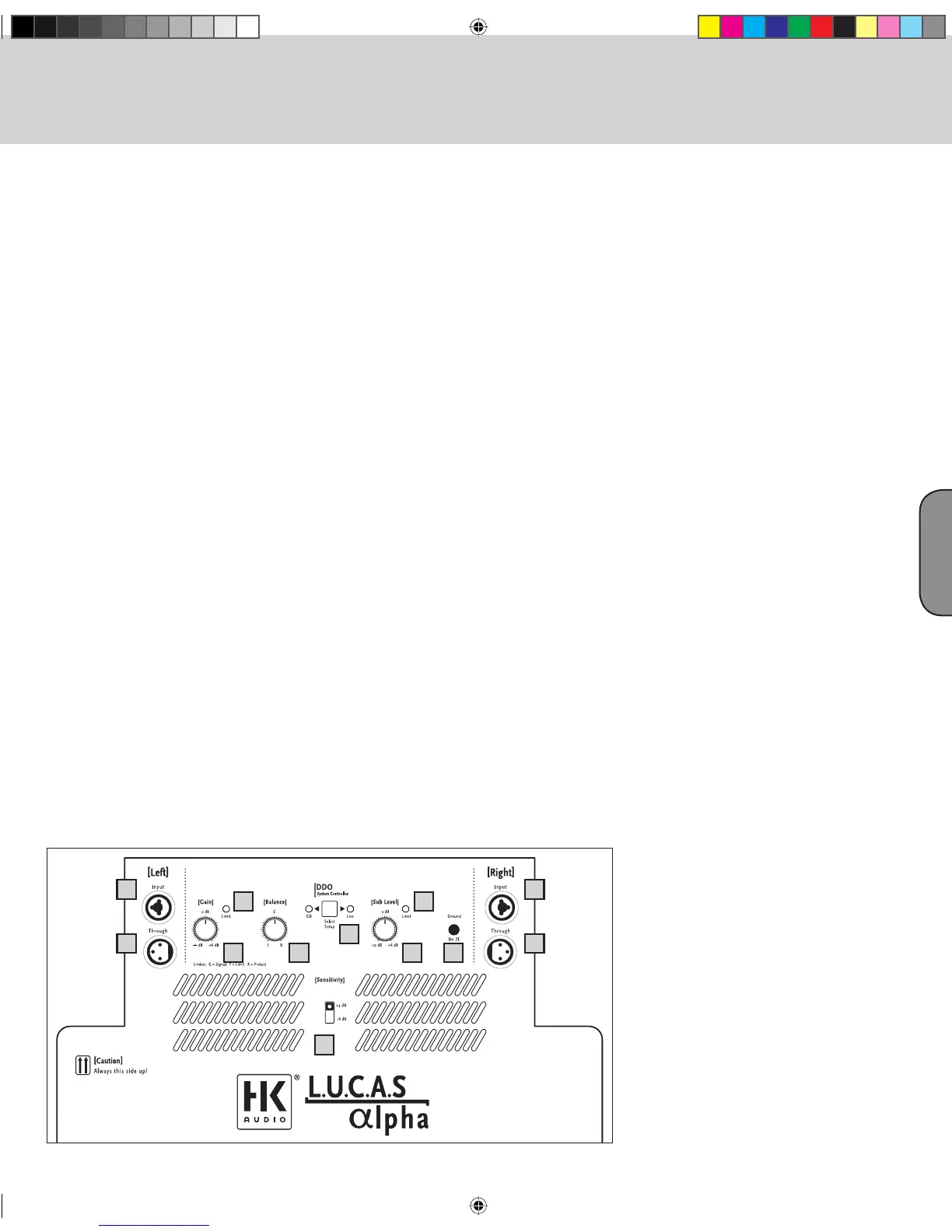

L.U.C.A.S ALPHA subwoofer
1 Input Left risp. Input Right (presa combinata XLR-
jack)
L.U.C.A.S ALPHA dispone di ingressi separati per il
canale sinistro e destro per collegare un mixer.
Collegamento: Collegate i cavi di segnale provenienti
dal vostro mixer (Master left/right, Line out o simili)
alle prese simmetriche Input utilizzando un cavo di
microfono XLR. La spina XLR deve essere cablata in
modo seguente: 1= Ground, 2= +, 3= -.
Potete anche utilizzare un cavo con jack stereo per
una simmetrica via di segnale. Per collegare segnali
non-simmetrici potete usare cavo jack mono.
La presa XLR è cablata secondo la norma internazi-
onale IEC 268- 12. Secondo questa norma, Pin 1 è
cablato con massa, Pin 2 col segnale positivo e Pin 3
con quello negativo. Nella presa jack stereo la punta
(tip) porta il segnale positivo e l’anello (ring) quello
negativo. Il manico (shaft) e collegato con la massa.
Se inserite un jack mono asimmetrico, l’ingresso si
adatta automaticamente al modo di utilizzo asim-
metrico.
2 Through Left, Trough Right
Collegamento: Uscita parallela per trasmettere il
segnale Line (sinistro risp. destro) ad altri sistemi,
singoli componenti, finali di potenza per monitor
ecc.
3 Limiter LED
Il “contagiri” del sistema attivo. Vi informano dello
stato di utilizzo. Troverete ulteriori informazioni
nella sezione informativa sui limiter LED.
4 Gain
Utilizzo: Chiudete il controllo Gain prima di
accendere il sistema (girare in senso antiorario).
Verificate che il sistema sia collegato coi satelliti e
che tutti gli altri componenti collegati siano attivi
prima di accenderlo. Vale a dire, sia il mixer, sia ogni
fonte di segnale collegata al mixer – come tastiere,
amplificatori per strumenti, processori di segnale
ecc. – devono essere accesi. Dopo aver acceso
l’impianto, girate il controllo Gain nella posizione
mezzogiorno (0 dB). Questo è il livello consigliato
se state usando un mixer col vostro impianto.
Nota: Se volete collegare un lettore CD o una
tastiera direttamente, in alcuni casi non potete
ottenere il volume massimo. Girate allora il controllo
Gain completamente in senso orario. Se si fanno
presenti distorsioni o saturazioni, dovete ridurre il
segnale di uscita della fonte di segnale. Se questo
non è possibile, regolate il segnale col controllo
Gain del L.U.C.A.S ALPHA. (Vedete anche Consigli e
stratagemmi)
5 Balance
Utilizzo: Girate il controllo Balance in senso anti-
orario o orario per cambiare il rapporto dei volumi
del canale sinistro e destro.
6 DDO™ Controller
Il controllo Select serve a cambiare fra i due modi
CD/Live.
Spie: I due Led colorati indicano il rispettivo preset
attivato del sistema (CD = blu / Live = giallo).
7 Subwoofer Level
Utilizzo: Nella posizione mezzogiorno, i volumi
del subwoofer e dei satelliti sono sintonizzati per
ottenere un suono omogeneo e bilanciato. Girando
il controllo Subwoofer Level in senso antiorario o
orario, potete – se necessario – abbassare il volume
del subwoofer (fino a -12 dB) oppure alzarlo (fino a
+6 dB).
8 Ground
Interruttore Ground per separare la massa del
segnale da quella della custodia nel caso si
presentino ronzii. Se si presenta un ronzio a
frequenze basse, azionate l’interruttore Ground.
Se questo non elimina il ronzio, controllate i cavi
collegati al L.U.C.A.S ALPHA e i segnali arrivando
al mixer (vedete anche Consigli e stratagemmi). A
interruttore premuto, la massa viene separata.
9 Sensitivity
Controllo per selezionare la sensibilità d’ingresso
a seconda I livelli di segnale dell’uscita di un mixer.
Potete scegliere fra una sensibilità di -6 dB (per
esempio: jack asimmetrico, consumer level) e
+4 dB (per esempio: XLR simmetrico, mixer
professionali).
Consiglio: Se usate un mixer professionale con
uscite simmetriche, conviene scegliere una sensi-
bilità di +4 dB. Di questo modo avete a disposizione
il completo spettro dinamico del vostro mixer
evitando eventuali saturazioni. Se state usando un
mixer con un livello di segnale minore (uscita jack
asimmetrica) dovete scegliere la posizione -6 dB.
1
2
3 3
4 5 7 8
6
9
1
2
Italiano
LUC_alpha_manu3.indd 39LUC_alpha_manu3.indd 39 27.04.2007 16:01:23 Uhr27.04.2007 16:01:23 Uhr
