HK Audio L.U.C.A.S SMART User Manual

L.U.C.A.S SMART Manual 1.0

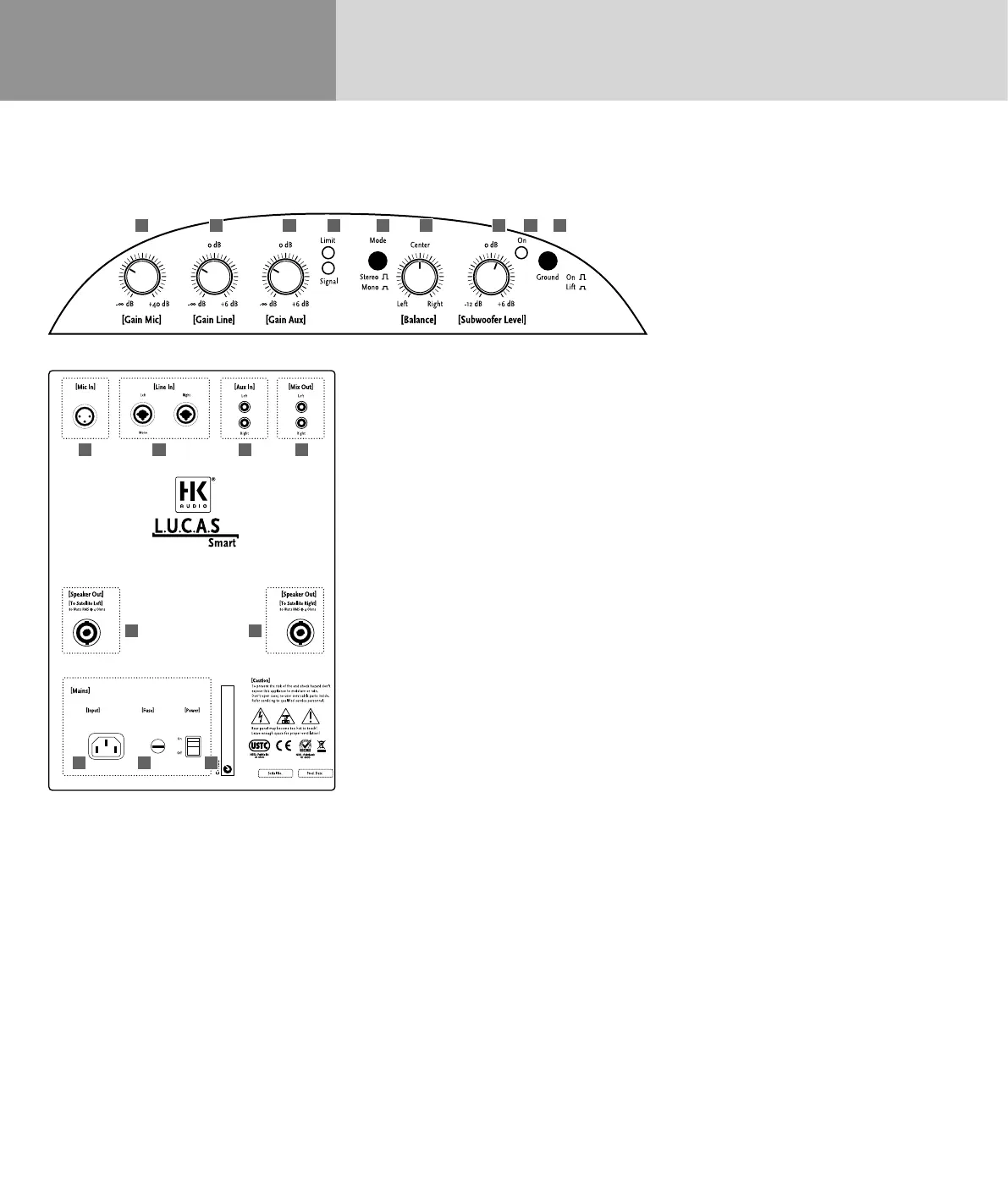

1 Die Bedienelemente
des L.U.C.A.S SMART
1 Gain Mic
Mit diesem Regler wird der Mikrofonpegel angepasst.
Hinweis: Der Mikrofon sowie der Line- und Aux In-
Eingang sind unabhängig voneinander regelbar und
können so gemischt werden.
2 Gain Line
Mit diesem Regler wird die Endstufe an den Pegel
des Eingangssignals angepasst – so lassen sich
Verzerrungen vermeiden, falls das Eingangssignal
zu hoch sein sollte.
3 Gain Aux
Mit diesem Regler wird die Endstufe an den Pegel
des Eingangssignals angepasst – so lassen sich
Verzerrungen vermeiden, falls das Eingangssignal
zu hoch sein sollte.
4 Limiter Status LEDs
Diese zweifarbigen LEDs zeigen den Status der
MultiBand Limiter an (Grün = Signal, die Limiter
arbeiten noch nicht / Gelb leuchtet ab und zu = die
Limiter arbeiten kurzzeitig / dauerhaft gelb = die
Limiter arbeiten ununterbrochen).
5 Mode
Falls nur ein Monosignal zur Verfügung steht, ver-
binden Sie dieses mit dem linken Eingang des Line
In bzw. Aux In. Drücken Sie den Mode-Schalter auf
Mono. Nun kann das (Mono-) Eingangssignal auf
beiden Signalwegen (links und rechts) wiederge-
geben werden.
6 Balance
Mit diesem Regler wird das Lautstärkeverhältnis
zwischen linkem und rechtem Kanal eingestellt.
7 Subwoofer Level
Mit diesem Regler wird die Lautstärke des Sub-
woofers angepasst.
8 Power On LED
Diese LED leuchtet, wenn der Power-Schalter (siehe
Rückseite) auf ON steht und entsprechende Netz-
verbindung besteht.
9 Ground
Ground-Lift-Schalter für die Trennung von Sig-
nal- und Gehäusemasse bei Brummproblemen. In
gedrücktem Zustand wird die Masse des NF-Signals
von der Gehäusemasse getrennt.
Achtung: Nie die Masse am Netzstecker abkleben
– Lebensgefahr!
10 Mic In
Elektronisch symmetrierte XLR-Eingangsbuchse zum
direkten Anschluss eines Mikrofons. (pin 1= Ground,
2= +, 3= -).
11 Line In Left/Right
Elektronisch symmetrierte Eingangsbuchse für das
Mischpult-Signal (pin 1= Ground, 2= +, 3= -).
Es kann ebenfalls ein Kabel mit Stereo Klinkenstecker
verwendet werden (Tip = +, Ring = -, Shield = Ground).
12 Aux In
Cinch-Eingangsbuchse für das (DJ-) Mischpult/
CD-Player-Signal .
13 Mix Out
Misch-Ausgang zur Weiterleitung der Line, Aux
In- und Mic In-Signale, z.B. an ein Tape Deck, MD-
Recorder oder auch an weitere L.U.C.A.S SMART
Systeme.
14 To Satellite Left/Right
Verbinden Sie die Speakon
®
Ausgangsbuchsen mit
den L.U.C.A.S SMART Satelliten.
1 2 3 4 5 6 7 8 9
10 11 12 13
14
1516 17
14
