HMS BE4200 - Montážní Pokyny

15
Výkre
s 1
Výkre
s 2
Výkres
3

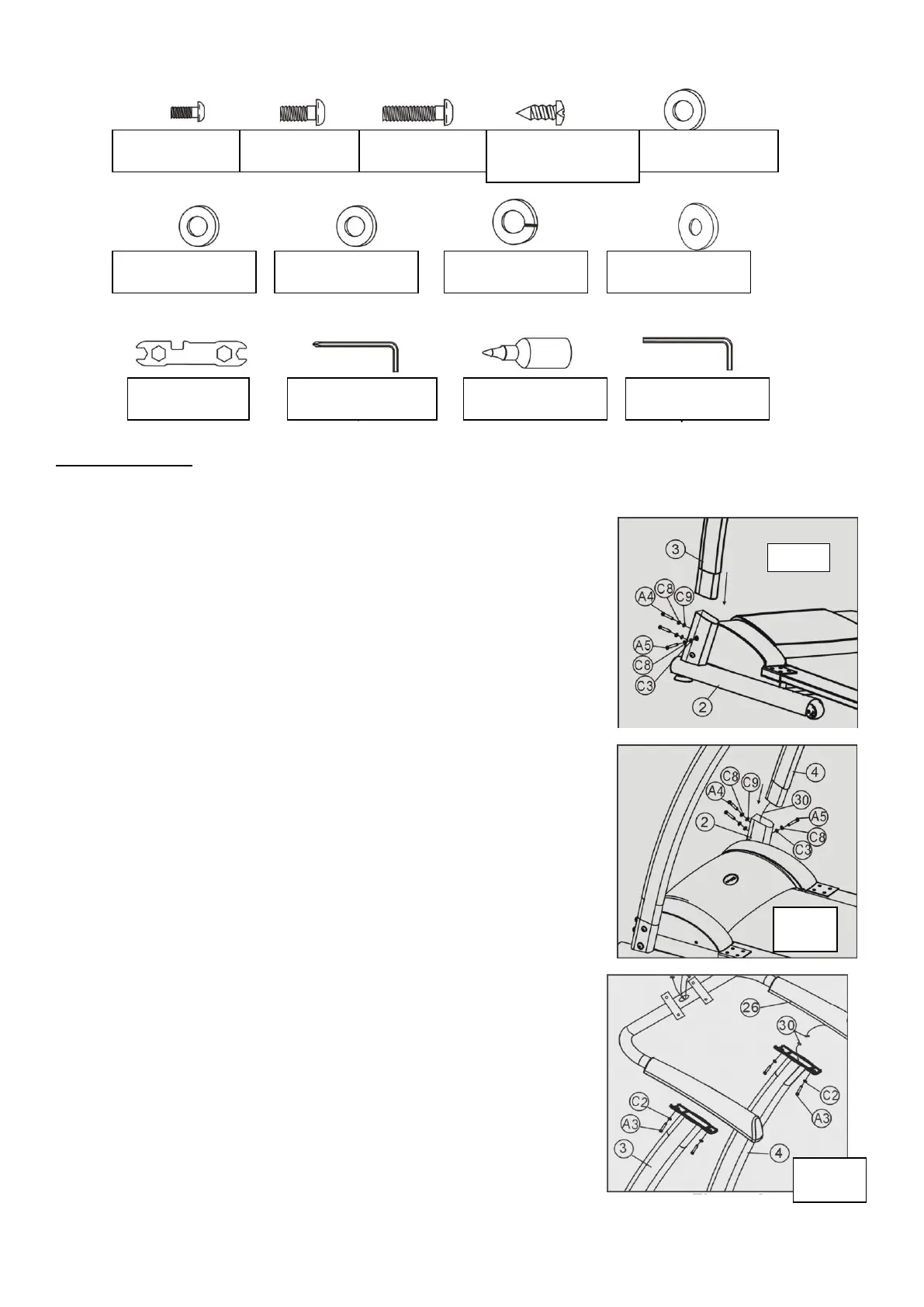

MONTÁŽNÍ POKYNY
Před zahájením montáže ujistěte se, že mate dost místa.
Doporučujeme provádění montáže dvěma osobami.
Podpěry jsou označený symboly „L” (levá) a „R” (pravá).
KROK 1. MONTÁŽ LEVÉ PODPĚRY.
Zasuňte levou podpěru (3) dovnitř nosního rámu (2). Spojte obě částí dvěma šrouby
(A4), podložkami (C8) a (C9) (ve předu) a také šroubem (A5) a podložkami (C8) a (C3)
(na boku). Šrouby příliš nedotahujte.
KROK 2. MONTÁŽ PRAVÉ PODPĚRY
Zasuňte kabel (30) do otvoru v pravé podpěře (4). Zasuňte pravou podpěru dovnitř
nosního rámu (2). Spojte obě částí dvěma šrouby (A4), podložkou (C8) a (C9) (ve předu)
a také šroubem (A5), podložkou (C8) a (C3) (na boku). Šrouby příliš nedotahujte.
KROK 3. MONTÁŽ PODPĚRY ŘÍDÍTEK
3. Spojte kabel (30) z pravé podpěry s kabelem (30) ve krytu řídítek (26).
Přebytečnou délku kabelu schovejte uvnitř levé podpěry.
4. Přišroubujte podpěru řídítek (7) k levé a pravé podpěře (3 a 4) pomocí čtyř
souprav šroubů (A3) a podložek (C2). Následně řádně dotáhnete všechny
šrouby zmíněné v tom a předchozích krocích.
(A3) šroub M6x16
4 ks.
(A4) šroub M8x16
4 ks.
(A5) šroub M8x40
2 ks.
(A12)
Samozabezpečující
vrut ST4.2x16
4 ks.
(C1) Podložka Ф4
4 ks.
(C2) podložka Ф6 4
ks.
(C3) podložka Ф8 2
ks.
(C8) podložka Ф8 6
ks.
(C9) podložka Ф8 4
ks.
(D1) Klíč
1 ks.
(D2) Šroubovák
(S=5) 1 ks.
(D3) Lahvička s
mazivem 1 ks.
(D4) Klíč (S=6) (S=5)
2 ks.
