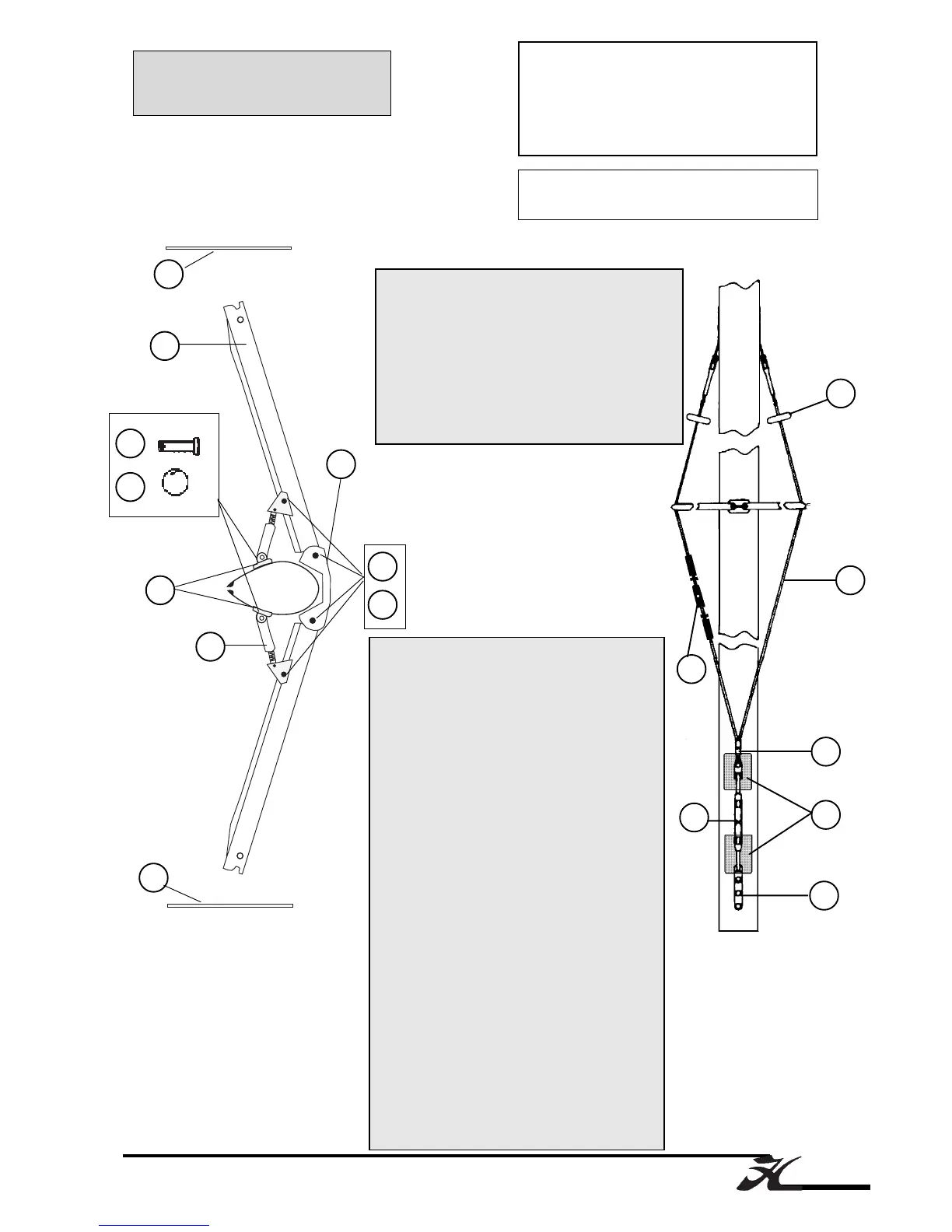

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)
12
Hobie FX-One
Barre de flêche et cables
Spreaders and diamond wires
Saling und Diamondwant
99064050 : KIT BARRE DE FLECHE cplt
SPREADER ASSEMBLY
SALING BAUSATZ
5 - 17560590: Cable de flèche
Diamond wire
Diamondwant
6 - 99064020 : Vis D4 barre de flèche 03
Screw D4
Schraube D4
7 - 99226003 : Ecrou indessérable D4
Nylstop nut D4
Selbstsichernde Mutter
8 - 99064010 : Axe percé barre de flèche
Spreader clevis pin
Salingachse
9 - 99064015 : Anneau brisé
Split ring
Ringsplint
10- 99180020 : Ridoire à vis 2 câbles
Adjuster with screw 2 wires
Locheisen 2 Käbel
11- 99180015 : Tole + axe ridoir câble de flêche
Diamond anchor plate + pin
12- 99180010 : Tole réglage câble de flêche
Shield plate
Einstellplatte
13- 99180005 : Ridoir à vis câble de flêche
Turnbuckle
Salingspanner
14- 18080502 : Barette ridoir
(x2) Turnbuckle anchor plate
Salingspanner-Verankerung
15- 18060563: Kit protège foc
Plastic roller-diamond wire
Kit Fockschutz Trentec
16-99056271 : Lien fixation câbles flèche
(x10) Securing thin wire
Sicherung dünnen Kabel
1 - 99064035 : Kit barre de flèche alu
Spreader assembly
Salingbausatz
2 - 99064025 : Ferrure inox barre de flèche AV
Spreader front attachment bracket
Salingarm Flansch vorne
3 - 99064030 : Ferrure alu barre de flêche AR
Spreader rear attachment bracket alu
Salingarm Flansch alu hinten
4 - 99064005 : Ensemble ridoir et support alu
Spreader rake adjuster barrel
10
11
12
14
15
13
2
1
3
4
16
5
8
9
6
7
Mât FX depuis 2003/
FX mast since 2003
16
