Hofmann Megaplan megamount 601 - DESCRIZIONE DELLA MACCHINA Pag; Description of the Machine

7
G) Griffe di bloccaggio
I) Torretta integrale
L) Pistoletta di gonfiaggio
M) Braccio operante
N) Palo orizzontale
P) Palo verticale
Q) Alimentazione aria
R) Stallonatore
S) Appoggio ruota
T) Leva alzatalloni
U) Pedale comando stallonatore
V) Pedale comando griffe
Z) Pedale rotazione piatto autocentrante
con doppia velocita'
H) Pedale comando ribaltamento palo
Y) Piatto autocentrante
K) Pulsante bloccaggio
1. DESCRIZIONE DELLA MACCHINA - DESCRIPTION OF THE MACHINE
1. DESCRIPTION DE LA MACHINE - BESCHREIBUNG DER MASCHINE
G) Clamps
I) Mounting head
L) Airline gauge
M) Mounting bar
N) Horizontal arm
P) Vertical arm
Q) Air supply
R) Bead breaker
S) Wheel support
T) Bead lifting lever
U) Bead breaker control pedal
V) Clamp control pedal
Z) Reverser control pedal
with 2 speed
H) Tilting arm pedal
Y) Turntable
K) Locking button
G) Mors de blocage
I) Tête de montage
L) Pistolet de gonflage
M) Barre de montage
N) Bras horizontal
P) Bras vertical
Q) Raccord air comprimé
R) Détalonneur
S) Supports de roue
T) Levier démonte-pneus
U) Pédale de commande du détalonneur
V) Pédale de commande des mors
Z) Pédale de commande de l’inverseur
avec 2 vitesses
H) Pédale de commande de basculement du bras
Y) Plateau à centrage automatique
K) Poignée de blocage
G) Spannklauen
I) Montierfuß
L) Reifenfülldruckgerät
M) Werkzeugarm
N) Horizontalstab
P) Kipparm
Q) Druckluftanschluß
R) Abdrückblatt
S) Radanschläge
T) Hebel zur Wulstanhebung
U) Steuerpedal Abdrückblatt
V) Steuerpedal Spannklauen
Z) Pedalsteuerung zur Drehung des
Zentriertisches mit zwei
Geschwindigkeiten
H) Kipparmschwenkung
Y) Zentriertisch
K) Sperrdrucktaste

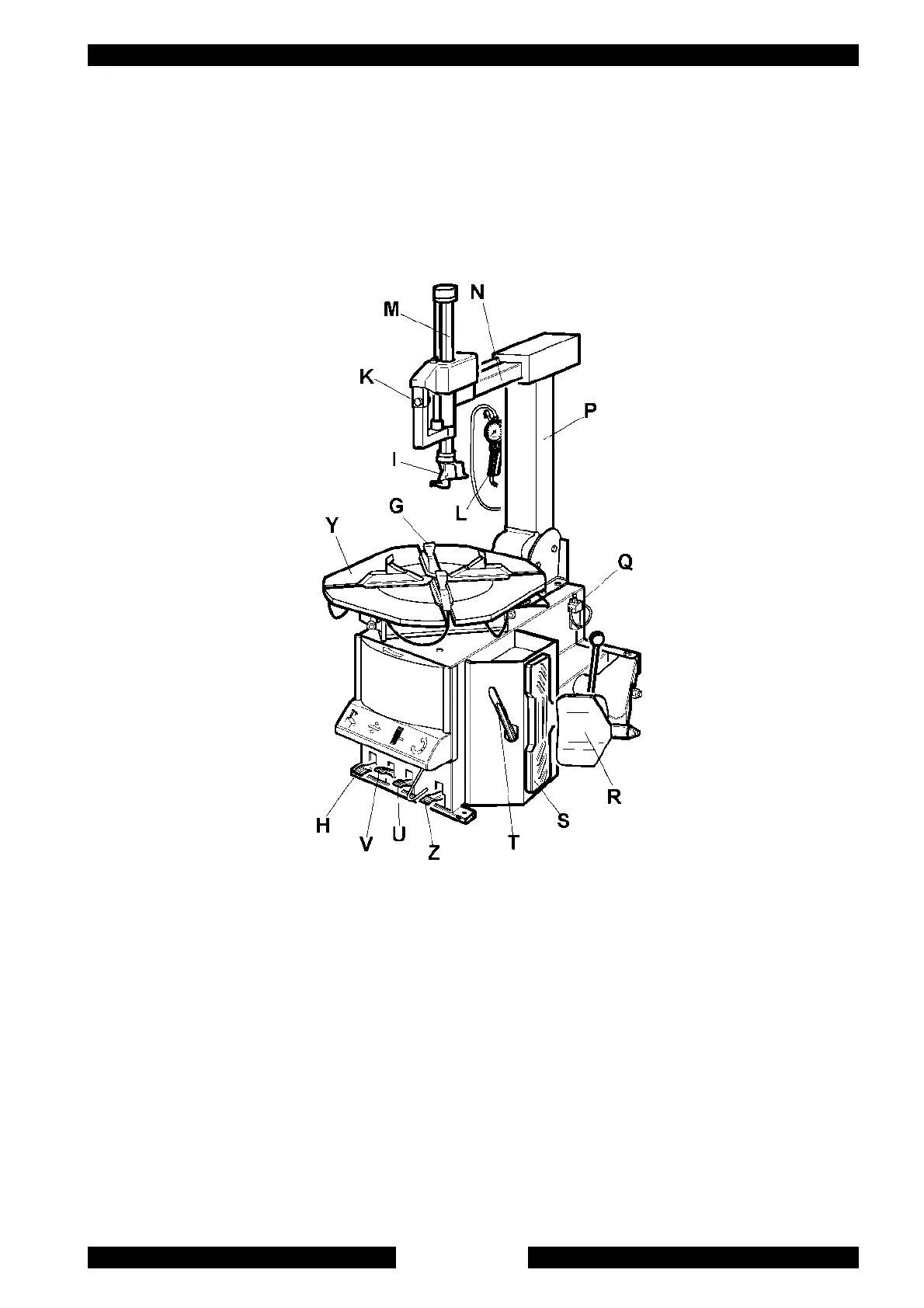

Fig. 1/ Abb. 1
