12

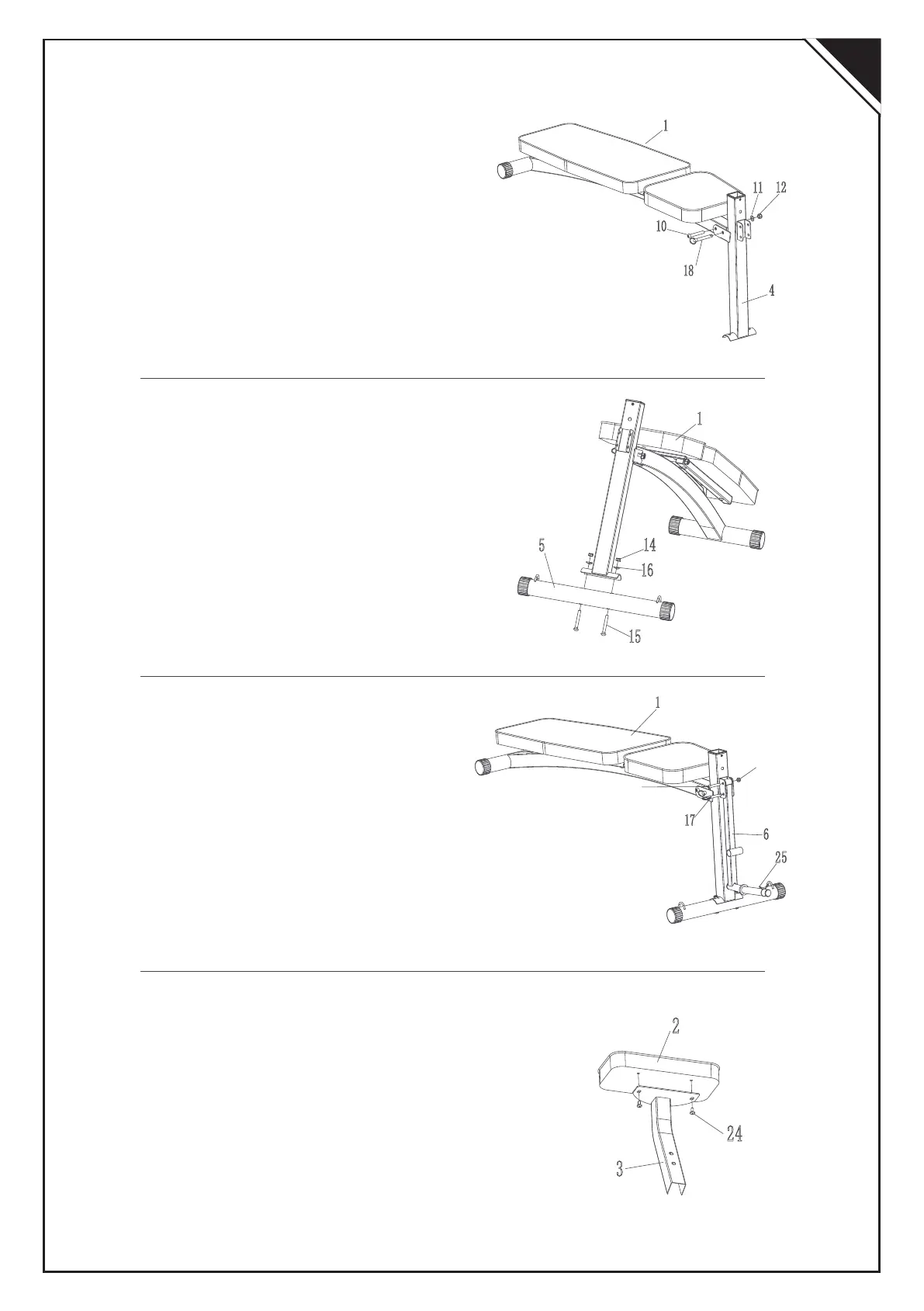

Procedimento de montagem (2)
Montar a perna da base do tubo No. 5 na armação
principal No. 1 usando duas porcas de fixação No.
14, duas anilhas curvas No. 16 e dois parafusos
de colarinho de cabeça redonda No.15, usar uma
chave de extremidade aberta 13-17 (No.21) para
apertar a porca no sentido dos ponteiros do
relógio.
Procedimento de montagem (3)
Montar o tubo de suporte exterior No. 6 na
estrutura principal No. 1 com contraporca M8
(pré-instalada) usando a chave hexagonal No.
19-5 e a chave de fenda de boca aberta 13-17
(No.21) para apertar o parafuso de cabeça
redonda no sentido dos ponteiros do relógio.
Inserir o pino curto Φ8 (No.17) no orifício como
mostra a figura e fixá-lo na moldura principal.
Parafuso de cabeça
redonda
Contraporca
Procedimento de montagem (4)
Utilize a chave Allen 5 (No. 19) para afrouxar os
parafusos de cabeça redonda M6 x 12 (No.24) na
placa de suporte e coloque a placa de suporte No. 2
sobre a montagem do tubo conetor No. 3 e aperte
novamente.
Procedimento de montagem (1)
Montar o tubo de ligação frontal No. 4 na
armação principal No. 1 com um parafuso de
cabeça plana hexagonal M10 x 70 (No. 10), uma
almofada plana Φ10 (No.11) e uma contraporca
M10 (No. 12), uma chave hexagonal (No. 20) e
uma chave aberta 13-17 (No.21) puxar a chave
para apertar a porca no sentido dos ponteiros do
relógio, e finalmente inserir o pino Φ10 (No.18)
no orifício como mostra a figura e fixá-lo à
armação principal.
PT
