13
Porca de Botão
Parafuso

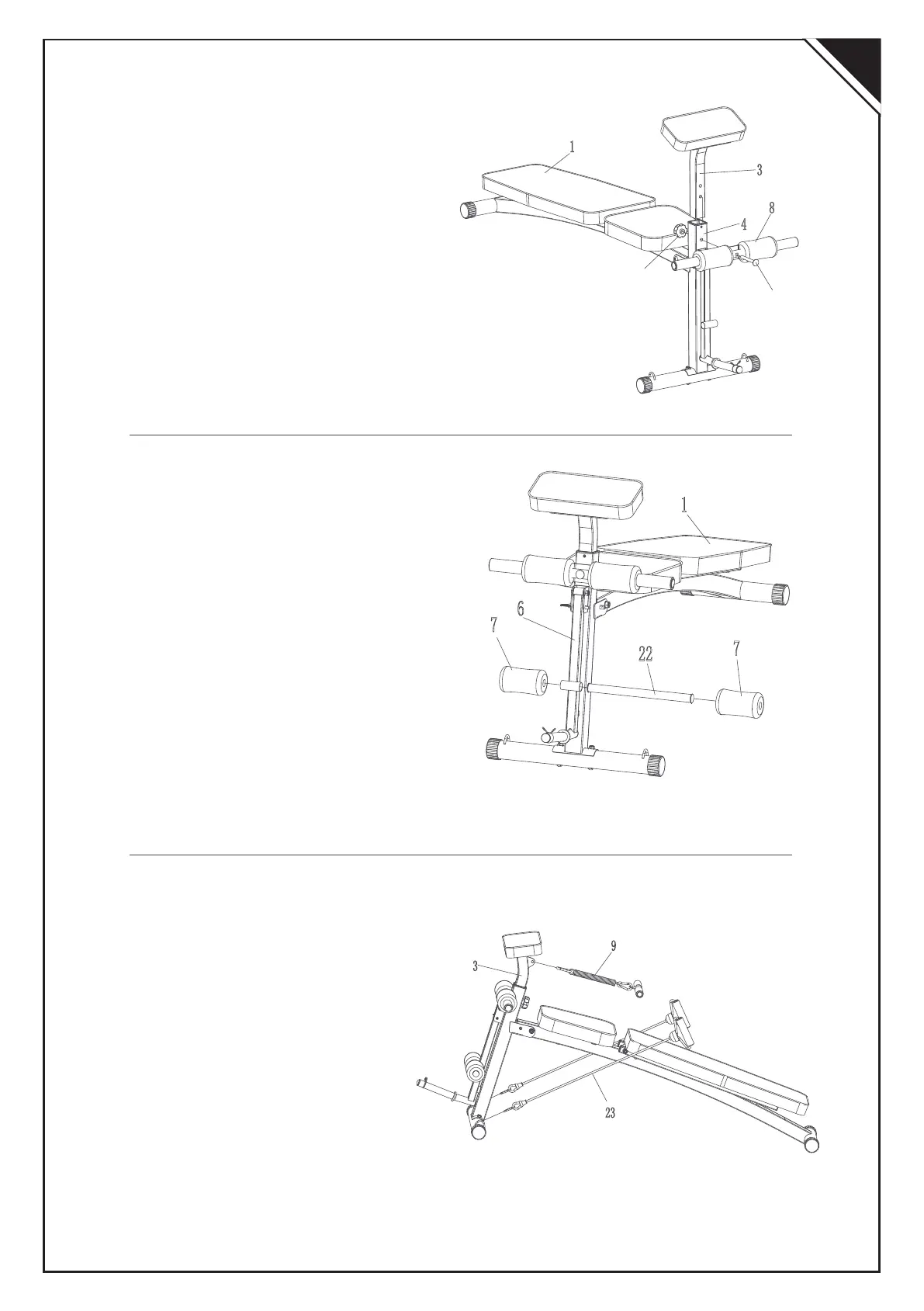

Procedimento de montagem (7)
Pendurar a fivela do conjunto do guiador No.
9 no conetor do tubo de suporte No. 3 e,
finalmente, pendurar as cordas No. 23 no
tubo de base, conforme mostrado. Neste
momento, a montagem está completa.
Procedimento de montagem (5)
Inserir o tubo conetor de suporte No. 3 na
armação principal No. 1 como mostra a
figura e soltar a porca de botão no tubo
longo No. 8. Passar o tubo conetor de
suporte frontal No. 4 e o tubo conetor de
suporte No. 3 e a porca de botão no
parafuso.
PT
Procedimento de montagem (6)
Inserir o tubo de espuma No. 22 no tubo
de suporte exterior No. 6 e inserir as
espumas em cada extremidade No. 7.
