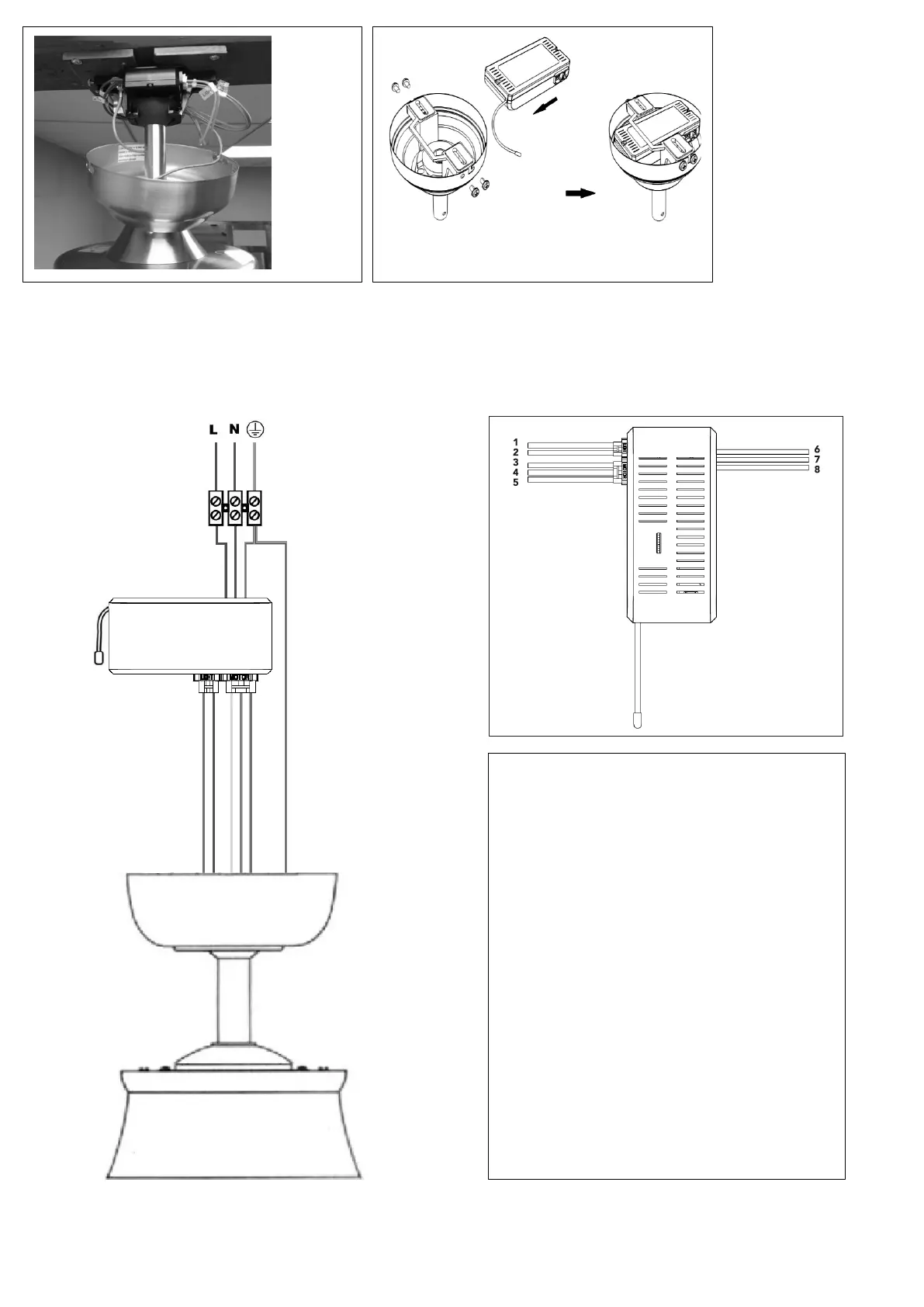

10.Collocare il ricevitore remoto al centro del montante e collegare i cavi secondo le istruzioni.
Alimentazione dal soffitto (230V/50Hz)
11.Schema di collegamento del telecomando.
14
Non è necessario lasciare l'antenna fuori dalla
presa
Parti:
1: Cavo sottile L (Rosso)
2: Cavo sottile N (Blu)
3: Cavo fase motore U (Grigio)
4: Cavo fase motore V (Giallo)
5: Cavo fase motore W (Rosso)
6
AC IN L (Marrone)
7
AC IN N (Blu)
8
Cavo di messa a terra (Verde & Giallo)
MOTORE
RICEVITORE
Antenna
