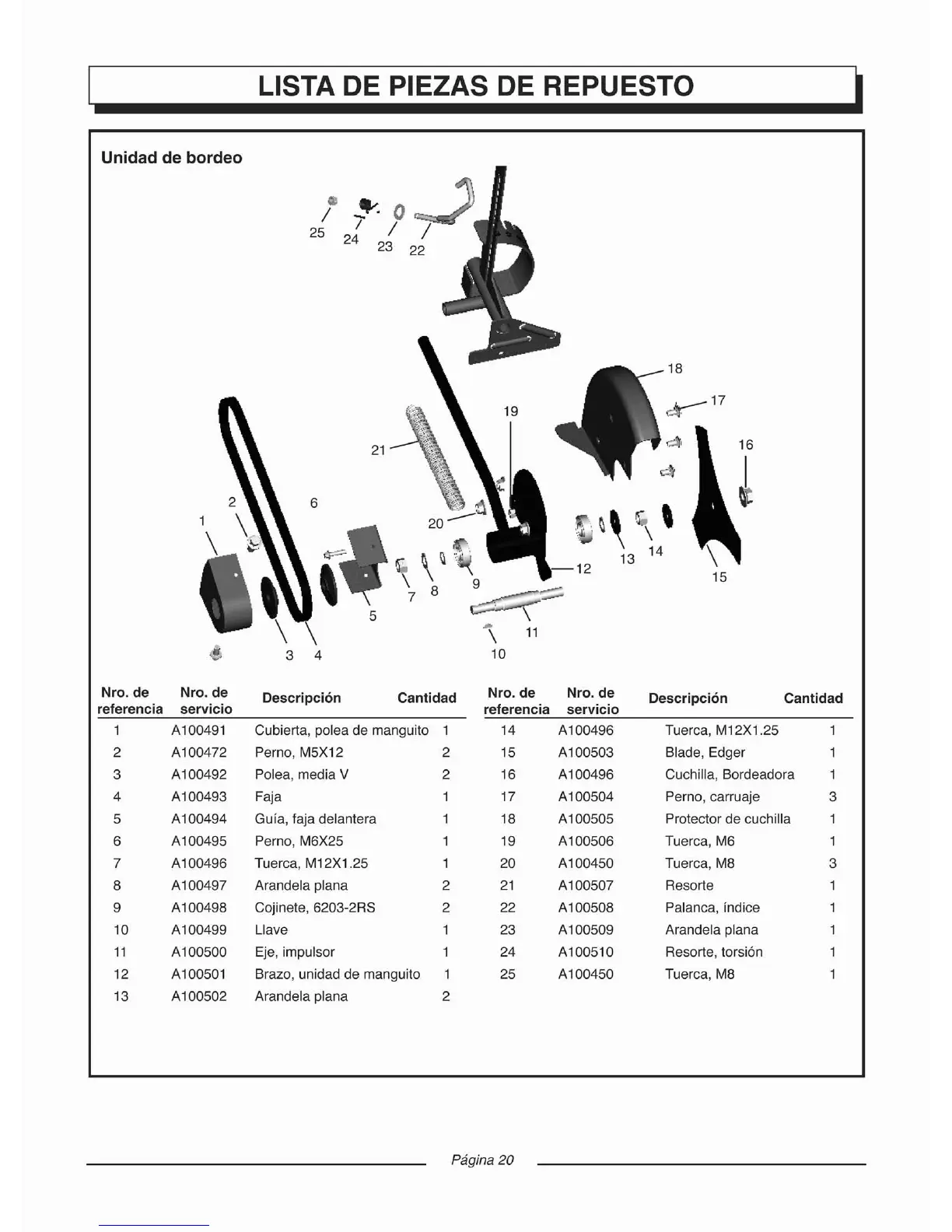

Unidad de bordeo
L1STA DE PIEZAS DE REPUESTO
I ~ O ~
25 2: I /
23 22
18
~ 17
. ~ .
~ , ~ \ '
\ ~ .: 13 14
r. - 12
\ 8 9
.--
7
~-
5
#
11
\
.i
10
v
Nro .de Nro. de
Descripci6n Cantidad
Nro . de Nro .de
Descnpcion Ca ntidad
referencia servicio referencia serv icio
1 A100491 Cubierta, polea de manguito 1 14 A100496 Tuerca, M12X1.25 1
2
A100472
Perno. M5X12 2
15
A100503
Blade, Edger
1
3 A100492 Polea, media V 2 16 A100496 Cuchilla, Bordeadora 1
4 A100493 Faja 1 17 A100504
Perno, carruaje 3
5
A100494 Guia, faja delantera 1 18 A100505 Protector de cuchilla 1
6 A100495 Perno. M6X25 1 19 A100506 Tuerca, M6 1
7 A100496 Tuerca, M12X1.25 1 20 A100450 Tuerca, M8
3
8
A100497 Arandela plana 2 21 A100507 Resorle 1
9 A100498
Cojinete, 6203-2RS
2 22 A100508 Palanca, indice 1
10 A100499
L1 ave 1 23 A100509 Arandela plana 1
11 A100500 Eje, irnpulsor 1 24 A100510 Resorle, torsion 1
12 A100501 Brazo, unidad de manguito 1 25 A100450 Tuerca, M8 1
13 A100502 Arandela plana 2
Pagina 20
