WARTUNGSHINWEISE
[3]
[4]
PDE - QDE
[1]
[2]
SQE - SDE
[3]
4
SQE - SDE
[9]
[
]
[8]
[9]
[7
[5]
[6]
D
0
1
1
0

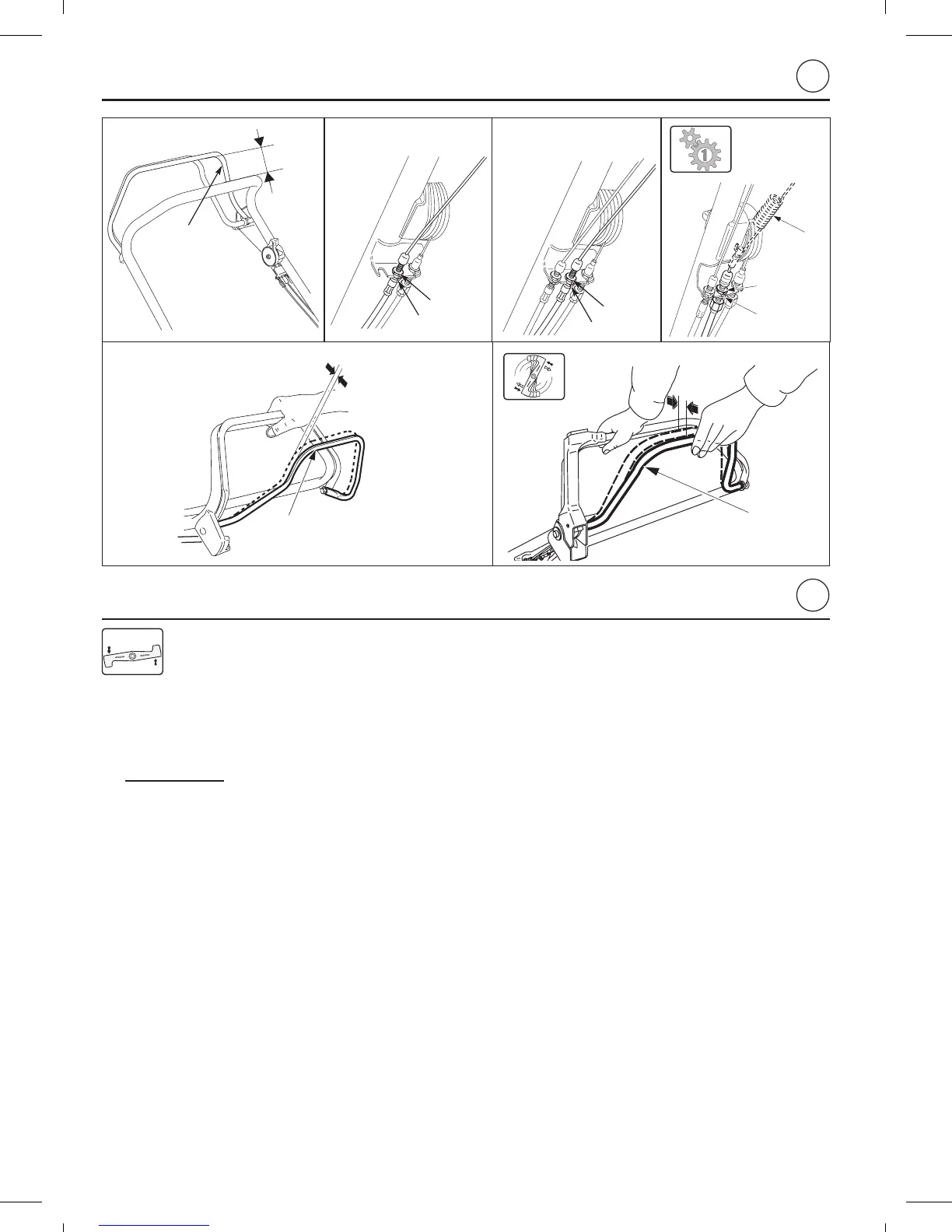

EINSTELLUNG DES SPIELS VOM BEDIENHEBEL DES MESSERSTOPS
1. Den Motor abstellen und den Zündkerzenstecker abziehen.
2. Den Schwungradbremshebel [1] lösen und sicherstellen, daß beim Anziehen des Zugsells
ein starker widerstand spübar ist.
AndernFalls:
3. Den Abstand zwischen dem Ende des Hebels und dem Griff messen [2] = 85-95 mm.
4. Falls eine Einstellung erforderlich ist, die Sicherungsmuttern lösen [3] und den gewünschten
Abstand einstellen. Die Sicherungsmuttern festziehen und den Abstand erneut prüfen.
5. Nach dem Starten des Motors den Hebel der Messerbremse loslassen. Prüfen, ob Motor
und Messerdrehung durch Freigabe des Hebels abgestellt werden. Andernfalls ist der
Rasenmäher in eine autorisierte Honda Service-Werkstatt zu bringen.
EINSTELLEN DES FAHRKUPPLUNGSSPIELS (Modelle mit Radantrieb)
Durch kraftloses Hin-und Herbewegen des Fahrkupplungs hebels [9] feststellen.
1. Kontermutter [5] mit einem Gabelschlüssel [10 mm] lockern.
2. Einsteller hinein- oder herausdrehen [6], um ein Spiel zwischen 5 und 10 mm.
3. Kontermuttern wieder anziehen [5] und Spiel nachprüfen [8].
58
