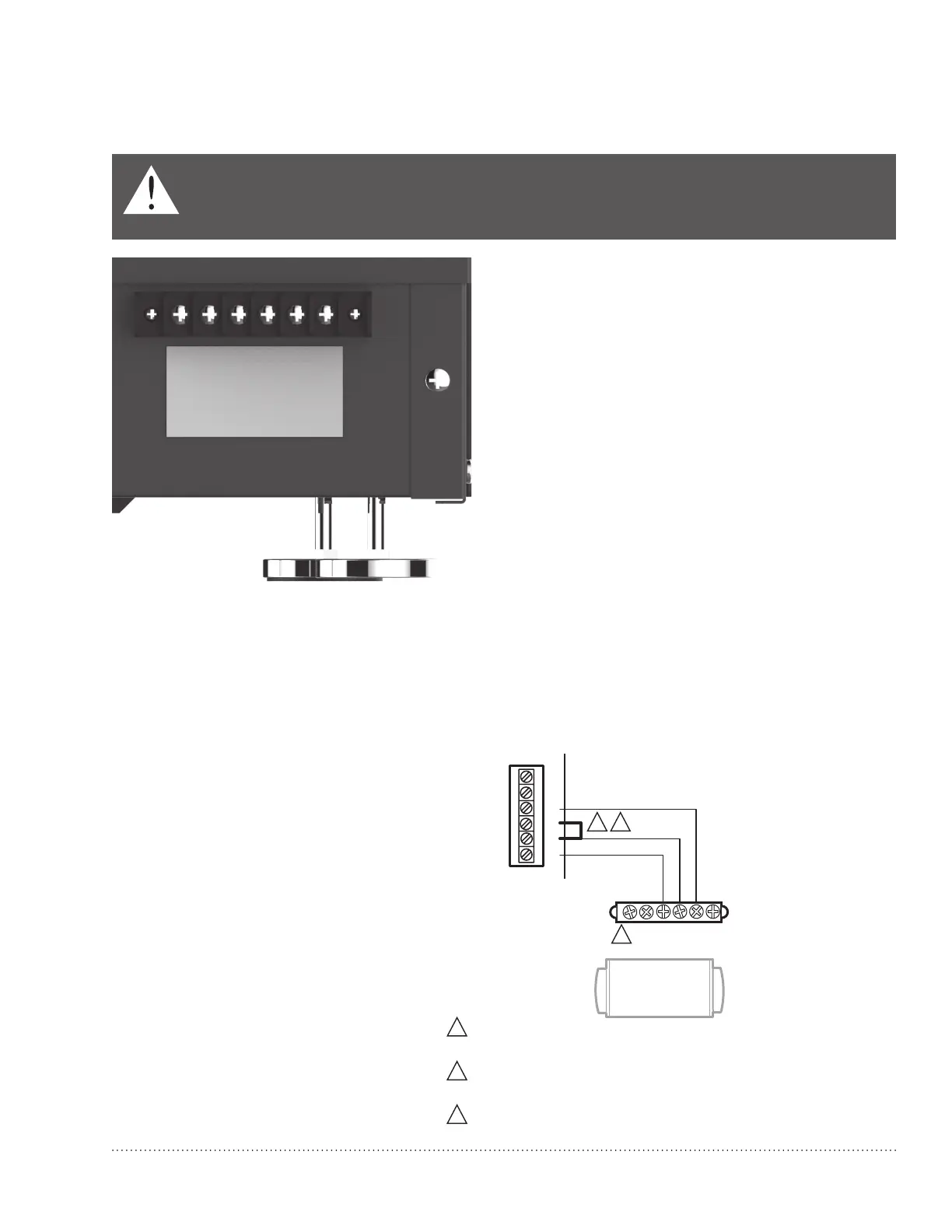

Description des bornes
REMARQUE : Les vis externes sur le bloc de
connexion fixent le bloc au châssis. Elles ne sont
pas destinées au câblage.
Une borne pour fils électriques est située sur le
panneau latéral du déshumidificateur.
Les six bornes pour le bloc de connexion (de
gauche à droite sur l’illustration) sont :
FL
OAT:
Flot
teur ou capteur d’eau basse tension
externe (deux bornes). Utiliser le
contacteur normalement fermé.
DHUM:
F
onctionnement du compresseur et du
ventilateur pour la déshumidification
R:
S
ortie de 24 V pour le DR90/DR120
F
AN:
Activ
ation du ventilateur uniquement
pour la ventilation
C:
S
ortie de 24 V pour le DR90/DR120
Des appareils de 24 V externes peuvent être
alimentés avec les bornes R et C (20 VA max.).
Câblage
Câbler le DR90A3000/DR120A3000 conformément au schéma s’appliquant au
fonctionnement désiré.
Système d’humidification DR90A3000/DR120A3000 33-00298EFS—09
8
Respecter ce schéma si un
thermostat Prestige™
est utilisé.
DÉSHUMIDIFICATEUR
DHUM
+
+
R
FAN
C
FLOAT
DANS CE SCHÉMA, LA BORNE U1 COMMANDE LE DÉSHUMIDIFICATEUR
DR90/DR120 POUR LA DÉSHUMIDIFICATION ET LA BORNE U2 COMMANDE LE
DR90/DR120 POUR LA VENTILATION.
PLACEZ UN CAVALIER SUR LE MODULE D’INTERFACE D’ÉQUIPEMENT
MONTRÉ, UNIQUEMENT LORSQUE VOUS UTILISEZ LE DR90/DR120 POUR LA
VENTILATION ET LA DÉSHUMIDIFICATION.
SI UN CONTACTEUR À FLOTTEUR N’EST PAS UTILISÉ, AJOUTER UN FUSIBLE
1
2
1
2
3
3
U3
U3
U2
U2
U1
U1
MISE EN GARDE : Risque de basse tension.
Peut endommager l’équipement.
Débrancher l’équipement de CVCA avant de commencer l’installation.
