Descripción de las terminales
NOTA: Los tornillos externos del bloque terminal
aseguran el bloque al chasis. No se utilizan para el
cableado.

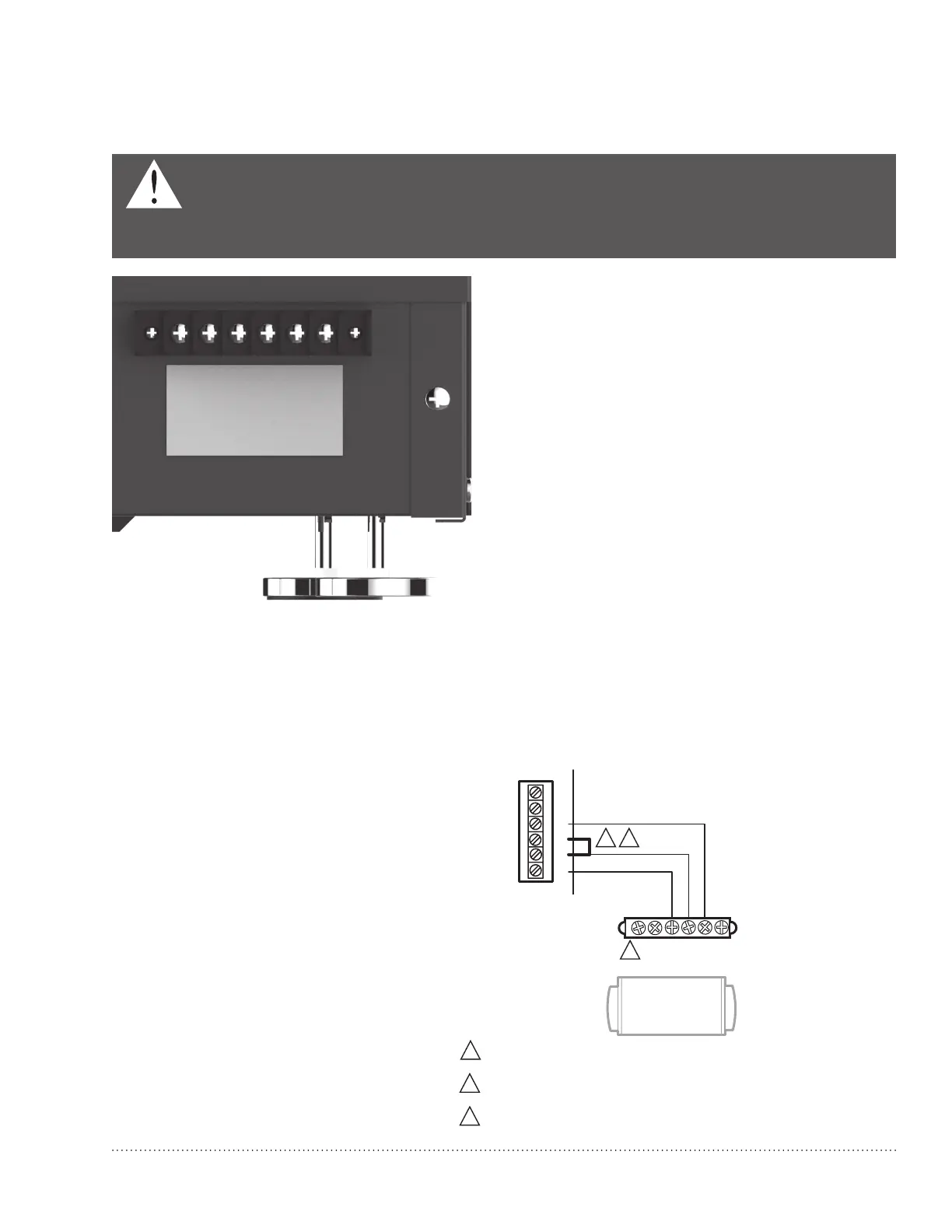

Hay un bloque de terminales de cableado en el
panel lateral de la unidad deshumidificadora.
Los seis terminales del bloque terminal (de
izquierda a derecha en la foto) son:
FL
OAT:
Interruptor externo del flotador de
bajo voltaje o sensor de ag
ua (dos
terminales). Utilice el interruptor
normalmente cerrado.
DHUM:
(deshumidificador) F
uncionamiento
del compresor y del ventilador para la
deshumidificación
R:
Salida del DR90/120 24V
F
AN:
(ventil
ador) Activación del ventilador
únicamente para ventilación
C:
Salida del DR90/120 24V
L
os dispositivos externos de 24V pueden
alimentarse en los terminales R y C (20VA máx.).
Cableado
Conecte el DR90A3000/DR120A3000 según el diagrama que se aplique al funciona-
miento que usted desee.
Sistema de humidificación DR90A3000/DR120A3000 33-00298EFS—09
8
Siga este diagrama si utiliza el
termostato Prestige™.
DHUM
+
+
R
FAN
C
FLOAT
EN ESTE DIAGRAMA, U1 CONTROLA DR90/DR120 PARA
DESHUMIDIFICAR Y U2 CONTROLA DR90/DR120 PARA VENTILAR.
INSTALE UN PUENTE EN EIM COMO SE MUESTRA, SOLO CUANDO USE
DR90/DR120 PA
RA LA VENTILACIÓN ADEMÁS DE LA DESHUMIDIFICACIÓN.
SI NO SE UTILIZA UN INTERRUPTOR DE FLOTADOR, CONECTE LOS
TERMINALES DE FLOTADOR.
1
2
1
2
3
3
U3
U3
U2
U2
U1
U1
DEHUMIDIFIER
PRECAUCIÓN: Peligro de bajo voltaje.
Puede dañar el equipo.
Desconecte el equipo de calefacción, ventilación y aire acondicionado (HVAC) antes de
comenzar la instalación.
