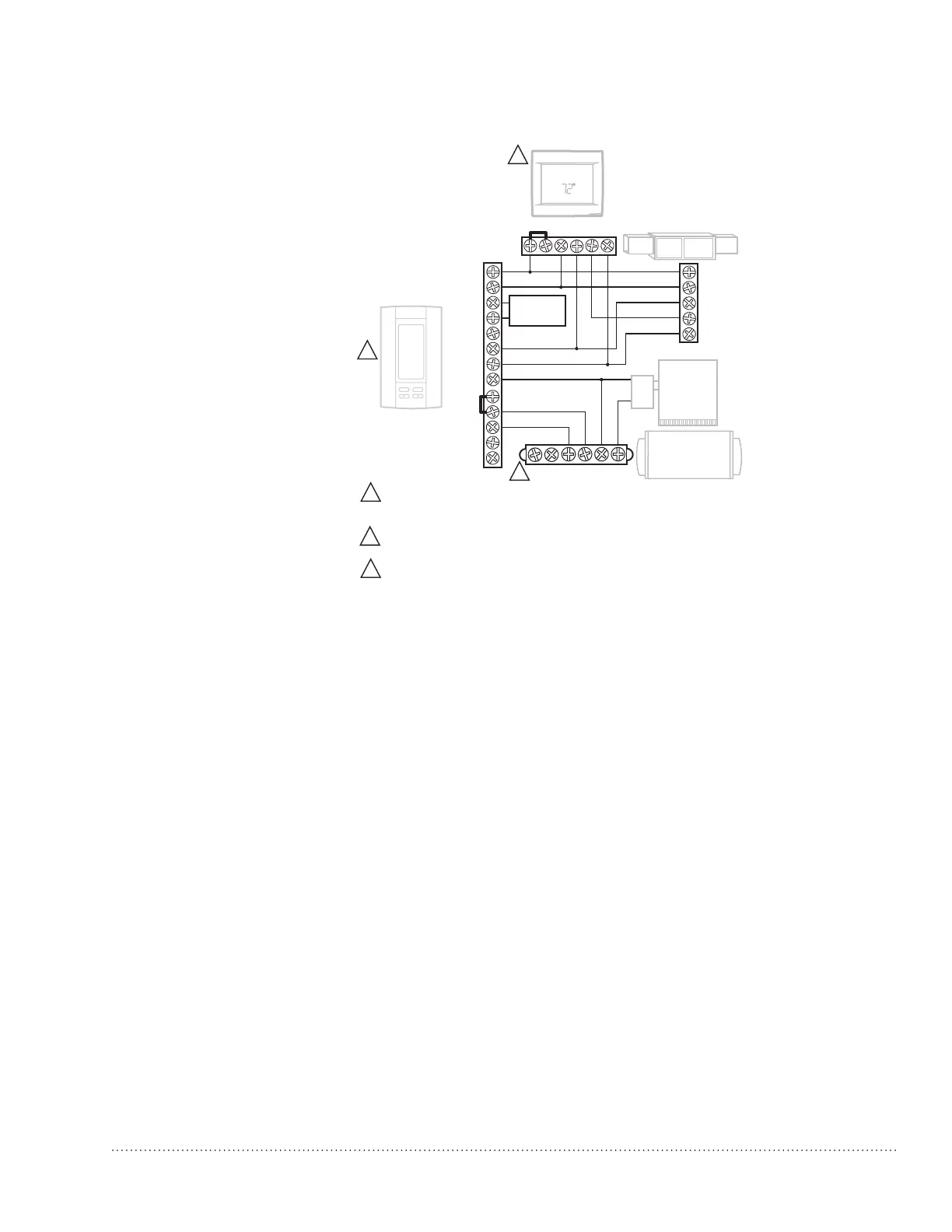

Cableado (continuación)
Siga este diagrama si utiliza
el DR90/120A3000 con un
deshumidistato eléctrico,
tal como el DG115 IAQ
(DG115EZIAQ).
HVAC (EQUIPO DE CALEFACCIÓN,
VENTILACIÓN Y AIRE ACONDICIONADO)
TERMOSTATO
GYWRRc
MS36856
SI SE UTILIZA UN TERMOSTATO QUE NO SEA EL TH5110, TH5220, TH5320, TH6110, TH6220,
TH6320, TH8110, TH8320 O TH8321, ES POSIBLE QUE SEA NECESARIO UTILIZAR UN RELÉ
PARA AISLAR EL CABLE G.
P
ROGRAME LA CONFIGURACIÓN ISU DE 60 A Ø PARA HACER QUE EL VENTILADOR DEL
SISTEMA SE ENCIENDA CUANDO SE ACTIVE LA DESHUMIDIFICACIÓN.
SI NO SE UTILIZA UN INTERRUPTOR DE FLOTADOR, CONECTE LOS TERMINALES DE
FLOTADOR.
C
R
C
W
Y
G
R
C
SENSOR
SENSOR
SWITCH
W
G
VENT
VENT
DEHUM
DEHUM
HUM
HUM
SENSOR DE
EXTERIORES
(INCLUIDO)
EARD6TZ
TrueIAQ
1
1
2
2
DESHUMIDIFICADOR
DHUM
+
+
R
FAN
C
FLOAT
3
3
Sistema de humidificación DR90A3000/DR120A3000 33-00298EFS—09
