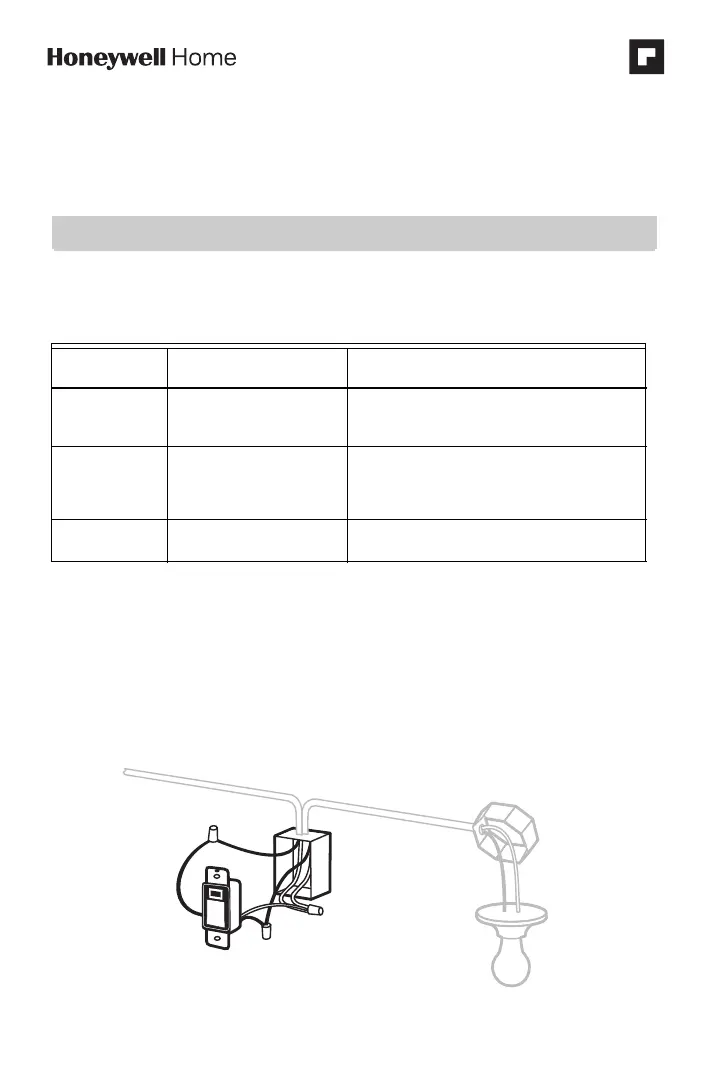

MODE D’INSTALLATION ET D’EMPLOI
RPLS730B / RPLS731B
Interrupteur mural
programmable
APPLICATIONS
L’interrupteur mural programmable RPLS730B / RPLS731B a été conçu pour
commander des appareils d’éclairage et des moteurs.
INSTALLATION
REMARQUE : Cet interrupteur ne peut être utilisé s’il n’y a pas au moins deux
fils blancs raccordés par un connecteur dans la boîte élec-
trique.
1. Mettre le circuit hors tension à partir du disjoncteur afin d'éviter tout
risque de choc électrique.
2. Enlever l’interrupteur existant.
3. Installer le nouvel interrupteur.
4. Remettre le circuit sous tension à partir du disjoncteur.
Type de
charge Charge maximale Exemples
Charge
résistive
2400 W (20 A @ 120 V) • éclairage incandescent
• éclairage halogène
• chauffe-moteur
Charge
inductive
2400 W (20 A @ 120 V) • éclairage fluorescent
• éclairage fluorescent compact
• éclairage au sodium
• ballasts électroniques
Moteur 1 hp • pompes
• ventilateur
M38497
120 Vca (ligne)
bleu (charge)
blanc (neutre)
charge
noir (ligne)
