GUÍA DE INSTALACIÓN Y USO
RPLS730B / RPLS731B
Interruptor mural programable
DESCRIPCIÓN
El interruptor mural programable RPLS730B / RPLS731B se utiliza para
controlar dispositivos de alumbrado y motores.
INSTALACIÓN
NOTA: Este interruptor no puede utilizarse si no hay por lo menos dos cables
unidos por un conector dentro de la caja de electricidad.
1. Desconectar el circuito con el interruptor automático para evitar todo
riesgo de electrocución.
2. Retirar el interruptor existente.

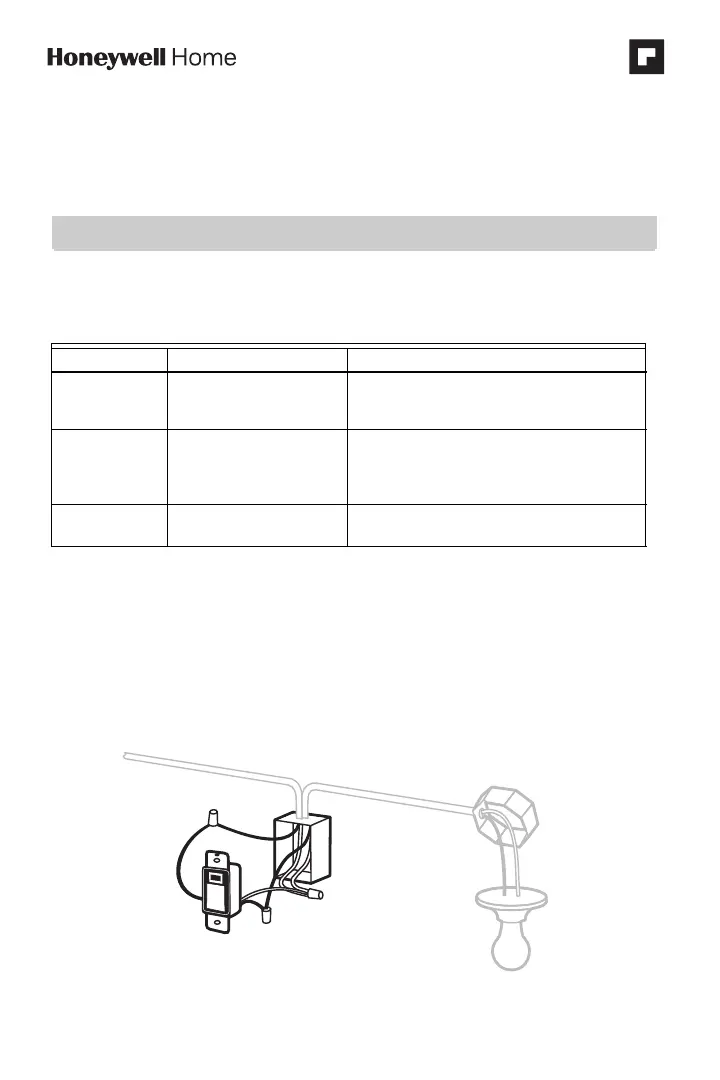

3. Instalar el nuevo interruptor como se indica en el diagrama.
4. Reconectar el circuito con el interruptor automático.
Tipo de carga Carga máxima Ejemplos
Carga
resistiva
2400 W (20 A @ 120 V) • iluminación incandescente
• iluminación halógena
• calentador de motores
Carga
inductiva
2400 W (20 A @ 120 V) • iluminación fluorescente
• iluminación fluorescente compacta
• iluminación a sodio
• estabilizadores electrónicos
Motor 1 hp • bombas filtrantes de piscina
• ventiladores
M38497
120 Vca (linea)
azul (carga)
blanco (neutro)
carga
negro (línea)
