English: Page 1 • Français : Page 6 • Español: Página 11
13 69-1944EFS—01
UP
VERT.
UP
HORIZ.
R
Rc
G
W
E
F
Y
0
UP
HORIZ.

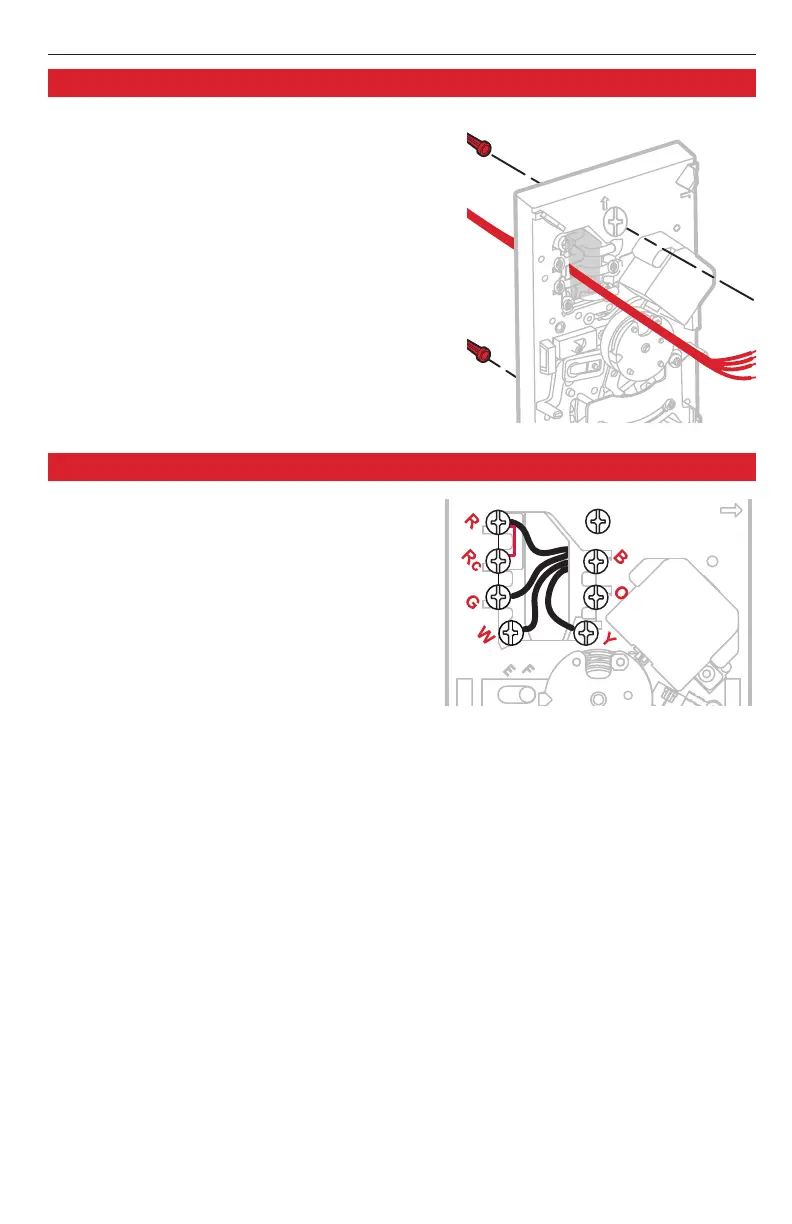

1. Tire de los cables a través de
su orificio. Posicione en la
pared la placa de montaje,
nivélelo y marque las posi-
ciones de los orificios.
2. Taladre orificios en las
posiciones marcadas (3/16"
para mampostería en seco,
7/32" para yeso) y inserte los
soportes de pared suministra-
dos.
3. Coloque la placa de montaje
sobre los soportes, inserte y
ajuste los tornillos de montaje.
Instalación de placa de montaje
1. Afloje los terminales atornillados, inserte los
alambres pelados debajo de los tornillos y vuelva
a ajustar los tornillos.
2. Empuje el exceso de cable de vuelta en la
abertura de la pared.
3. Tapone la abertura de la pared con aislamiento
no inflamable para evitar que las corrientes de
aire afecten el funcionamiento del termostato.
Designaciones de terminales
R Alimentación de calefacción. Conecte al lado
secundario del transformador del sistema de
calefacción.
Rc Alimentación de refrigeración. Conecte al lado
secundario del transformador del sistema de
refrigeración.**
G Relé del ventilador.
W Relé de calefacción.**
B Válvula de cambio del bombeo de calor activada
durante la calefacción.
O Válvula de cambio del bombeo de calor activada
durante la refrigeración.
Y Contactor del compresor.
**No presente en modelo T834L
Cableado
NOTAS
Terminales R y Rc
En el sistema de transformador único,
deje en su lugar el empalme de
metal entre R y Rc. Retire el empalme
de metal si el sistema es de dos
transformadores.
Sistemas de bombeo de calor
Si se lo conecta a un sistema de bombeo
de calor, utilice un trozo de cable (no
incluido) para conectar los terminales
W e Y.
Especificaciones de cable
Use cable de termostato calibre 18. No se
requiere cable blindado.
