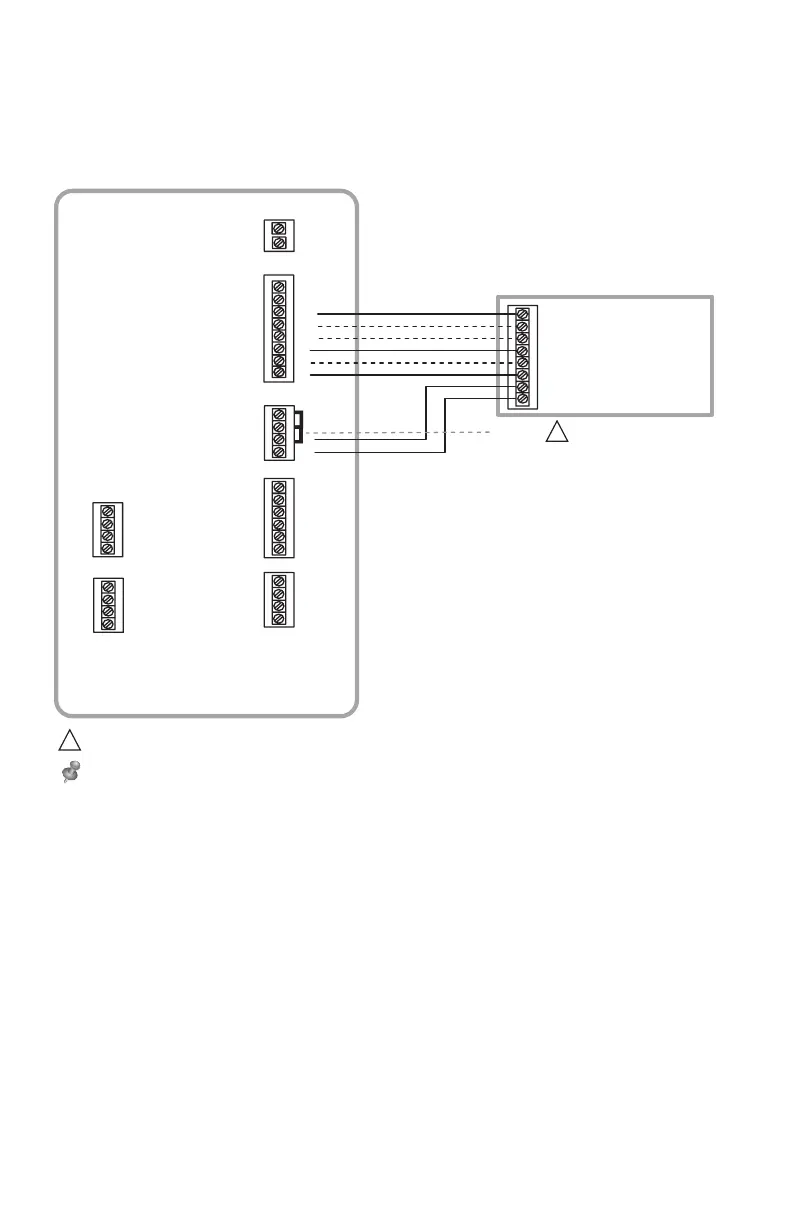

Câblage typique d’un système classique, avec un maximum de trois phases de
chauffage et deux phases de climatisation avec un transformateur.
Instructions de câblage du MIE — systèmes
classiques
R
C
U3
U3
U2
U2
U1
S2
S2
S1
S1
S4
S4
S3
S3
THM04R3000
U1
Y2
G
L
W1
W2
AUX1
W3
AUX2
Y1
RH
RC
R
C
CAPTEURS
CAPTEURS SORTIES À CONTACT SEC
24 VCA VERS
LE THERMOSTAT
O/B
APPAREIL DE CHAUFFAGE
G (VENTILATEUR)
R (24 VCA, SOUS TENSION)
W1 (PHASE DE CHAUFFAGE 1)
W2 (PHASE DE CHAUFFAGE 2)
Y1 (PHASE DU COMPRESSEUR 1)
Y2 (PHASE DU COMPRESSEUR 2)
C (24 VCA, NEUTRE)
CAVALIERS
W3 (PHASE DE CHAUFFAGE 3)
11
1
24VCA
ALIMENTATION
SI VOUS UTILISEZ DES TRANSFORMATEURS SÉPARÉS, RETIREZ LE(S) CAVALIER(S).
REMARQUE : POUR OBTENIR DES INSTRUCTIONS SUPPLÉMENTAIRES RELATIVES AU CÂBLAGE DU THERMOSTAT POUR
D’AUTRES TYPES DE SYSTÈMES, LE CÂBLAGE DES CAPTEURS, LE CONTRÔLE DE LA QAI ET D’AUTRES OPTIONS DE
CÂBLAGE À CONTACT SEC, VEUILLEZ CONSULTER LES PAGES SUIVANTES.
