7

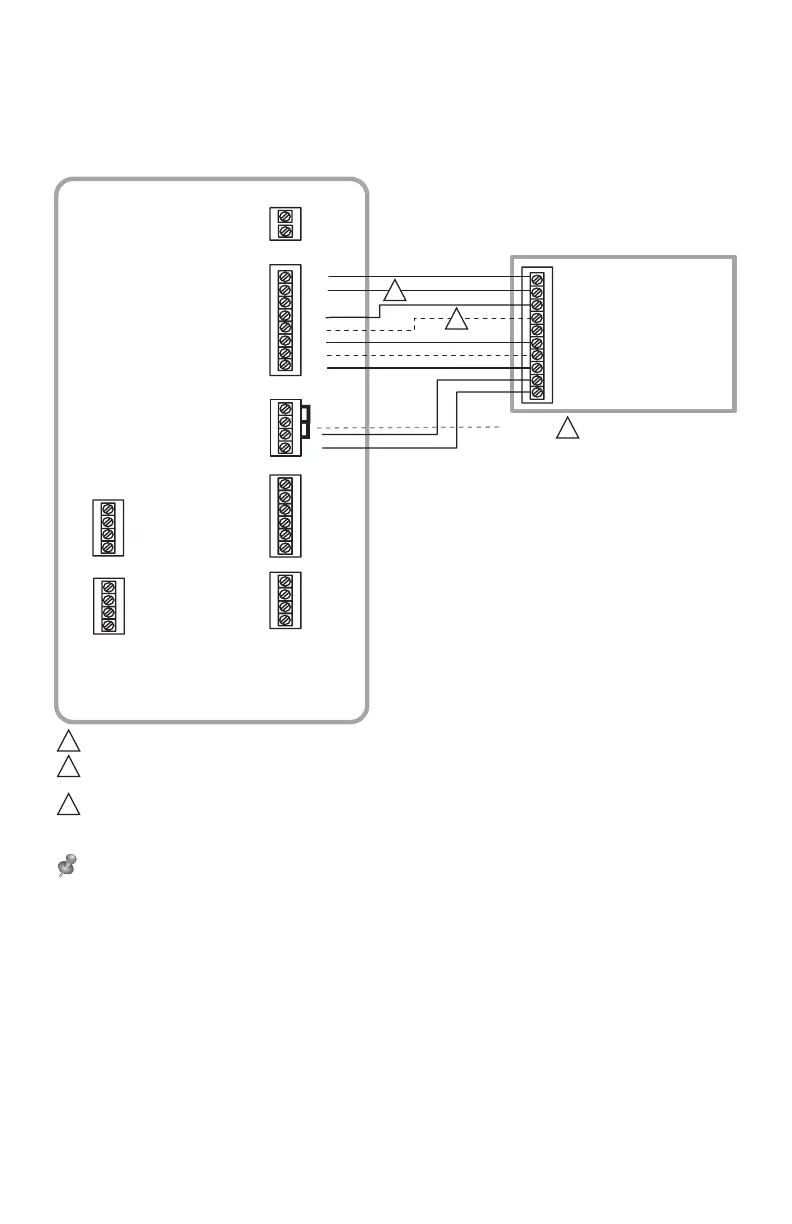

Instructions de câblage du MIE — systèmes à
thermopompe
Câblage typique d’un système de thermopompe, avec un maximum de quatre
phases de chauffage et deux phases de climatisation avec un transformateur.
R
C
S4
S4
S3
S3
AUX1
AUX2
24 VCA VERS
LE THERMOSTAT
U3
U3
U2
U2
U1
S2
S2
S1
S1
THM04R3000
Y2
G
U1
L
W1
W2
W3
Y1
RH
RC
R
C
CAPTEURS
CAPTEURS
SORTIES À CONTACT SEC
24 VCA
ALIMENTATION
O/B
THERMOPOMPE /
UNITÉ DE TRAITEMENT DE L’AIR
G ( VENTILATEUR)
R (24 VCA, SOUS TENSION)
AUX 1 (CHAUFFAGE D’APPOINT)
AUX 2 (CHAUFFAGE D’APPOINT,
PHASE 2)
Y1 (PHASE DU COMPRESSEUR 1)
Y2 (PHASE DU COMPRESSEUR 2)
C (24 VCA, NEUTRE)
CAVALIERS
11
L (SURVEILLANCE DES DÉFAIL-
LANCES DU SYSTÈME)
O (ROBINET DE JUMELAGE)
1
2
3
SI VOUS UTILISEZ DES TRANSFORMATEURS SÉPARÉS, RETIREZ LE(S) CAVALIER(S).
LE ROBINET DE JUMELAGE SERA DÉSIGNÉ PAR LA LETTRE O S’IL EST ALIMENTÉ POUR LA CLIMATISATION, OU PAR
LA LETTRE B S’IL EST ALIMENTÉ POUR LE CHAUFFAGE.
LA OU LES PHASES DE CHALEUR D’APPOINT SERONT ÉTIQUETÉES DIFFÉREMMENT EN FONCTION DES THERMOPOMPES /
UNITÉS DE TRAITEMENT DE L’AIR. LA PLUPART DES APPLICATIONS NÉCESSITANT UNE THERMOPOMPE NE COMPORTENT
QU’UNE SEULE PHASE DE CHALEUR D’APPOINT.
REMARQUE : POUR OBTENIR DES INSTRUCTIONS SUPPLÉMENTAIRES RELATIVES AU CÂBLAGE DU THERMOSTAT POUR
D’AUTRES TYPES DE SYSTÈMES, LE CÂBLAGE DES CAPTEURS, LE CONTRÔLE DE LA QAI ET D’AUTRES OPTIONS DE CÂBLAGE
À CONTACT SEC, VEUILLEZ CONSULTER LES PAGES SUIVANTES.
1
2
3
MF38715
