Honeywell CT87N

English: Page 1 • Français: Page 6 • Español: Página 11
13 69-1919EFS—04

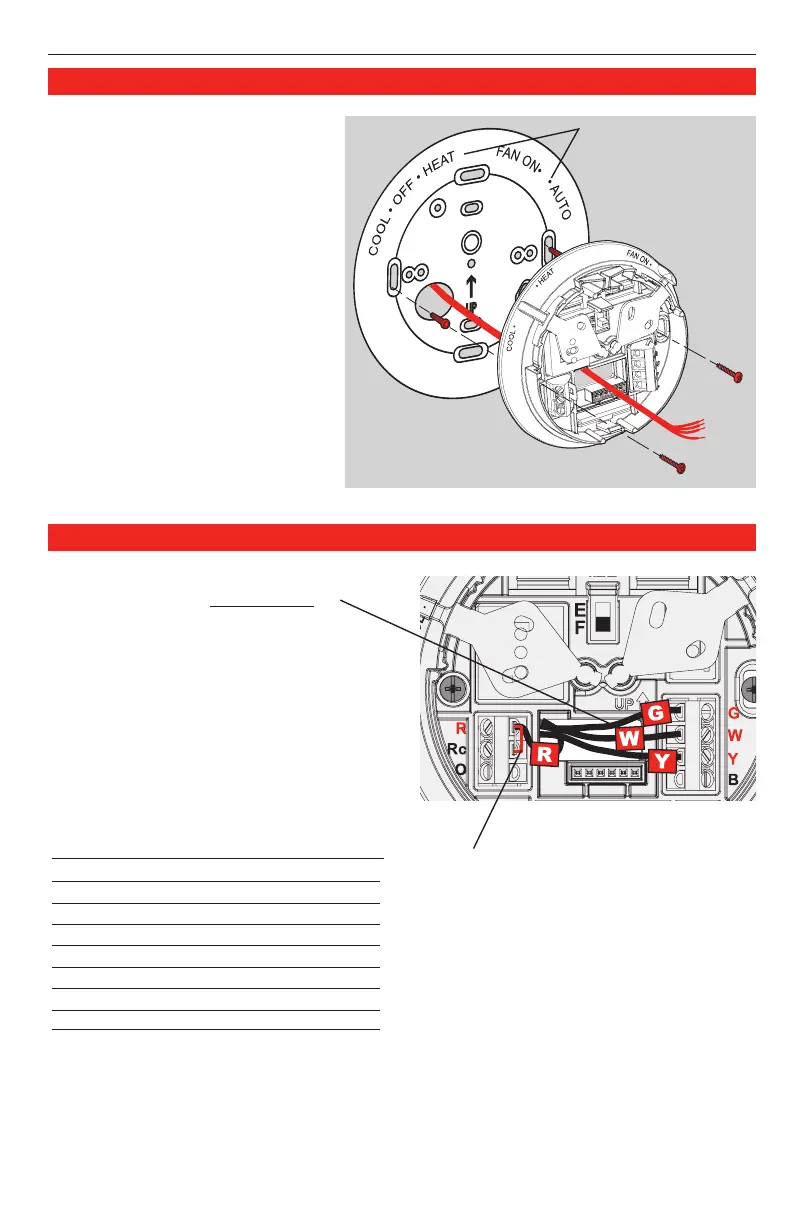

1. Hale los cables a través del
agujeroparaloscables.Coloque
la placa de cubierta en la pared,
niveleymarquelasposiciones
de los agujeros.
2. Realicelosagujeros(de3/16
de pulgada para tablarroca o
de7/32depulgadaparayeso)
e introduzca las anclas de
expansióncongolpesleves.
3. Haleelcableatravésdelaplaca
de cubierta y de la parte interior
deltermostato;colóquelassobre
lasanclasdeexpansiónyajuste
los tornillos de montaje. Controle
el nivel si lo desea.
4. Apliquelasetiquetasenlaplaca
de cubierta haciéndolas coincidir
con las de la parte interior del
termostato.
Conecte los cables
1. Haga coincidir cada cable rotulado con el
terminalquetienela misma letra.
2. Utilice un destornillador para aflojar los
terminales atornillados, inserte los cables
en ranuras, luego ajuste los tornillos.
3. Empujeelcablesobrantedentrodel
orificio de la pared.
¿Los rótulos no coinciden?
Silosrótulosnocoincidenconlasletrasde
los terminales en el termostato, consulte la
tabla abajo.
Cables existentes Conecte a:
R • RH • 4 • V Terminal “R” [1]
Rc Terminal “Rc” [1]
O Terminal “O” [2]
B Terminal “B” [2]
G • F Terminal “G”
W • W1 • H Terminal “W”
Y • Y1 • M Terminal “Y”
C • X • B Para no utilizar [3]
Instalación de placa de montaje
[1] Si los cables son conectados con los
terminales de R y de Rc, retire el
empalme de metal.
[2]NoconecteloscablesdeO y de B
si usted tiene una pompa de calor.
Conecte solamente el cable de O.
Envuelva el cable de B con la cinta
eléctrica.
[3]NoutiliceloscablesdeC, de X o de B.
Envuelvaelextremodecablesconla
cinta eléctrica.
[4] Si tiene dos cables, conéctelos a los
terminales R y W.
Etiquetasconletras
grandes para los
indicadores de la parte
interior del termostato
Parte interior
del termostato
Placa de cubierta
