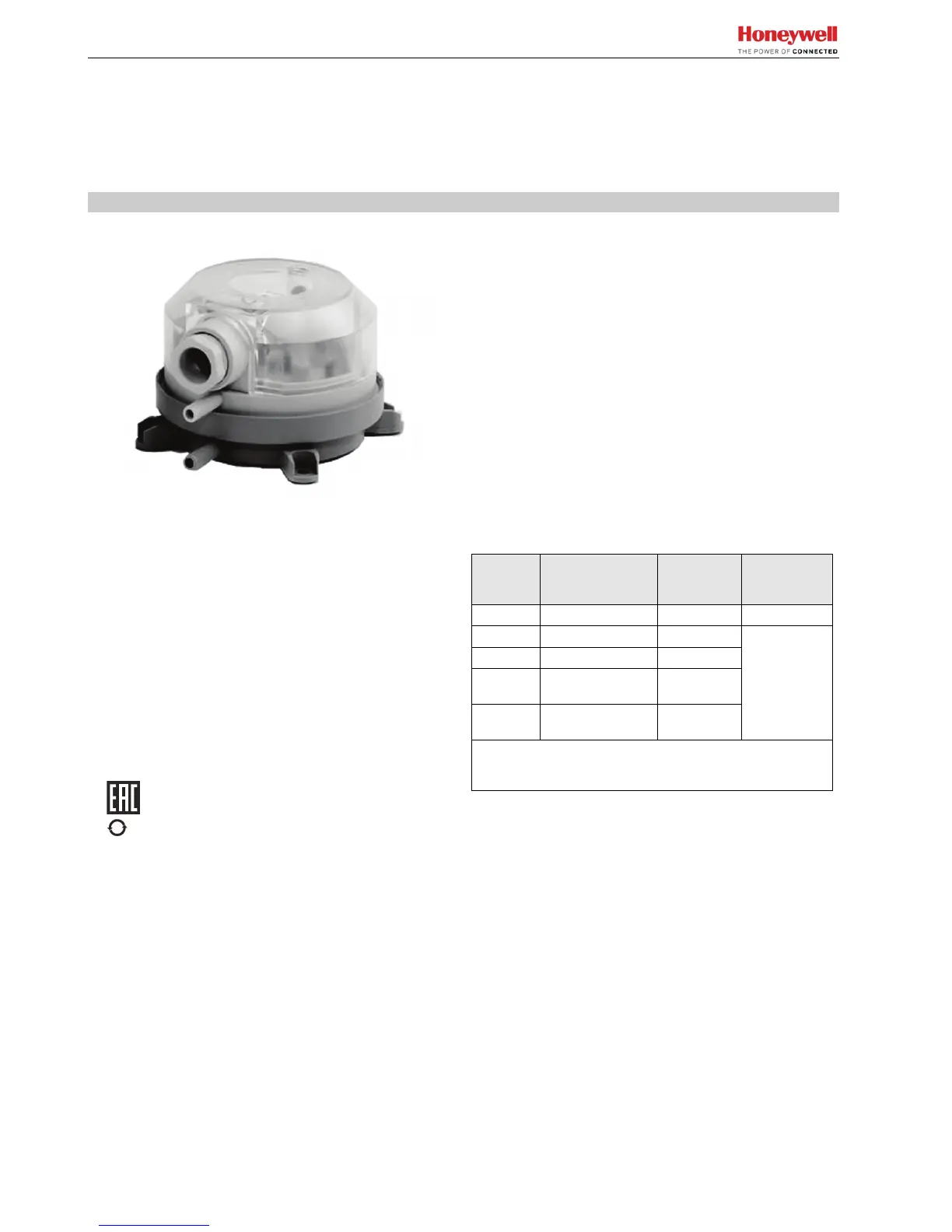

Differenzdruckschalter DPS
FÜR KLIMA- UND LÜFTUNGSANWENDUNGEN
PRODUKTINFORMATION UND MONTAGEANLEITUNG
TECHNISCHE DATEN
Max. Betriebsdruck 10 kPa
Druckmedien Luft, nichtbrennbare Gase
sowie nichtaggressive Gase
Druckanschlüsse zwei Kunststoffstutzen mit
6,0 mm Außendurchmesser
Schaltleistung 1,5 A, (0,4) / 250 Vac
Elektrische AMP-Flachstecker, 6.3 x 0.8,
Anschlüsse DIN 46244 oder Schraubklemmen
Kabeldurchführung M20x1.5
Schutzart IP 54
Befestigungsstutzen im Gehäuse integriert,
alternativ Befestigungswinkel
Umgebungs-/ -20...+85 °C
Mediumstemperatur
Lagertemperatur -40...+85 °C
Membranmaterial Silikon
ANWENDUNGEN
Differenzdruckschalter für Filter-, Ventilator- oder Luft-
strömungsüberwachung bei Klima- und Lüftungsanlagen.
VORTEILE
 Leicht verstellbare Schaltpunkte, mit Skala in Pa;
 Ausrichtung der M20x1.5 Kabeldurchführung in Schritten
von 120° leicht verstellbar
 Gehäusedeckel benötigt nur eine Schraube.
ZULASSUNGEN
 CE-Zulassung gemäß 2014/35/EU.
 EG-Gasgeräterichtlinie 2009/142/EG nach DIN EN 1854:
2010.
 ROHS 2011/65/EG.

(Eurasian Conformity)

e
LIEFERUMFANG
Die Lieferung beinhaltet (bei Einzelverpackung) Folgendes:
 1 DPS Differenzdruckschalter
 1 Datenblatt mit Montagehinweisen
 1 DPSA Zubehörkit, bestehend aus:
- 2 m Silikonschlauch
- 2 Anschlußstutzen mit vier Befestigungsschrauben
- 2 selbstschneidende Schrauben zur Befestigung des
Gehäuses
- 3 Schraubklemmen für den elektrischen Anschluß
Mengenpackungen auf Anfrage erhältlich.
BETRIEBSBEREICHE
Type
Einstellbereich
für oberen
Schaltdruck*
Konstante
Schalt-
differenz
Toleranz bei
eingestellt.
Schaltpunkt
DPS 200 20...200 (Pa) 10 (Pa) ±20%
DPS 400 40...400 (Pa) 20 (Pa)
±15%
DPS 500 50...500 (Pa) 20 (Pa)
DPS
1000
200...1000 (Pa) 100 (Pa)
DPS
2500
500...2500 (Pa) 150 (Pa)
*Die Schaltdruckangaben beziehen sich auf eine vertikale
Einbaulage. Bei waagrechter Montage erhöhen sich die
Werte um 20 Pa.
ABMESSUNGEN
Siehe "Mounting/Einbau/Montage" auf Seite 4.
ZUBEHÖRTEILE / LIEFEROPTION
 DPST: Satz dreier Schraubklemmen
 DPSJ: Druckanschlußstutzen (gehört zum DPSA
Zubehörkit)
 DPS…B in der Sammelverpackung (à 45 Stück), ohne
Zubehör, jedoch mit 1 Stück Montageanleitung
