68-0137B—2 26
F50F
PLANIFICATION DE L’INSTALLATION
la verticale sur l’appareil de chauffage entre
celui-ci et l’orifice à fentes pour l’air repris dans la
porte du placard. Voir fig. 3C.
— Appareil de chauffage Lowboy. Le filtre à air est
installé à l’horizontale dans le plénum d’air repris
juste au-dessus de l’appareil de chauffage face au
plénum d’alimentation. Voir fig. 3D.
— Appareil de chauffage à contre-courant en aval. Le
filtre à air est installé à l’horizontale dans la gaine
de reprise d’air ou le plénum juste au-dessus de
l’appareil de chauffage. Voir fig. 3E.
— Système à haut rendement. On peut combiner deux
ou plusieurs filtres à air. Voir fig. 3F.
— Appareil de chauffage électrique ou thermopompe.
Le filtre à air à une cellule est installé avec la porte
d’accès sur le dessus. Voir fig. 3G.
6

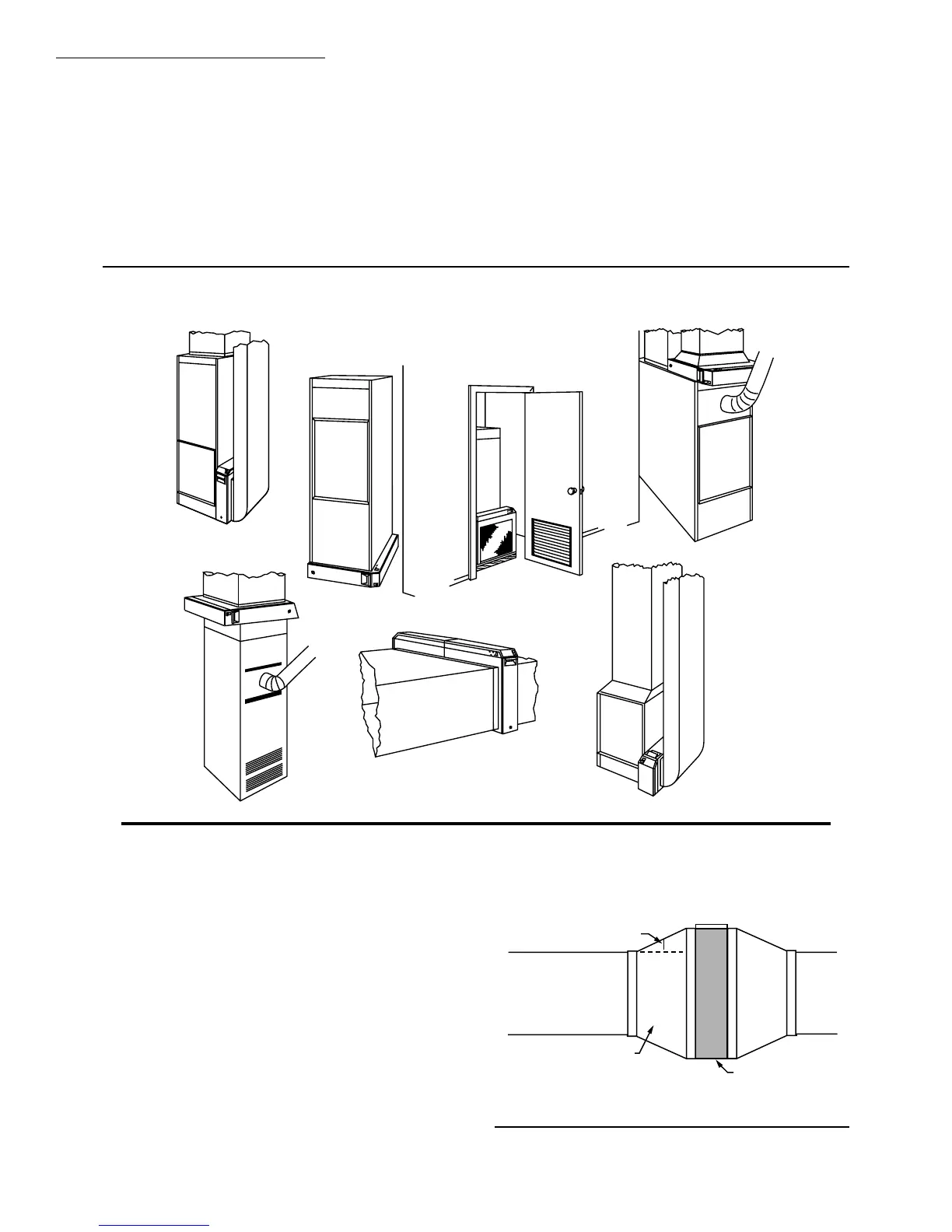

Fig. 3—Les positions du filtre à air pour différents types d’appareils de chauffage.
DÉTERMINER LES BESOINS EN RACCORDS
EN TÔLE
Le filtre à air se combine à tout système résidentiel de
chauffage, de refroidissement et de ventilation à air pulsé
neuf ou en place. Des raccords de transition ou de
dérivation et des déflecteurs peuvent être nécessaires pour
certaines applications afin d’assurer un meilleur
rendement.
Raccords de transition
Des raccords de transition sont nécessaires lorsque
l’encombrement de la gaine est différent de celui du
boîtier du filtre à air. Les raccords de transition réduisent
la turbulence et augmentent l’efficacité. L’expansion
limite est de 20 degrés (environ 100 mm par 300 mm
linéaires [4 po par pied linéaire]) de chaque côté du
raccord de transition. Voir fig. 4.
Fig. 4—Modifier l’encombrement de la gaine
graduellement pour minimiser la turbulence.
M5628
A
B
C
D
E
F
G
EXPANSION DE 20 DEGRÉS
PAR CÔTÉ, PAR RACCORD
(100 mm PAR 300 mm LINÉAIRES
[4 po PAR PIED LINÉAIRES]).
GAINE DE
REPRISE D’AIR
RACCORD DE TRANSITION
BOÎTIER DU
FILTRE À AIR
MF5626
