68-0137B—2 36
Fig. 22—Couper le cavalier J2 pour réduire la
production d’ozone d’environ 20 à 25 %.
F50F
MAINTENANCE
1
2
4
M6168
3
concentration de la plupart des grandes villes atteint
parfois 0,100 ppm. Toutefois, on peut réduire la quantité
d’ozone produite par le filtre à air de deux façons:
1. En installant un filtre à charbon actif en aval du
filtre à air. S’assurer que les particules provenant de
l’élément filtrant ne tombent pas dans le filtre à air.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE.
PEUT CAUSER DES BLESSURES.
Seul un technicien qualifié devrait effectué les
manoeuvres suivantes.
2. Couper le cavalier J2 du bloc d’alimentation. Cela
réduira la production d’ozone d’environ 20 à 25 % et
diminuera l’efficacité d’environ 7 à 10 % selon le débit
d’air produit par le ventilateur de l’appareil de chauffage.
a. Couper l’alimentation du filtre à air.
b. Ouvrir la porte d’accès.
c. Retirer le couvercle du bloc d’alimentation. Voir
fig. 21.
d. Trouver le cavalier J2 et le couper. Voir fig. 22.
S’assurer que les conducteurs sont séparés et
qu’il ne peuvent pas se toucher.
e. Remettre en place le couvercle du bloc
d’alimentation et la porte d’accès. Mettre
l’appareil sous tension.
f. Répéter les étapes de la vérification avant de
quitter les lieux.

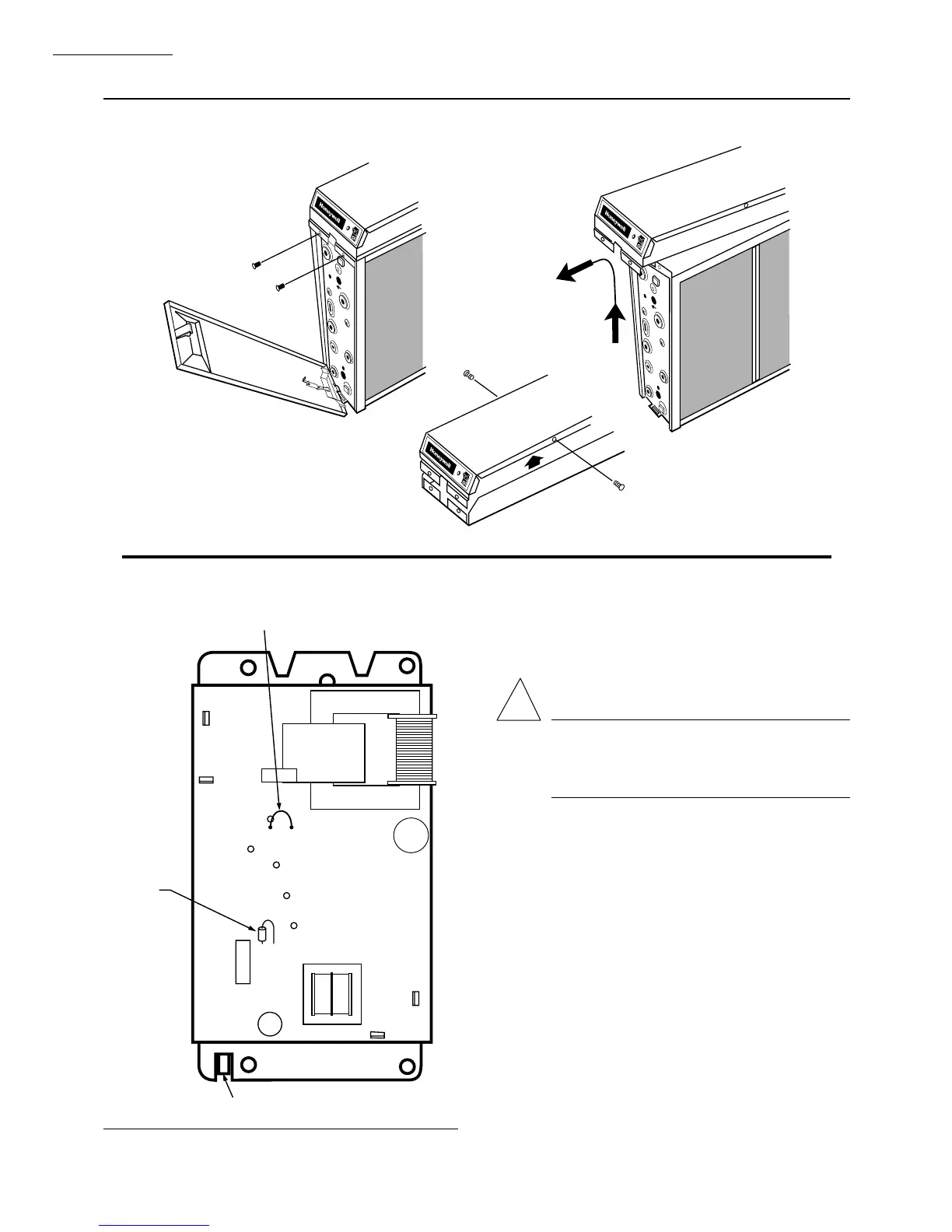

Fig. 21—Retirer le bloc d’alimentation du filtre à air pour enlever le couvercle.
16
!
P3
P4
P1
P2
MF5685
SERRE-CÂBLE
2
4
3
1
J2
COUPER LE CAVALIER J2
POUR RÉDUIRE LA PRODUCTION D’OZONE
R43
COUPER LA R43
POUR RÉDUIRE
LA SENSIBILITÉ
DU VOYANT WASH
DU W8600E.
