5 69-2738EFS—03

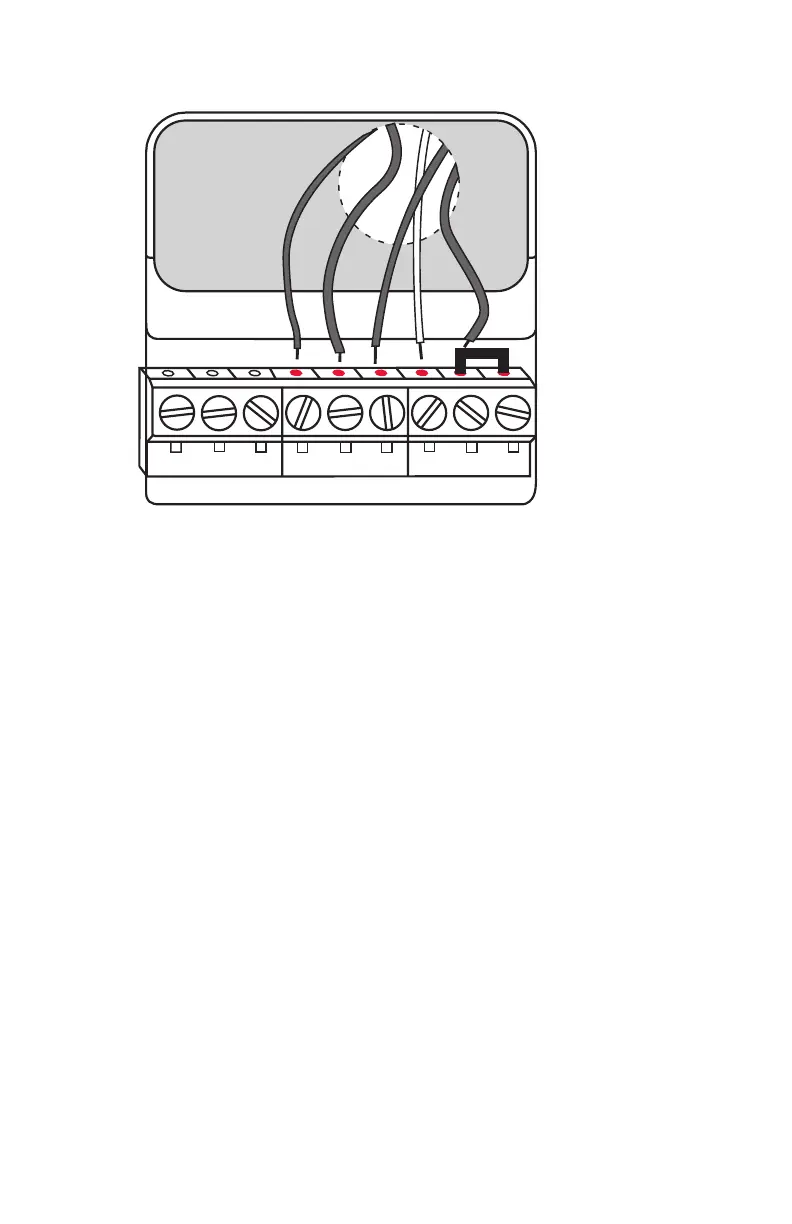

Cableado
MSCR33878
BOMBA DE CALOR
CONVENCIONAL
W2
G W
YR RCK
Y2
C
AUX/E
G O/B
YRRCK
L
C
Designaciones de terminales
Letras convencionales:
Y2 Contactor del compresor de 2ª etapa.
W2 Retransmisor de calefacción de 2ª etapa.
K Módulo de cableado opcional.
Rc Alimentación de energía de refrigeración.
Conecte al lado secundario del
transformador del sistema de refrigeración.
R Alimentación de energía de calefacción.
Conecte al lado secundario del
transformador del sistema de calefacción.
W Retransmisor de calefacción de 1ª etapa.
Y Contactor del compresor de 1ª etapa.
G Retransmisor del ventilador.
C Cable común del lado secundario del
transformador del sistema de refrigeración
(si hay 2 transformadores).
Letras de la bomba de calefacción:
Y2 Contactor del compresor de 2ª etapa.
Aux/E Retransmisor auxiliar de calefacción.
Retransmisor de calefacción de
emergencia.
K Módulo de cableado opcional.
Rc Alimentación de energía de refrigeración.
Conecte al lado secundario del
transformador del sistema de refrigeración.
R Alimentación de energía de calefacción.
Conecte al lado secundario del
transformador del sistema de calefacción.
O/B Válvula de cambio para bombas de
calefacción.
Y Contactor del compresor de 1ª etapa.
G Retransmisor del ventilador.
C Cable común del lado secundario del
transformador del sistema de refrigeración.
To Next Page
