4IT
INSTALLAZIONE (CONTINUA)

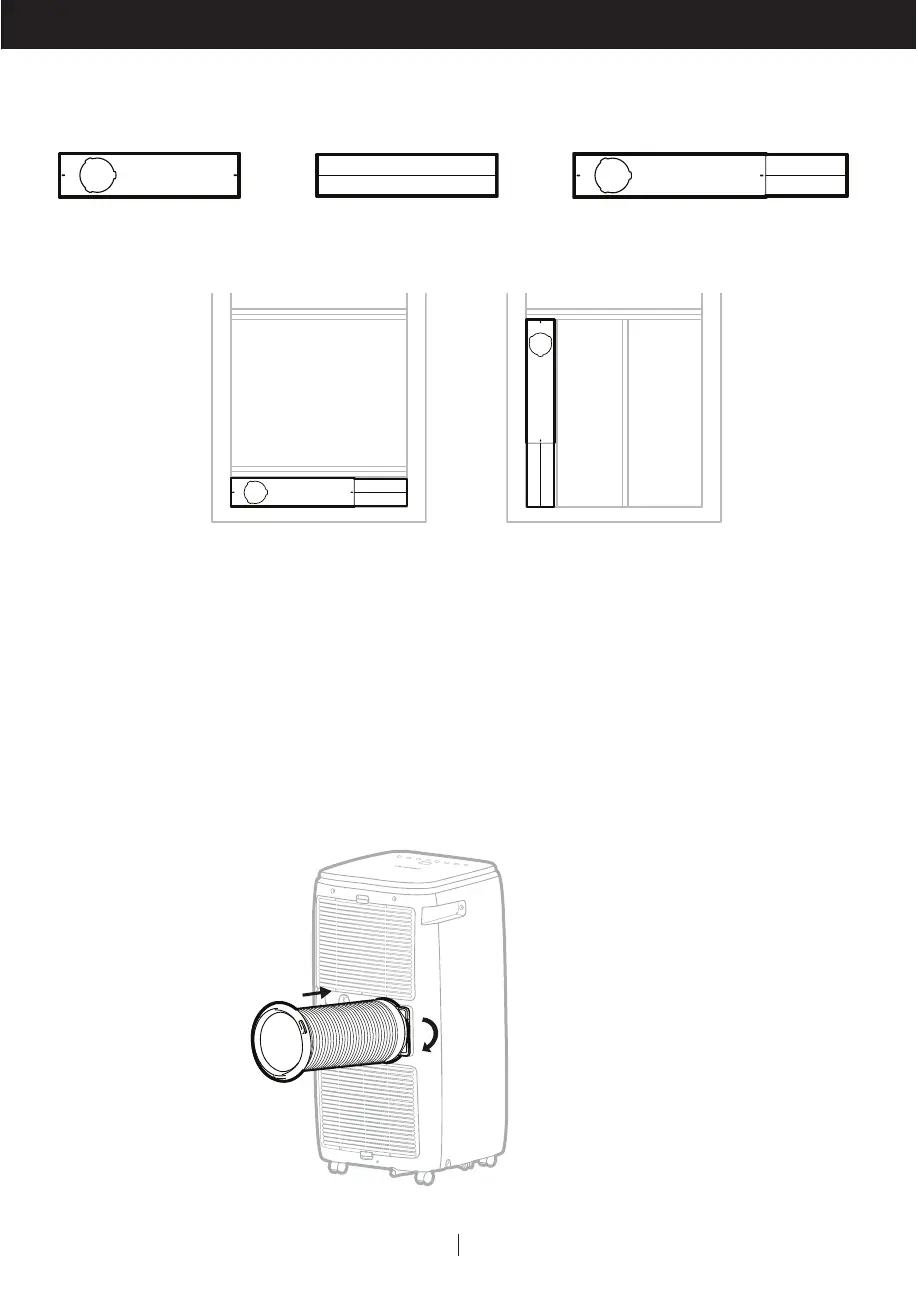

2. Collegare il tubo all'orifizio di scarico posteriore sul retro del dispositivo. Inserire il connettore del
tubo, quindi ruotare in senso orario finché non si blocca in posizione.
Nota: Dopo aver inserito la staffa in base alle dimensioni della finestra, rimuoverla dalla finestra e
seguire le istruzioni sotto riportate.
Tubo:
Diam.5,9'' (15cm)
Lunghezza: da 10,23'' a 47'' (da 26cm a 120cm)
Kit staffe per finestra
Questo kit per finestra è progettato per essere adattato alla maggior parte delle finestre scorrevoli.
Se la finestra si trova all'esterno dei parametri dimensionali come accennato in precedenza, la
staffa della finestra può essere ridotta per essere adattata portandola in negozio di ferramenta
nelle vicinanze.
Finestra scorrevole orizzontale Finestra scorrevole verticale
Parte A:
Lunghezza 19,9" (50,5 cm)
Parte A + B:
Lunghezza minima 28,9" (73,3cm)
Lunghezza massima 38,2" (97,0 cm)
Parte B
Lunghezza 19,9" (50,5 cm)
+=
