11

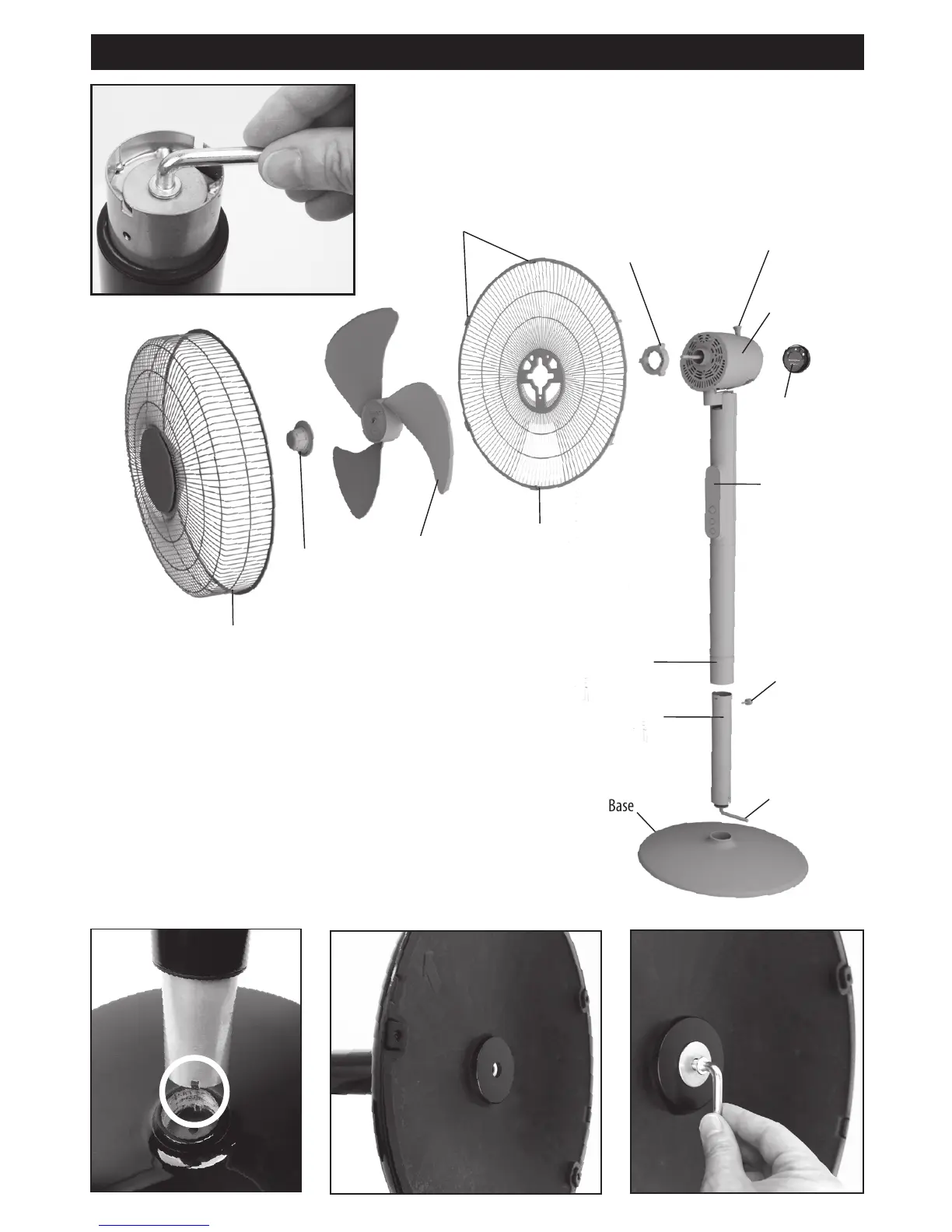

INSTRUCTIONS DE MONTAGE
A. ASSEMBLAGE DE LA BASE
• Enlevez le boulon en L (dans le sens contraire des
aiguilles d’une montre) et la rondelle de la base du
poteau en argent du ventilateur (Fig. 3).
Fig.3
Base
Panneau de
commande
Écrou de montage
de la grille arrière
Moteur
Bouton
d’oscillation
Télécommande
Ajustement de la
hauteur Tourner
pour verrouiller
Bouton de l’hélice
Grille arrière
Hélice du ventilateur
Pinces
Poteau en métal
du ventilateur
Vis de serrage
Boulon en L
Grille avant
B. FIXER LE VENTILATEUR À LA BASE
• Allongez le poteau en argent jusqu’à sa pleine
longueur, placez le poteau du ventilateur dans
la base (Fig. 4).
• Alignez le poteau dans la base en utilisant des
onglets comme guide.
• Placez délicatement la base sur le côté (Fig. 5).
• Insérez et serrez le boulon en L et la rondelle
en bas de la base du ventilateur (Fig. 6).
• Serrez en tournant dans le sens des aiguilles
d’une montre (Fig. 6).
Fig.4
Fig.5
Fig.6
