Honeywell HSF600B User Manual

19

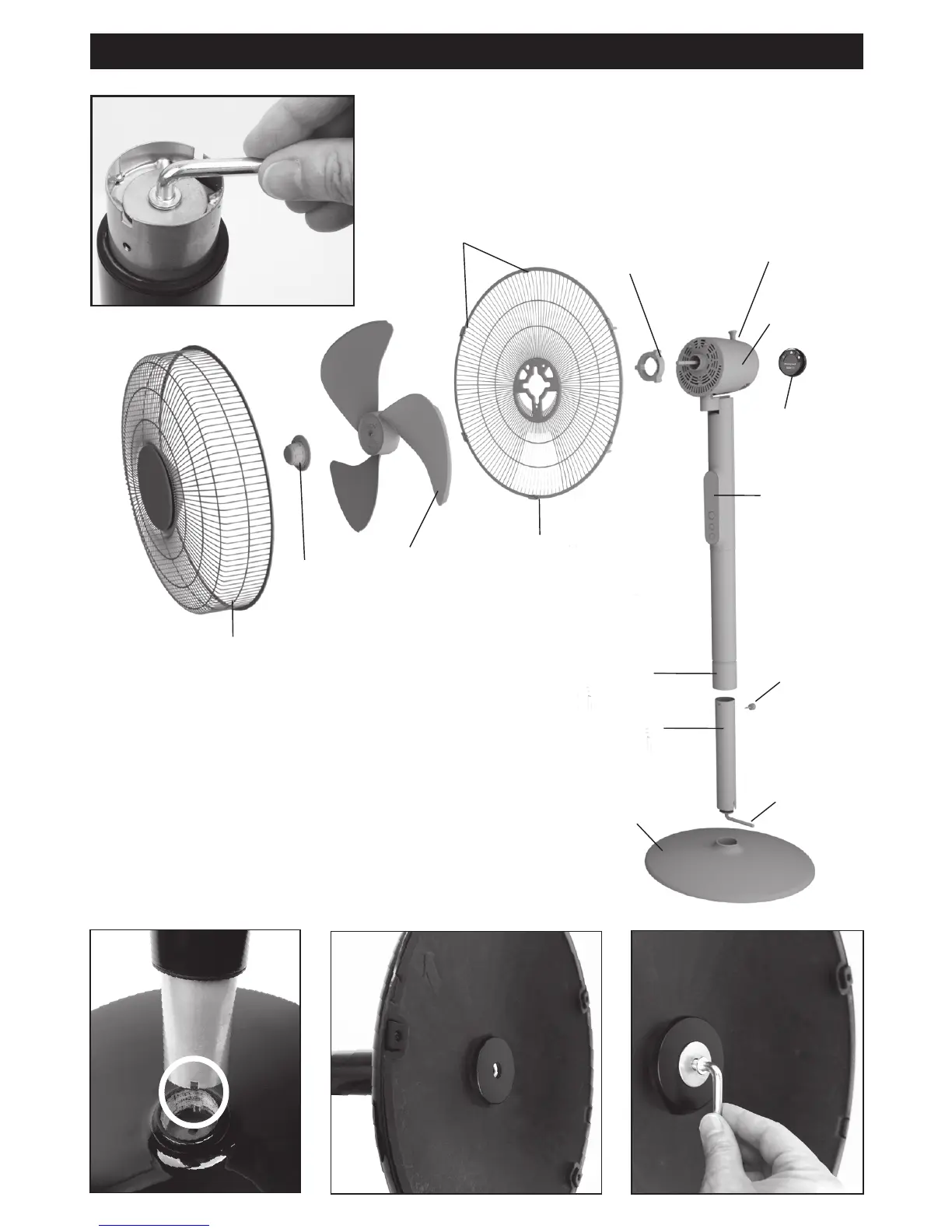

INSTRUCCIONES DE MONTAJE
Panel de
Control
Tuerca de Montaje de
la Rejilla Posterior
Montaje del
Motor
Perilla de
Oscilación
Control
Remoto
Ajuste de Altura
con Giro y Bloqueo
Base
Perilla de las
Aspas
Rejilla Posterior
Aspas del
Ventilador
Seguros
Poste Metálico
del Ventilador
Tornillo
Moleteado
Perno tipo L
B. ASEGURAR EL VENTILADOR A LA BASE
• Extienda el poste plateado a toda su longitud,
coloque el poste del ventilador en la base. (Fig. 4).
• Alinee el poste en la base utilizando las lengüetas
como guía.
• Coloque con cuidado la base sobre su lado. (Fig. 5).
• Inserte y apriete el perno tipo L y la arandela en la
parte inferior de la base del ventilador. (Fig. 6).
• Apriete girando hacia la derecha. (Fig. 6).
A. MONTAJE DE LA BASE
• Retire el perno tipo L (hacia la izquierda) y la arandela de
la parte inferior del poste plateado del ventilador. (Fig. 3).
Fig.3
Fig.4
Rejilla Frontal
Fig.5
Fig.6
