20
INSTRUCCIONES DE MONTAJE (continuación)
Fig.15
Fig.14
Alinee la
ranura con
la barra
• Alinee el orificio en el centro de las Aspas del Ventilador con el tornillo que se extiende desde el
Montaje del Motor (Fig. 13).
Asegúrese que las 2 ranuras en la parte posterior de las Aspas del Ventilador se alineen con las
barras que se extienden del eje alrededor del tornillo fijado al Montaje del Motor (Fig. 14).
Luego empuje las Aspas del Ventilador en su lugar.
• Coloque la perilla de las aspas en el centro del ventilador, apriete girando hacia la IZQUIERDA (Fig. 15).
Tornillo
del Montaje
del Motor
Fig.13

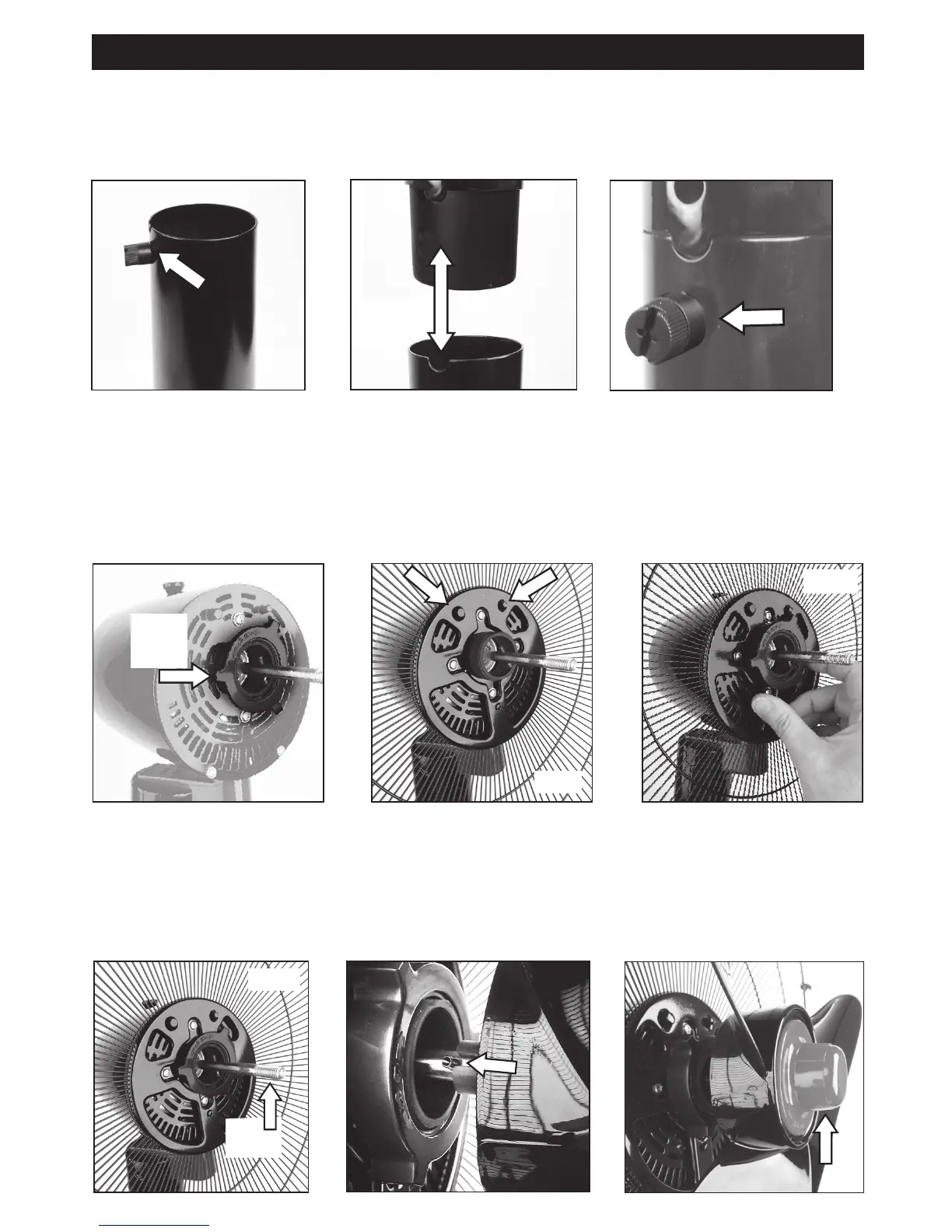

C. MONTAJE DE LA PARTE SUPERIOR DEL VENTILADOR
•
Retire el tornillo moleteado de la parte inferior del motor del ventilador girando hacia la izquierda (Fig. 7)
• Inserte el Montaje del Motor en el Poste del Ventilador (Fig. 8), una vez que ambas mitades esté
alineadas, vuelva a insertar el tornillo moleteado (Fig. 9) y apriete girando hacia la derecha.
• La Tuerca Circular de Montaje de la Rejilla Posterior vendrá adjunta en el Montaje del Motor. Retírela
girando hacia la IZQUIERDA. Más adelante volverá a colocar la Tuerca de Montaje de la Rejilla
Posterior (Fig. 10).
• Coloque la Rejilla Posterior en la Carcasa del Motor, asegurándose que los 2 orificios en el centro de
la Rejilla Posterior entren en las 2 perillas elevadas en la Carcasa del Motor (Fig. 11). Ahora coloque la
Tuerca de Montaje de la Rejilla Posterior en el centro del ventilador, y apriete girando hacia la DERECHA
(Fig. 12).
Fig.12
Fig.8
Fig.7
Fig.9
Tuerca de
Montaje de
la Rejilla
Posterior
Fig.10
Fig.11
