ALERTES ET DIAGNOSTIC DELTA T AVEC LE THERMOSTAT PRESTIGE® 2.0 IAQ
69-2678EFS—03 8
Fig. 2.
Fig. 3.
Fig. 4.
Fig. 5.
INSTALLATION
Suivre les étapes suivantes pour monter les capteurs de
soufflage/retour :
1. Attacher le couvercle en plastique à la sonde du
capteur.
2. Percer un trou de 6,4 mm (1/4 po) pour la sonde du
capteur et la monter sur la gaine avec les vis
fournies (voir la Fig. 6).
3. Brancher les fils aux bornes S1 ou S2 du MIE.
4. Configurer les bornes S1 et S2 dans la
configuration de l’installateur au niveau du
thermostat.

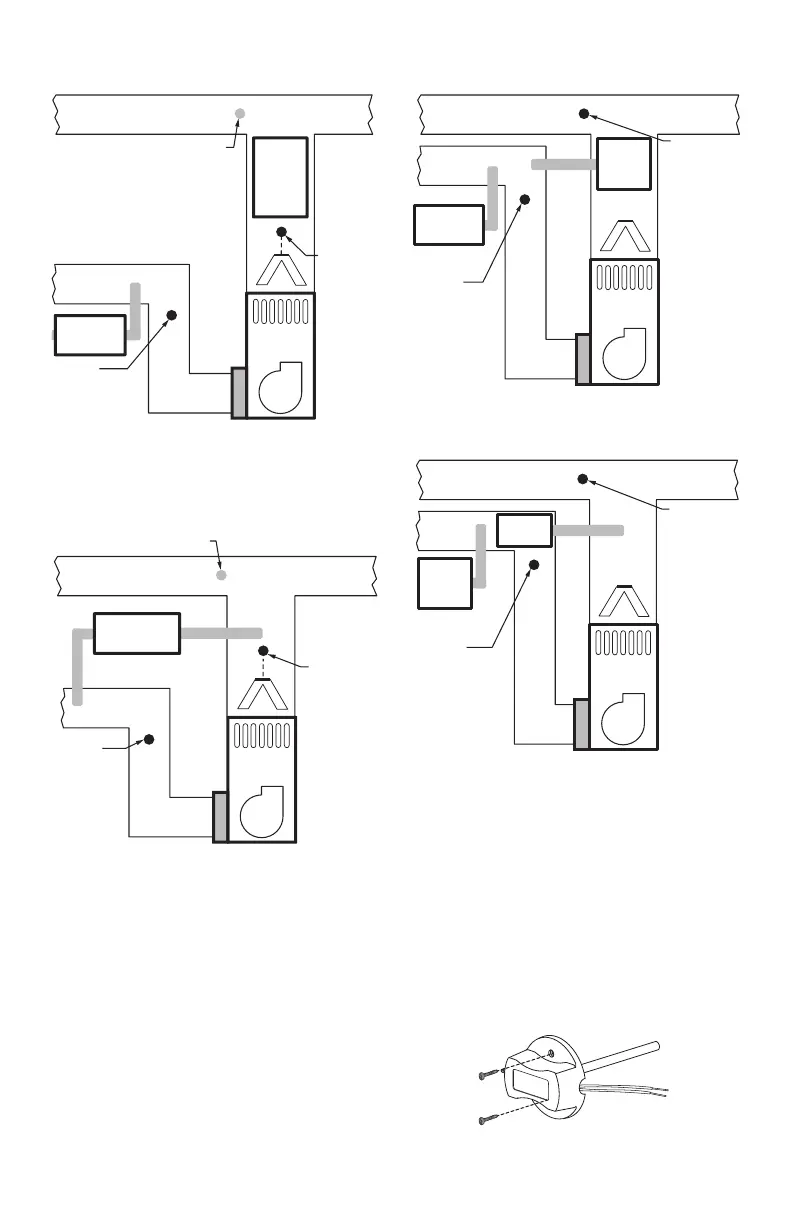

Fig. 6. Montage du capteur d’air de soufflage/retour.
MF33075A
HUMIDIFI-
CATEUR
À VAPEUR
OU À
VENTI-
LATEUR
AUTRE EMPLACEMENT DE MONTAGE DU CAPTEUR
D'AIR DE SOUFFLAGE. LORS DU RÉGLAGE DES LIMITES
DELTA T, S’ASSURER DE CONSIDÉRER L'EFFET QUE
L'HUMIDIFICATEUR A SUR LE DELTA T.
MONTER LE
CAPTEUR DE RETOUR ICI
EN AVAL DU
VENTILATEUR OU DU
DÉSHUMIDIFICATEUR
MONTER LE
CAPTEUR
DE SOUFFLAGE
ICI
AU-DESSUS DU
CENTRE DU
SERPENTIN A
EN AMONT DE
L’HUMIDIFI-
CATEUR
À VAPEUR OU
À VENTILATEUR
VENTILATEUR
OU
DÉSHUMIDIFICATEUR
ÉCHANGEUR
DE CHALEUR
SOUFFLANTE
MF33076A
MONTER LE
CAPTEUR DE
RETOUR ICI
EN AVAL DU
DÉSHUMIDIFI-
CATEUR
AUTRE EMPLACEMENT DE MONTAGE DU CAPTEUR
D'AIR DE SOUFFLAGE. LORS DU RÉGLAGE DES LIMITES
DELTA T S’ASSURER DE CONSIDÉRER L'EFFET QUE
L'DÉSHUMIDIFICATEUR A SUR LE DELTA T.
MONTER LE
CAPTEUR
DE SOUFFLAGE
ICI
AU-DESSUS DU
CENTRE DU
SERPENTIN A
EN AMONT DU
DÉSHUMIDIFI-
CATEUR
DÉSHUMIDIFICATEUR
ÉCHANGEUR
DE CHALEUR
SOUFFLANTE
MONTER LE
CAPTEUR DE RETOUR
ICI
MONTER EN AVAL DE
L’HUMIDIFICATEUR DE
DÉRIVATION, DU
DÉSHUMIDIFICATEUR
OU DU VENTILATEUR
MONTER LE
CAPTEUR DE
SOUFFLAGE ICI
HUMIDIFI-
CATEUR
DE DÉRIVATION
MF33078A
VENTILATEUR
OU
DÉSHUMIDIFICATEUR
ÉCHANGEUR
DE CHALEUR
SOUFFLANTE
MONTER LE
CAPTEUR DE RETOUR ICI
MONTER EN AVAL DE
L’HUMIDIFICATEUR DE
DÉRIVATION, DU
DÉSHUMIDIFICATEUR
OU DU VENTILATEUR
MONTER LE
CAPTEUR DE
SOUFFLAGE ICI
HUMIDIFI-
CATEUR DE
DÉRIVATION
MF33079A
VENTILATEUR
OU
DÉSHUMIDIFI-
CATEUR
ÉCHANGEUR
DE CHALEUR
SOUFFLANTE
