1/4
L’interrupteur mural programmable RPLS730B / RPLS731B a été conçu pour commander
des appareils d’éclairage et des moteurs.
NOTA : Cet interrupteur ne peut être utilisé s’il n’y a pas au moins deux fils blancs raccordés
par un connecteur dans la boîte électrique.
1) Mettre le circuit hors tension à partir du disjoncteur afin d'éviter tout risque de choc
électrique.
2) Enlever l’interrupteur existant.
3) Installer le nouvel interrupteur.
4) Remettre le circuit sous tension à partir du disjoncteur.
Applications
Type de charge Charge maximale Exemples
Charge résistive
2400 W
(20 A @ 120 V)
• éclairage incandescent
• éclairage halogène
• chauffe-moteur
Charge inductive
2400 W
(20 A @ 120 V)
• éclairage fluorescent
• éclairage fluorescent compact
• éclairage au sodium
• ballasts électroniques
Moteur 1 hp
• pompes
• ventilateur

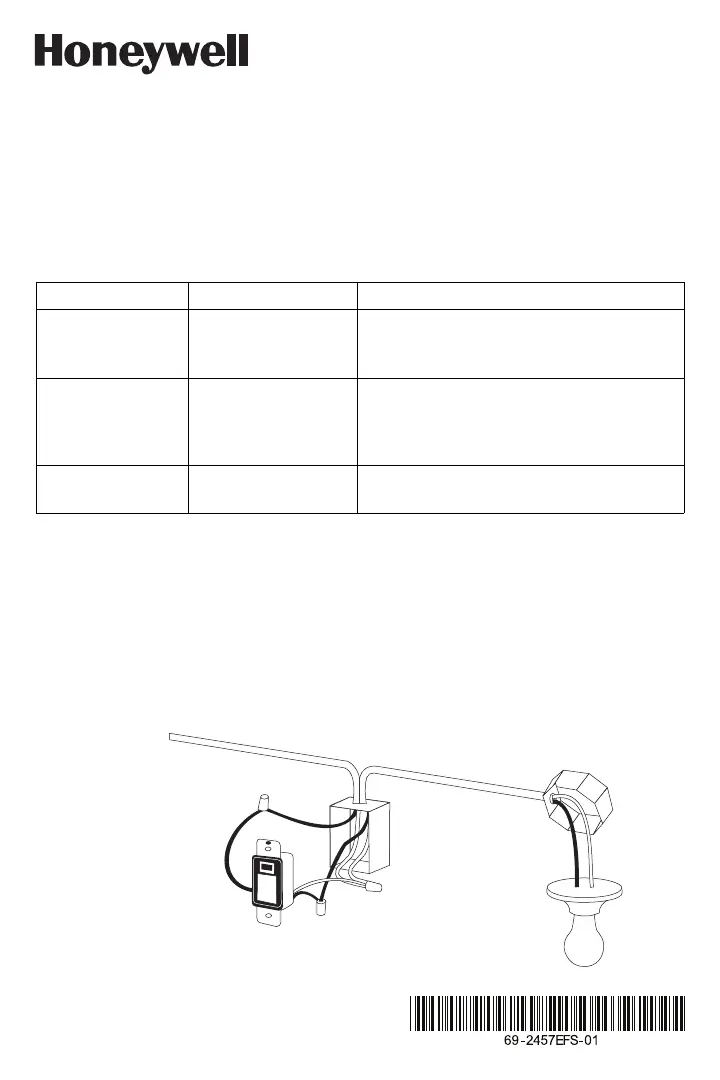

Installation
120 Vca (ligne)
blanc (neutre)
noir (ligne)
charge
bleu (charge)
RPLS730B / RPLS731B
Mode d’installation et d’emploi
Interrupteur mural programmable
69-2457EFS-01.book Page 1 Monday, January 7, 2013 3:21 PM
