THP2400A1019 CONJUNTO DE LA PLACA DE COBERTURA
11 69-2762EFS—02
Monte la placa de cobertura en un cajetín eléctrico vertical de 2 in. x 4 in. (5,1 cm
x 10,2 cm) (Ver Fig. 3)
1. Coloque el soporte en el cajetín eléctrico. Inserte dos tornillos cabeza plana No. 6-32 X 5/8. Verifique la
nivelación, si lo desea, y apriete los tornillos cabeza plana.
2. Hale los cables a través del agujero para el cableado de la placa de cobertura y la placa de pared. Coloque
la placa de cobertura y la placa de pared en el soporte con las flechas orientadas hacia arriba.
3. Inserte dos tornillos cabeza troncocónica No. 6-32 X 1/4 y apriete.

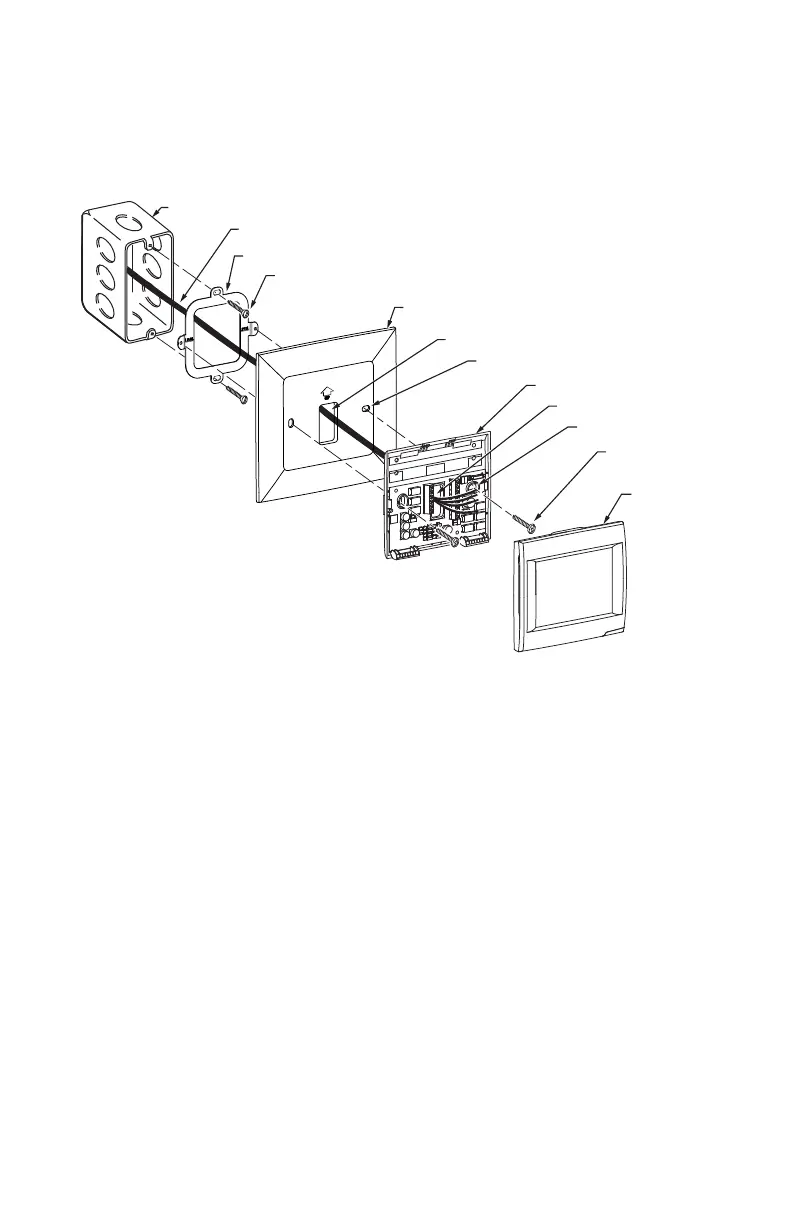

Fig. 3. Monte el soporte, la placa de cobertura, la placa de pared y el termostato en un cajetín eléctrico
vertical de 2 in. x 4 in. (5,1 cm x 10,2 cm).
TORNILLOS CABEZA
PLANA No. 6-32 X 5/8 (2)
CAJETÍN ELÉCTRICO
BRACKET
CABLE
AGUJERO PARA EL CABLEADO
PLACA DE COBERTURA
AGUJEROS DE MONTAJE (2)
TORNILLOS CABEZA
TRONCOCÓNICA
No. 6-32 X 1/4 (2)
TERMOSTATO
AGUJERO PARA EL CABLEADO
PLACA DE PARED
AGUJEROS DE MONTAJE (2)
MS34260
