ENSEMBLE DE PLAQUES DE RECOUVREMENT THP2400A1019
7 69-2762EFS—02
Installation d'une plaque de recouvrement moyenne sur une boîte électrique de
2 po x 4 po (voir la Fig. 3)
1. Placer le support sur la boîte électrique. Insérer deux vis à tête plate n
o
6-32 x 5/8. Vérifier si le thermostat
est au niveau, puis resserrer les vis à tête plate.
2. Faire passer les fils par la plaque de recouvrement et la plaque murale. Poser la plaque de recouvrement et
la plaque murale sur le support en faisant pointer les flèches vers le haut.
3. Insérer deux vis à tête cylindrique bombée n
o
6-32 x 1/4 et resserrer.

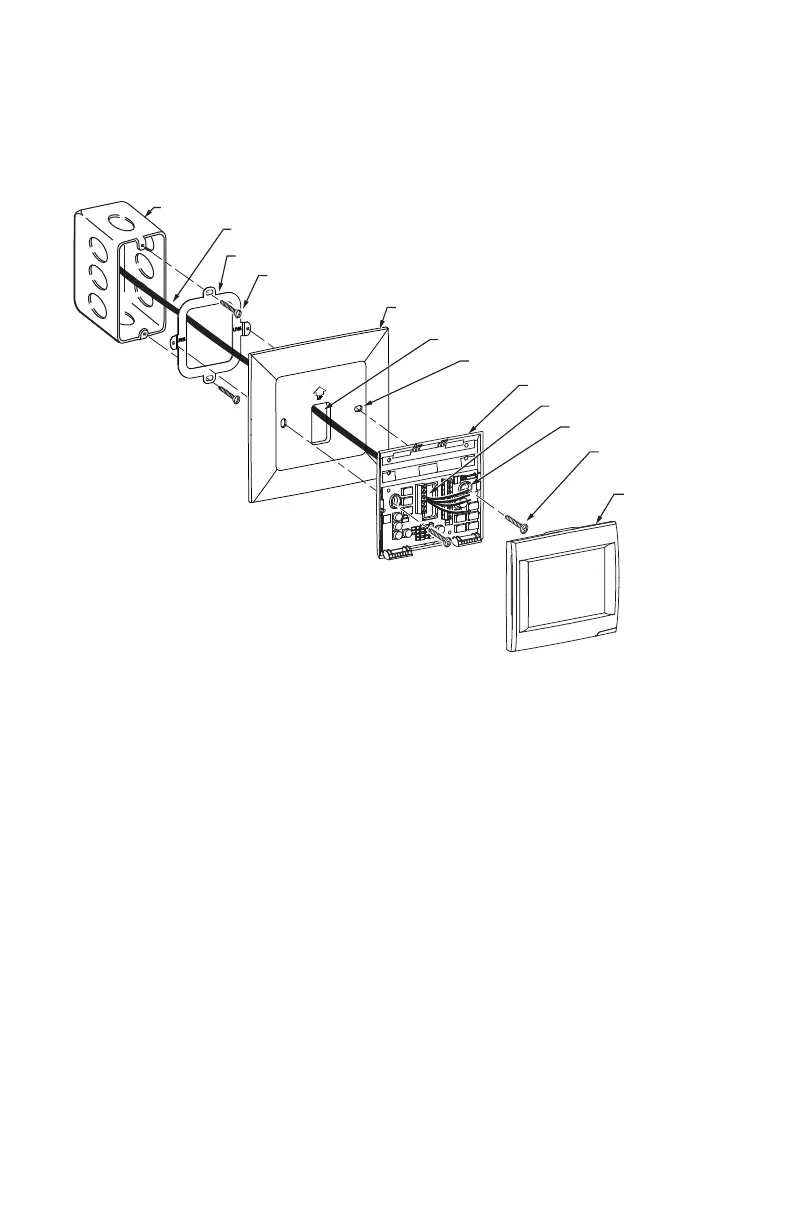

Fig. 3. Installation du support, de la plaque de recouvrement et de la plaque murale sur une boîte électrique
de 2 po x 4 po.
VIS À TÊTE PLATE
N
O
6-32 X 5/8 (2)
BOÎTE ÉLECTRIQUE
SUPPORT
FIL
OUVERTURE POUR LES FILS
PLAQUE DE RECOUVREMENT
OUVERTURES DE
FIXATION DANS LE MUR (2)
VIS À TÊTE CYLINDRIQUE
BOMBÉE N
O
6-32 X 1/4 (2)
THERMOSTAT
OUVERTURE POUR
LES FILS
PLAQUE MURALE
OUVERTURES DE FIXATION
DANS LE MUR (2)
MF34260
