24
b． Alzare la porta del freezer di oltre 500 mm
per rimuoverla.
c． Rimuovere il piedino regolabile anteriore sotto alla cerniera inferiore. Rimuovere le 4 viti
della cerniera inferiore con un apposito attrezzo, dopodiché smontarla. Lo smontaggio della porta è
terminato.
Montaggio della porta e della cerniera inferiore con i relativi accessori
nelle relative posizioni

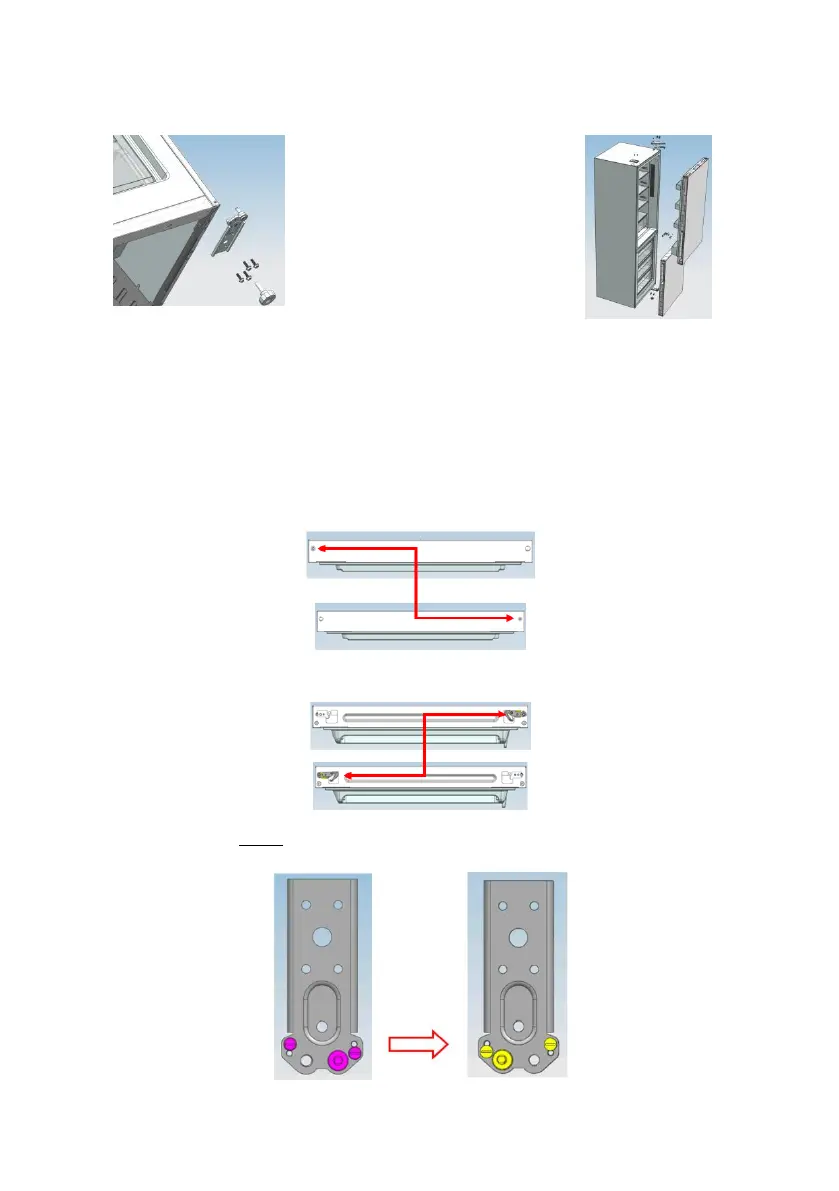

1. a． Estrarre la boccola della porta con un attrezzo, come mostrato nella figura
sottostante, e rimontarla in posizione simmetrica sull’altro lato.
b． Con un apposito attrezzo, rimuovere le viti dal fermo come illustrato nella figura
sottostante, dopodiché rimontarle sull’altro lato della porta.
c． Rimuovere l’assale e i due fermi sulla cerniera inferiore tramite un apposito attrezzo,
dopodiché montarli nella posizione illustrata nella figura seguente.
