6
ASSEMBLAGE DE LA BASE ET DE LA PARTIE CENTRALE
ASSEMBLAGE DU MANCHE
1. VACUUM ASSEMBLY
G
1.1
E
PARTIE
SUPÉRIEURE DU
MANCHE
CROCHET SUPÉRIEUR
POUR LE CORDON
CORDON
PARTIE
CENTRALE
LANGUETTES
BASE
1.3 Insérer la partie supérieure
du manche sur l’appareil. Placer
l’écrou dans le renfoncement à
l’arrière de la partie supérieure
du manche. Tout en tenant
l’écrou en place, insérer une vis
à travers l’avant de la partie
supérieure du manche et serrer.
Faire passer le cordon au
dessus le crochet supérieur et
l’enclencher dans la pince sur la
partie supérieure du manche.

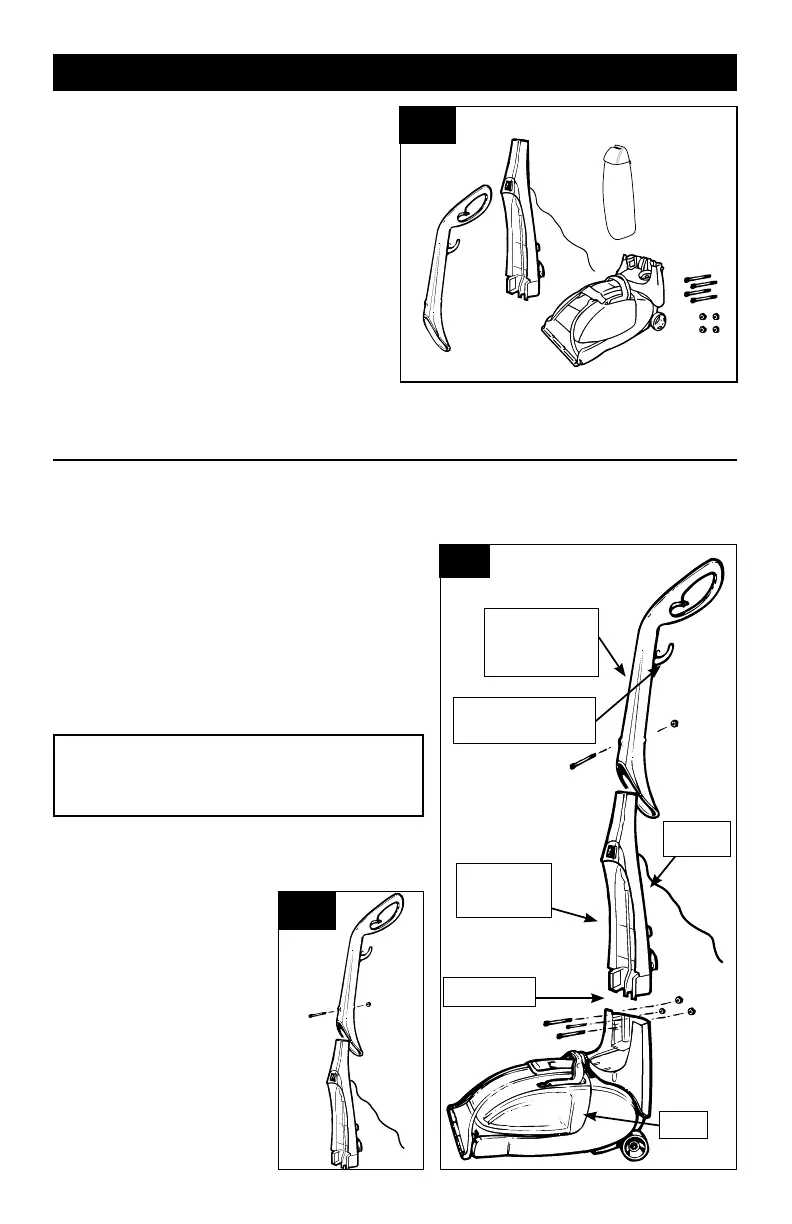

1. ASSEMBLAGE DE LA SHAMPOUINEUSE
A. Manche
B. Base de la shampouineuse
C. Partie centrale
D. Réservoir d’eau sale
E. Réservoir d’eau propre
F. Vis (4)
G. Écrous (4)
Retirer toutes les pièces de l’emballage.
Avant d’éliminer les matériaux d’emballage,
s’assurer qu’aucune des pièces illustrées ne
manque.
A
B
C
F
À l’aide d’un tournevis à tête cruciforme :
1.2 Mettre la base en position verticale. Pousser la partie
centrale sur la base en alignant les languettes à l’arrière
de la partie centrale avec les renfoncements à l’arrière de
la base.
En les prenant un par un, placer les écrous dans le
renfoncement situé à l’arrière de la base (à gauche, à
droite et au milieu). Tout en tenant l’écrou en place, insérer
une vis à travers l’avant de la partie centrale et serrer.
Répéter cette opération avec les deux (2) écrous et vis
restants.
CONTENU DE L’EMBALLAGE
1.1
1.2
1.3
D
• AVIS •
S’assurer que le cordon est hors du passage pour
éviter de le pincer.
