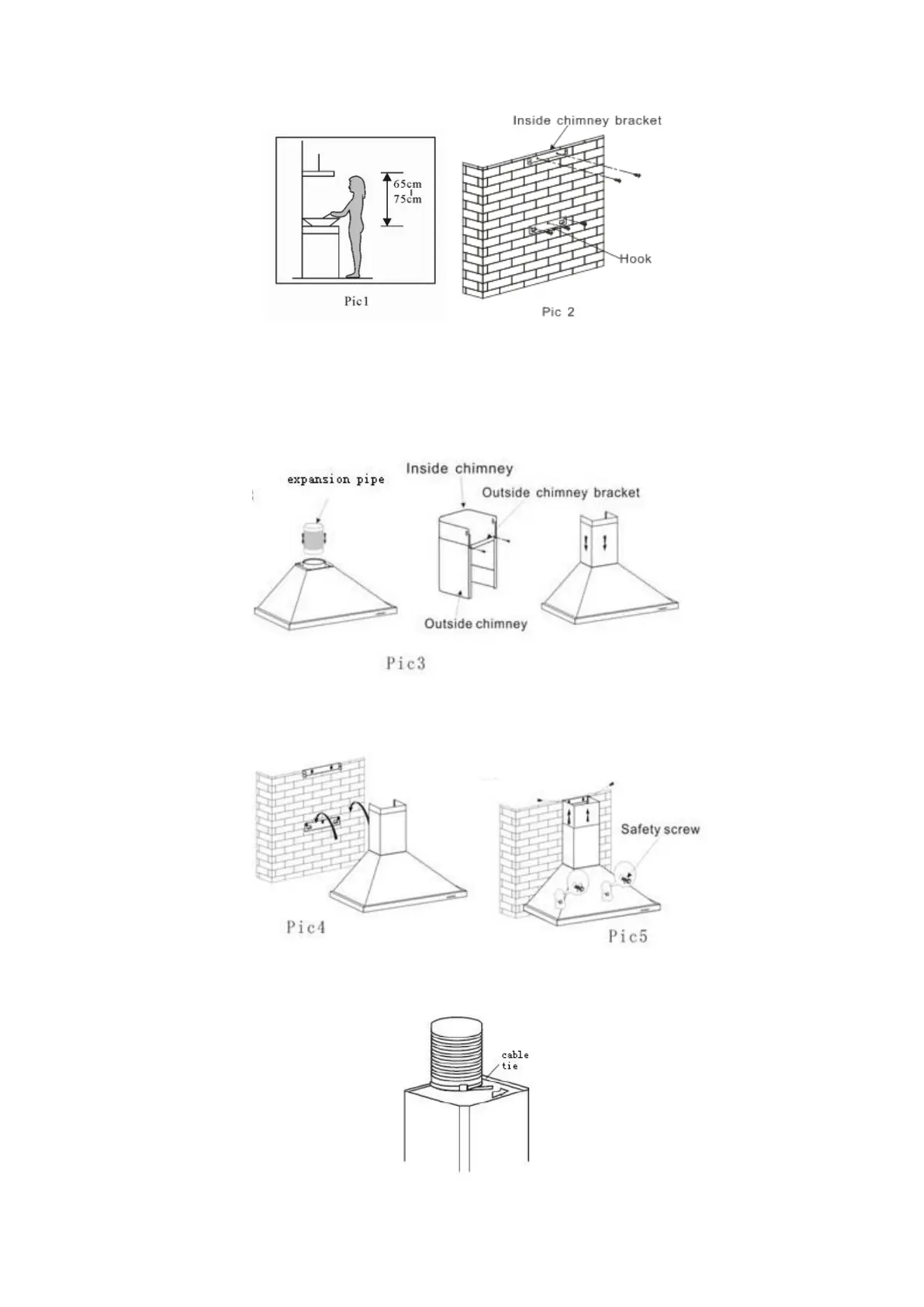

3. Instale o fogão num local adequando logo que esteja determinada a altura de instalação e
mantenha-o alinhado. A posição fixa no suporte da chaminé do lado de dentro é o local da
chaminé. Ver Fig. 2
4. Prenda o suporte do exterior da chaminé no lado de fora da chaminé e certifique-se de que
o interior da chaminé pode ser ajustado em altura livremente bem como a fixação do tubo de
extensão. Depois disso, instale o tubo de expansão e a chaminé no exaustor do fogão. Ver
Fig. 3.
5. Ponha o exaustor do fogão no gancho. Ver Fig. 4.
6. Ajuste a altura da chaminé interior para a posição do suporte da chaminé interior e prenda
com o parafuso, depois de ajustar a posição, fixe a armação com o parafuso de segurança.
Ver Fig. 5.
Nota: As duas ventilações de segurança estão posicionadas no alojamento traseiro com um
diâmetro de 6 mm. Ponha o tubo de expansão na saída da parede. Fixe o tubo de expansão
com o tensor de cabos na tomada de parede.
