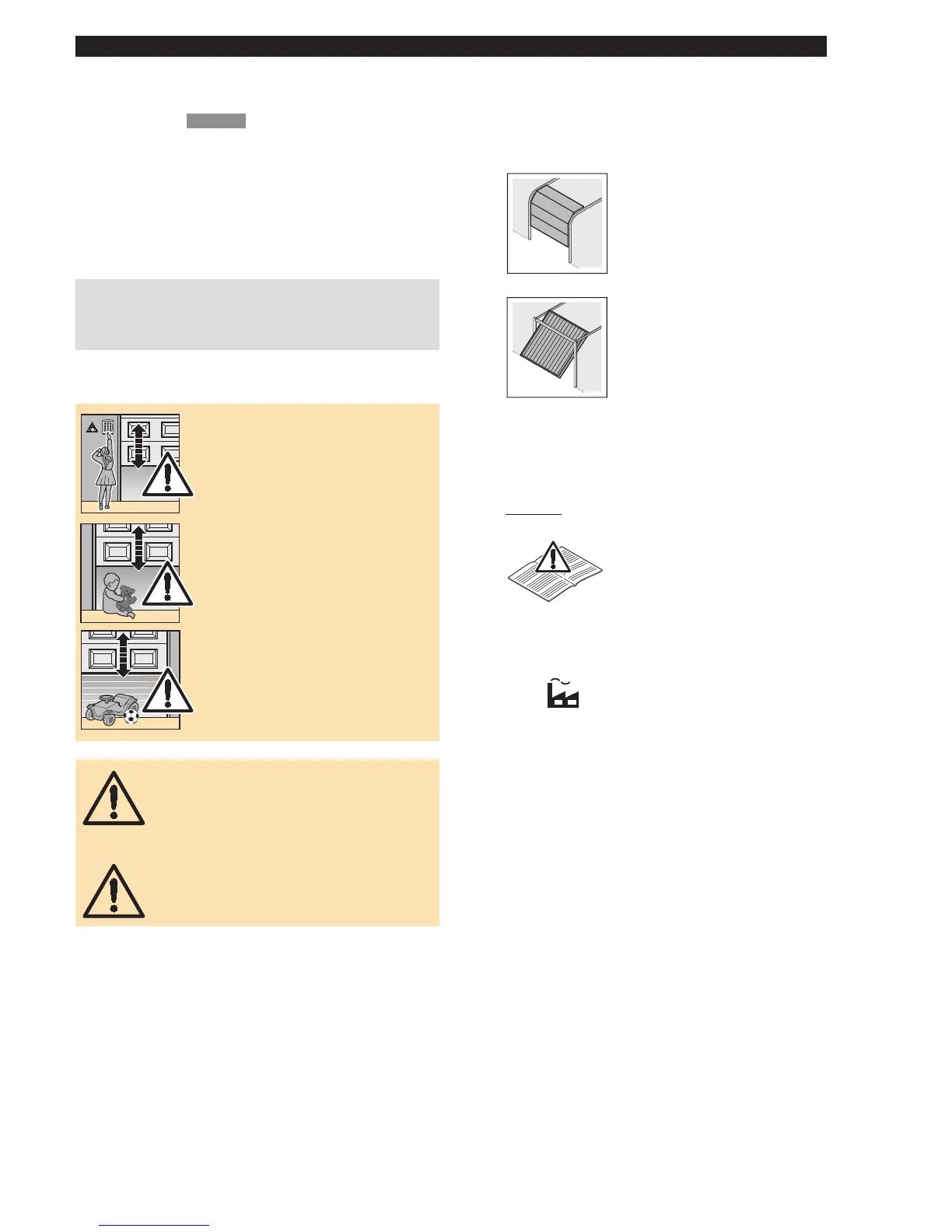

1.5 Anvisningar till bildsektionen
I bildsektionen visas hur portöppnaren monteras på
en vipport. Eventuella avvikelser för montering med
takskjutport uppmärksammas. I sammanhanget hör
bokstaven
O
a till takskjutporten, och
O
b
till en vipport. och.
Vissa bilder är dessutom försedda med symbolen
nedan, med tillhörande texthänvisning. Nedanför dessa
texthänvisningar får du viktig information om montering
och drift av portöppnaren med hänvisning till aktuell
textsektion.
Exempel:
= se textsektion, kapitel 2.2
I både bild- och textsektionen används dessutom följande
symbol för att förklara portöppnarens DIL-brytare.
= Denna symbol kännetecknar
DIL-brytarens
fabriksinställning/-ar.
Skyddad enligt lagen om upphovsrätt.
Eftertryck, även delvis, endast med vårt tillstånd.
Med förbehåll för ändringar.
8 10.2007 TR10A036-C RE
Det fria utrymmet mellan portens högsta punkt och taket
måste (även vid öppning av porten) uppgå till minst 30
mm (se bild 1.1a/1.1b). Om det fria utrymmet är mindre
går det, i den mån det finns tillräckligt med plats, även
att montera portöppnaren bakom den öppnade porten.
I sådana fall måste en förlängd dragstång användas,
vilken beställs separat. Portöppnaren kan placeras
maximalt 50 cm från mitten. Undantag är takskjutportar
med höjdförlängning, H-beslag, där ett specialbeslag
krävs. Ett jordat uttag monteras ca. 50 cm från motoren-
heten (i sidled).
Vänligen kontrollera dessa mått!
Anmärkning
Varningsskylt för att förhindra klämskador skall monteras
permanent på väl synlig plats eller i närheten av det fast
monterade styrdonet för manövrering av portöppnaren!
1.3 Varningstexter
Fast monterade styrdon (som t.ex.
tryckknappar o.dyl.) skall monteras inom
synhåll från porten, men på behörigt
avstånd från rörliga delar och på en höjd
av minst 1,5 m. De måste ovillkorligen
monteras utom räckhåll för barn!
Se till att
- det inte finns några personer eller föremål
inom portens rörelseområde.
- det inte leker några barn intill porten!
- vajern till den mekaniska frikopplingen i
styrsläden inte kan bli hängande i något
takbjälklag eller andra former av
utskjutande delar på fordon eller port.
OBS!
För garage utan ytterligare in-/utgång krävs
en nödfrikoppling som förhindrar oavsiktlig
inlåsning. Denna finns att beställa separat.
Funktionen bör kontrolleras varje månad.
OBS!
Belasta inte frikopplingsdragsnöret med din
kroppsvikt!
1.4 Underhållsföreskrifter
Garageportöppnaren är underhållsfri. För din egen
säkerhet rekommenderar vi dock att sakkunnig person
kontrollerar portsystemet enligt angivna tidsintervaller.
Kontroll och underhåll får endast utföras av sakkunnig
person. Kontakta leverantören för ytterligare information.
En optisk besiktning kan göras av ägaren själv. Kontakta
leverantören för ev. reparationer. Vi tar inget ansvar för
icke fackmässigt utförda reparationer.
SVENSKA
