HORUS UL CONTROL
Installation
Cablage

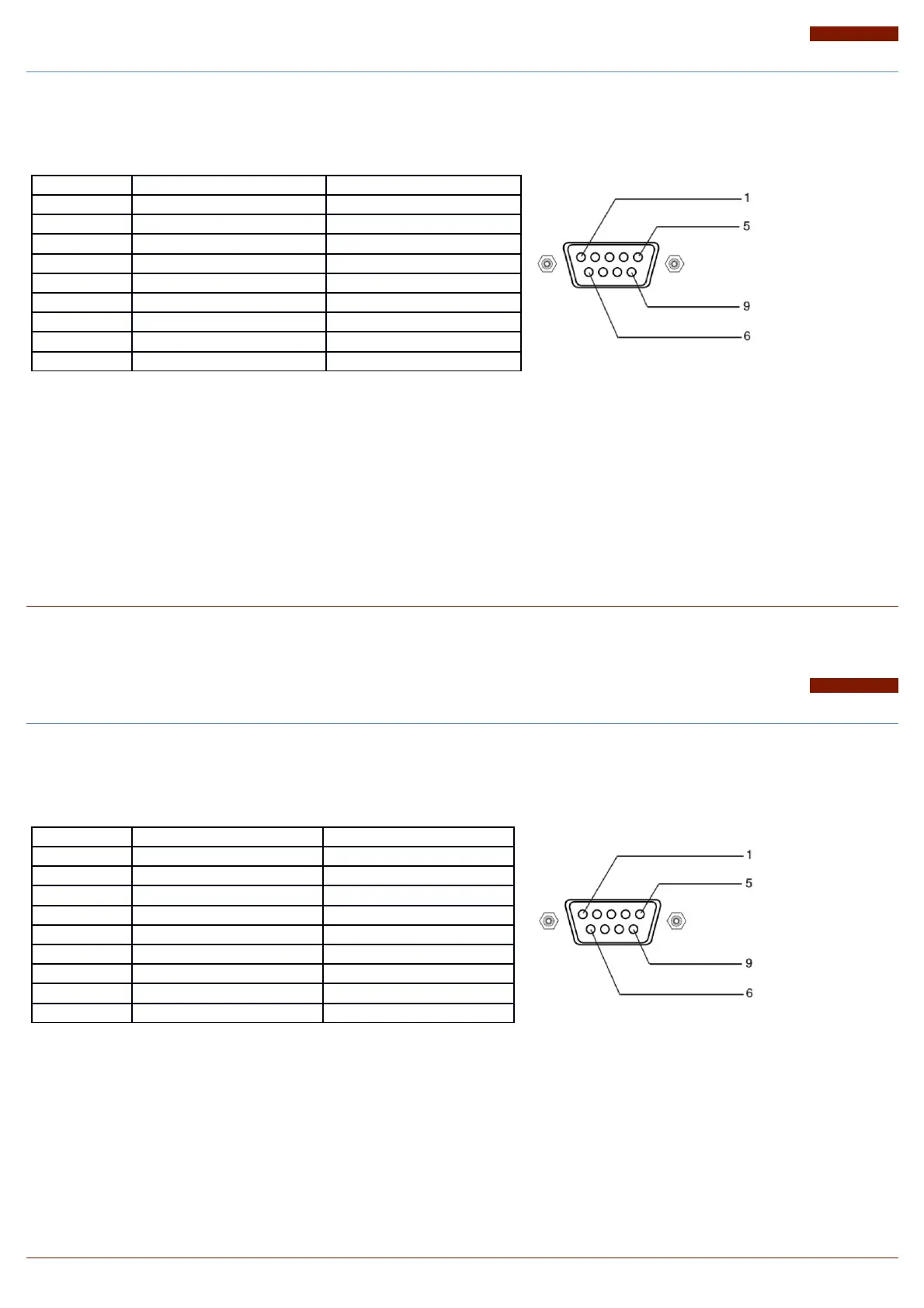

Le cablage de la prise SUB-D9 est le suivant:
Broche Couleur Capteur
1 rouge +12V
2 vert Pression huile (résistif)
3 jaune Pression huile (4-20mA)
4 marron Jauge carburant résistive
5 noir Masse
6 blanc Compte-tour
7 orange Jauge carburant 0-5 V
8 gris Température huile
9 bleu CHT
Un connecteur SUB D 9 pré-cablé est fourni avec l'instrument pour faciliter le cablage. Les fils des capteurs peuvent ainsi être
soudés sur les fils du connecteur et la soudure doit être isolée avec un morceau de gaine thermo-rétractable. Les numéros
sont repérés sur les fils.
Manuel utilisateur HORUS V2.0 – 2019 Page 17 / 20
HORUS UL CONTROL
Installation
Wiring
The wiring of the D sub 9 connector is the following:
Pin Color Sensor
1 red +12V
2 green Oil Pressure (resistive)
3 yellow Oil Pressure (4-20mA)
4 brown Resistive fuel gauge
5 black GND
6 white Rev Counter
7 orange 5V fuel gauge
8 grey Oil Temperature
9 blue CHT
A pre-wired connector is provided to ease the connection with the instrument. The pre-soldered wires are identified with the
right numbers. It is then just needed to solder the sensor wires with the corresponding connector wires according to the table
above and to isolate the soldering with heat shrink tubes
HORUS User's manual V2.0 – 2019 Page 17 / 20
