Pickup-and-feed system
The pickup-and-feed system picks up and feeds the print media. It consists of several types of feed
rollers.

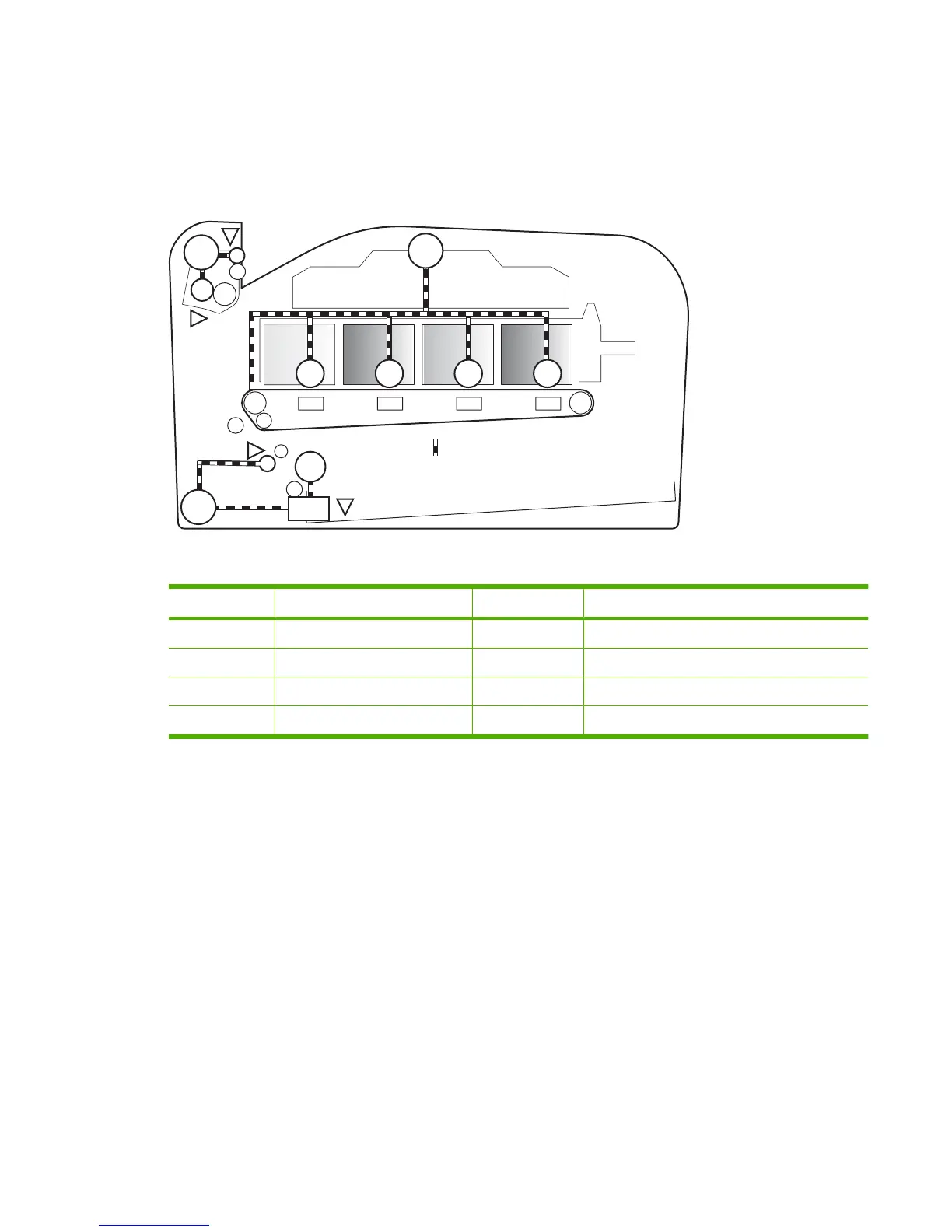

Figure 5-19 Pickup-and-feed system
SR601
SR602
SR609
SR603
M701
M702
M703
SL705
Number Description Number Description
M701 Main motor SR601 Cassette media-presence sensor
M702 Pickup motor SR602 Top-of-page sensor
M703 Fuser motor SR603 Loop sensor
SL705 Cassette pickup solenoid SR609 Fuser delivery sensor
