IEEE-1394 カードの取り付け
手順 4 ： ケーブルの接続
HP xw4000/xw6000 シリーズのワークステーション
1. ワーク ステーシ ョ ンの電源装置からのフレキシブルディ ス ク タ イプの電源コネク タを、
IEEE-1394 カー ド 上の コ ネ ク タ に接続 し ます ( 図 1 参照 )。ワークステーション前面からの
IEEE-1394 I/O ケーブルを、 IEEE-1394 カード上の I/O コネクタに接続します( 図 2 参照 )。

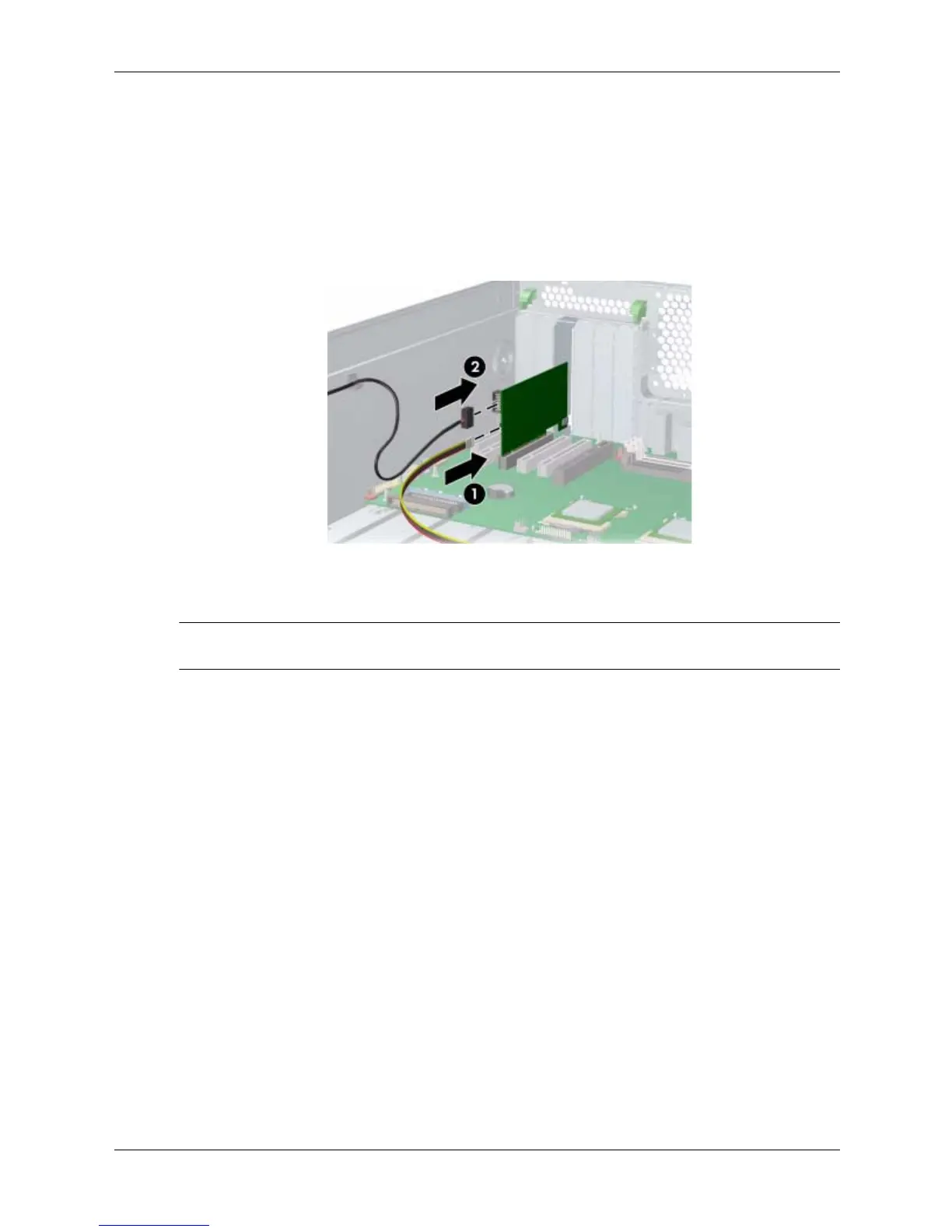

図 3 電源ケーブルの IEEE-1394 カー ド への接続
2. 必要であれば、 前面の 1394 ポー ト のプラ スチッ ク のプラ グまたは接着ラベルを取 り 外し ま
す。
✎
注記 ： 接着 ラ ベルが前面の 1394 ポー ト を被っている場合は、 フ ロ ン ト ベゼルを取 り 外し てから接着ラベ
ルを取り外し ます。
